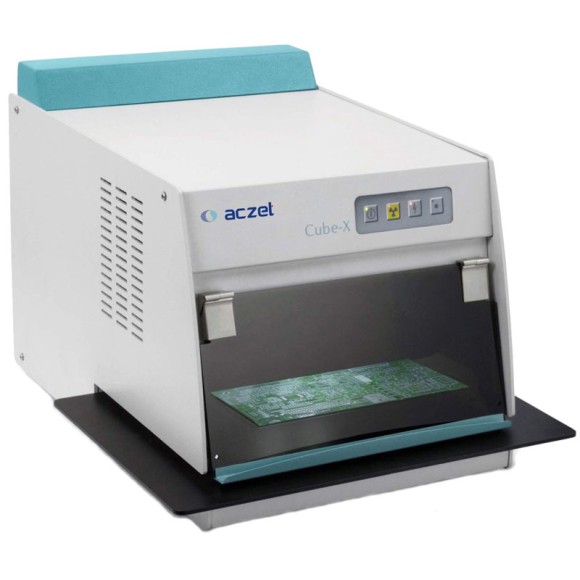

Cube X — настольный спектрометр со специальной формой корпуса с вырезом для установки на измерительный столик образцов с длинной, превышающей габариты спектрометра. Управление измерительным столом по осям XY осуществляется с помощью выносного джойстика, что делает контроль максимально удобным и оперативным. Спектрометр оснащен встроенным видеомикроскопом для отображения поверхности образца с увеличением 20 крат, а перекрестие объектива позволяет точно выбрать место измерения на образце. Микроанализатор химического состава позволяет проводить неразрушающий контроль электронных плат, дорожек, контактных групп различных размеров, припоев и т. д.
Основные преимущества:
- автоматическая моторизация измерительного стола по осям XY, моторизация по оси Z с неподвижным измерительным столом;
- опциональная комплектация автосменщиком коллиматоров первичного пучка под различный набор диаметров;
- прецизионный метод микро-РФА обеспечивает низкую погрешность измерения;
- высокая точность измерения толщины цинка, системы цинк/никель или никеля на образцах стали, толщины покрытия контактных групп из покрытий серебра или кадмия, нанесенного на медную основу, различных покрытий из золота или целых систем слоев;
- опциональная комплектация рентгеновской трубкой высокой интенсивности с тонким бериллиевым окном для решения продвинутых задач;
- опциональная комплектация высокоэффективными Si-PIN или SDD-детекторами для решения продвинутых задач;
- прибор позволяет проводить измерения в соответствии с ГОСТ IEC 62321-3-1-2016 «Определение регламентированных веществ в электротехнических изделиях»;
- возможность проведения измерений в соответствии с регламентом RoHS по перечню опасных веществ применяемых в конструкциях изделий электротехники и радиоэлектроники ТР ЕАЭС 037/2016.
Технические характеристики
| Тип | Стационарный |
| Материал образцов / применение | геология, жидкости, стекло/керамика, драгоценные металлы, археология, реставрация и искусствоведение, растения, продукты питания, потребительские товары, полупроводники, микроэлектроника, тонкие пленки, микрорентгеновская флуоресценция |
| Применение | области размером от 100 мкм, печатные платы, измерение толщины покрытия, крупногабаритные объекты |
| Диапазон измерения элементов (стандартно) | Ti–U |
| Диапазон измерения элементов (опция) | Al–U |
| Анод рентгеновской трубки (стандартно) | W |
| Мощность рентгеновской трубки, Вт | 60 |
| Диаметр коллиматора первичного пучка излучения, мм | 0,3 (0,1; 0,2; 0,5; 0,7 опция) |
| Автоматический сменщик коллиматора, мм | Опция |
| Детектор пропорционального типа | Да |
| Детектор типа Si-PIN | Опция |
| Детектор типа SDD | Опция |
| Расположение рентгеновской трубки и детектора | Сверху |
| Лазерный указатель – точное наведение на место на образце при диаметре коллиматора более 0,3 мм | Опция |
| Видеокамера для обзора области анализа | Да |
| Видеомикроскоп с увеличением и перекрестием, крат | 20, (30 опция) |
| Моторизация столика по осям XY | Опция |
| Моторизация по оси Z | Опция |
| Размер внутренней камеры спектрометра образца, мм | 375 × 350 × 255 |
| Масса спектрометра, кг | 27 |
| Габаритные размеры (Ш × Г × В), см | 350 × 450 × 310 |
