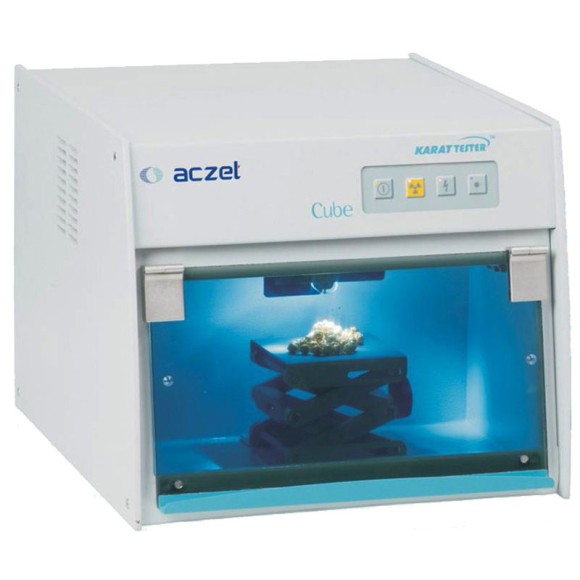

Рентгенофлуоресцентный спектрометр для микроанализа Cube

Cube – это настольный рентгенофлуоресцентный (РФА) спектрометр, предназначенный для неразрушающего элементного анализа, в первую очередь – изделий из драгоценных металлов. Прибор производится компанией «Aczet» (Индия) и внесен в Государственный реестр средств измерений, что подтверждает его метрологическую аттестацию и позволяет использовать результаты измерений в официальных процедурах (оценка, скупка, сертификация).

Ключевые преимущества

• уникальная верхняя конфигурация: рентгеновская трубка и детектор расположены сверху, что позволяет анализировать объекты со значительными перепадами высот (ювелирные украшения сложной формы, монеты, слитки, рельефные поверхности) без потери точности и необходимости разрушать образец;
• точный выбор зоны анализа: встроенный видеомикроскус с 20-кратным увеличением и перекрестием обеспечивает позиционирование пятна измерения с высоким разрешением; опционально доступны коллиматоры первичного пучка диаметром 0,1–0,7 мм, что позволяет исследовать области от 100 мкм;
• высокая прецизионность для драгметаллов: прибор содержит эмпирические калибровки, построенные на обширной базе стандартных образцов драгоценных металлов, что гарантирует точность и повторяемость результатов при анализе проб Au, Ag, Pt, Pd и их сплавов;
• гибкость детекторной системы: базовая комплектация оснащается пропорциональным детектором, обеспечивая бюджетное решение для рутинного анализа. Для решения сложных задач (примеси на уровне следов, легкие элементы) доступна установка высокоэффективных полупроводниковых детекторов Si-PIN или SDD.

Технические характеристики

Тип	Стационарный
Материал образцов / применение	геология, жидкости, стекло/керамика, драгоценные металлы, археология, реставрация и искусствоведение, растения, продукты питания, потребительские товары, полупроводники, микроэлектроника, тонкие пленки, микрорентгеновская флуоресценция
Применение	области размером от 100 мкм, печатные платы, измерение толщины покрытия
Диапазон измерения элементов (стандартно)	Ti–U
Диапазон измерения элементов (опция)	Al–U
Анод рентгеновской трубки (стандартно)	W
Мощность рентгеновской трубки, Вт	60
Диаметр коллиматора первичного пучка излучения, мм	0,3 (0,1; 0,2; 0,5; 0,7 опция)
Автоматический сменщик коллиматора, мм	Опция
Детектор пропорционального типа	Да
Детектор типа Si-PIN	Опция
Детектор типа SDD	Опция
Расположение рентгеновской трубки и детектора	Сверху
Лазерный указатель – точное наведение на место на образце при диаметре коллиматора более 0,3 мм	Опция
Видеокамера для обзора области анализа	Да
Видеомикроскоп с увеличением и перекрестием, крат	20
Моторизация столика по осям XY	Нет
Моторизация по оси Z	Опция
Размер внутренней камеры спектрометра образца, мм	375 × 350 × 255
Масса спектрометра, кг	27
Габаритные размеры (Ш × Г × В), см	350 × 450 × 310

Сферы применения

• пробирный анализ и ювелирная индустрия: определение пробы и состава сплавов в слитках, монетах, украшениях сложной формы (кольца, серьги, цепочки с пайками);
• микроанализ неоднородных объектов: измерение состава в различных точках по поверхности (например, для выявления лигатурных включений или гальванических покрытий);
• историко-культурная экспертиза: неразрушающий анализ музейных экспонатов, артефактов, монет, икон – без отбора проб;
• материаловедение и контроль качества: анализ тонких пленок, полупроводников, припоев, электронных компонентов, покрытий (толщина и состав);
• геология и экология: экспресс-оценка рудных образцов, почв, растений, отходов (диапазон от Ti или Al – в зависимости от опции).

Измеряемые величины и возможности

• определяемые элементы (стандартно): от титана (Ti) до урана (U);
• определяемые элементы (опционально, при установке SDD-детектора): от алюминия (Al) до урана (U);
• типы измерений: массовая доля элементов (%), содержание драгоценных металлов (проба), толщина гальванических и конверсионных покрытий (в микронах);
• зондирующее пятно: от 0,1 мм до 0,7 мм (в зависимости от коллиматора), что позволяет локализовать анализ на микроучастках.

Конструктивные особенности

• верхнее расположение источника и детектора: образец остается неподвижным на столике, а оптическая схема сфокусирована сверху вниз. Это исключает необходимость жесткой фиксации мелких или рельефных предметов;
• моторизация по оси Z (опция): измерительный столик перемещается вверх/вниз для точной наводки на фокус, что критично при работе с объектами разной высоты (например, корпус часов, статуэтка);
• видеонаведение: лазерный указатель (опция, для коллиматоров >0,3 мм) и встроенная видеокамера обеспечивают быстрый обзор образца и позиционирование;
• увеличенная измерительная камера: внутренний объем – 375 × 350 × 255 мм, что позволяет загружать достаточно крупные изделия без резки;
• компактность и малый вес: габариты 350×450×310 мм, масса всего 27 кг – спектрометр легко размещается на стандартном лабораторном столе.

Питание и эксплуатация

• питание: стандартная однофазная сеть 220 В, 50/60 Гц (потребляемая мощность не превышает 150 В·А, точное значение уточняйте в документации);
• охлаждение: рентгеновская трубка с анодом W (вольфрам) мощностью 60 Вт не требует внешнего водяного или воздушного охлаждения – достаточно внутренней пассивной системы;
• условия работы: температура от +10 до +35 °C, влажность без конденсата;
• программное обеспечение: поставляется с калибровками на драгметаллы и базовыми FP-методами (фундаментальных параметров). Возможна настройка пользовательских методик под специфические матрицы.
