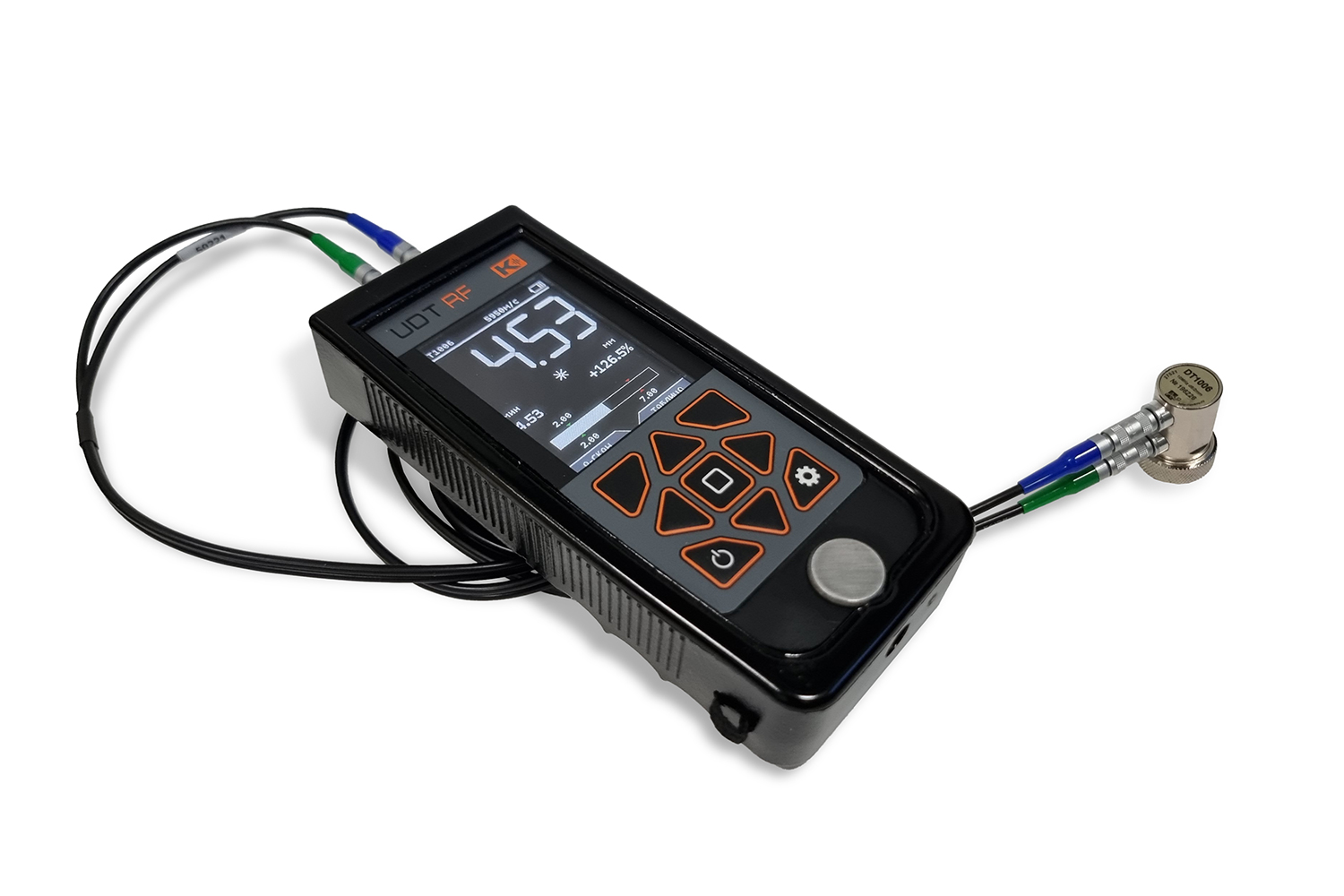

UDT-RF PRO ультразвуковой толщиномер

UDT-RF версии PRO это профессиональный многофункциональный ультразвуковой толщиномер с возможностью подключения любых типов прямых преобразователей (раздельно-совмещенных, совмещенных в том числе преобразователей с линией задержки). В приборе реализованы режимы А-скан, Б-скан, режим ТАБЛИЦА - запись результатов измерений по точкам в виде табличного файла, а так же ЦИФРА обычный цифровой режим с возможностью задания браковочного уровня и индикацией отклонения измерения от номинала в процентах (%) или в (мм). В А-скане возможно проводить измерения ЭХО-ЭХО с использованием двух стробов.

Толщиномер может применяться для измерения толщины стенок ёмкостей, труб, трубопроводов, толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или при изготовлении на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях.

У нас есть большой положительный опыт решения нестандартных задач толщинометрии пластиков, в том числе различной тары ПЭТ (бутылки, банки посуда и пр.), измерение в узких пазах алюминиевых радиаторов, толщинометрия керамики, толщинометрия поиэтилетовых труб с бронированием, толщинометрия жестяных тонких листов.

Для решения индивидуальных задач, нет готового стандартного решения, поэтому идеальный вариант приехать к нам в офис с образцами или прислать образцы для проведения апробации и настройки толщиномера. Образцы желательно заранее измерить микрометром и промаркировать.

Сертификат Госстандарта России RU.C.27.004.A №68187, ультразвуковой толщиномер зарегистрирован в Государственном реестре средств измерений под №69546-17 и допущен к применению в Российской Федерации.

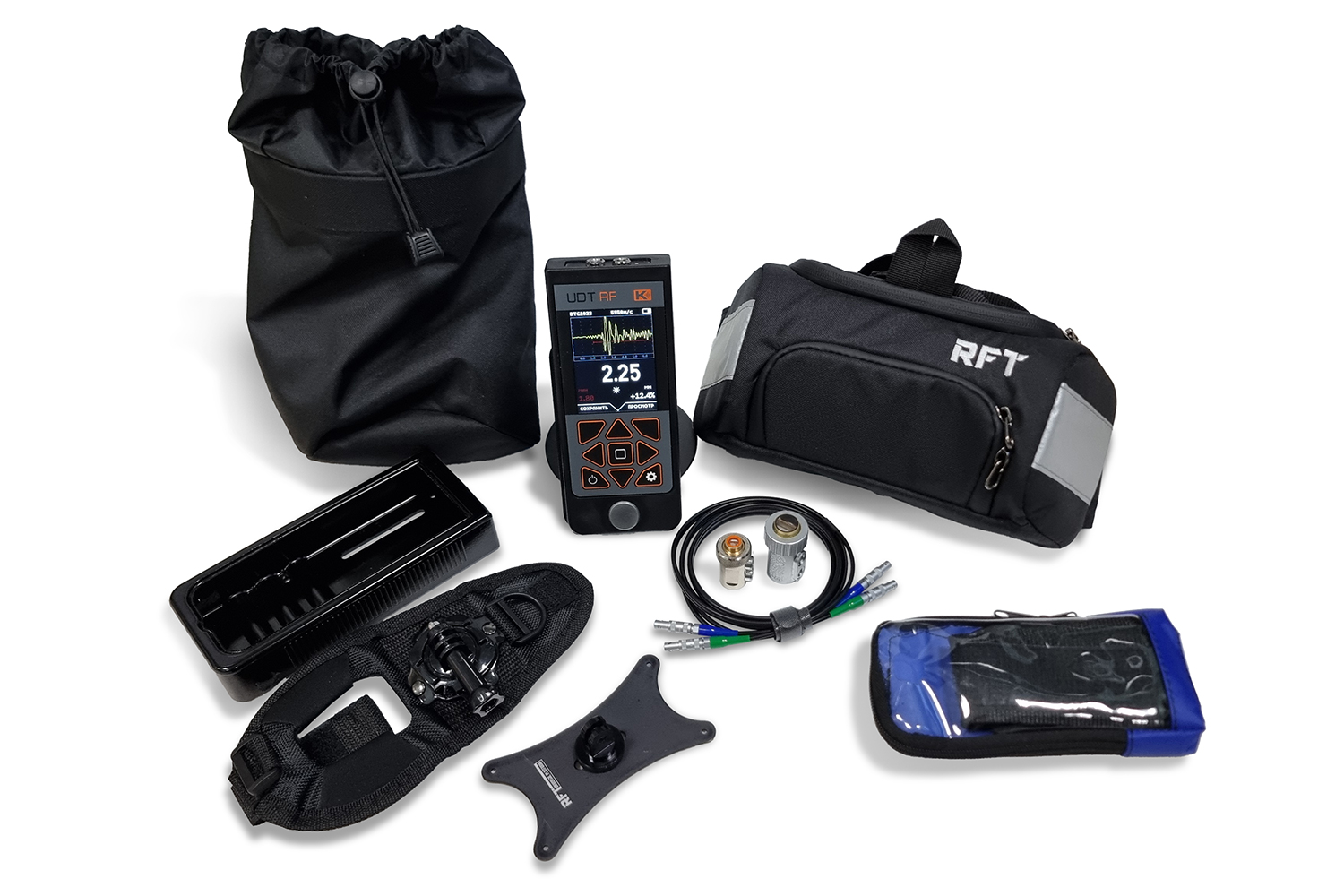

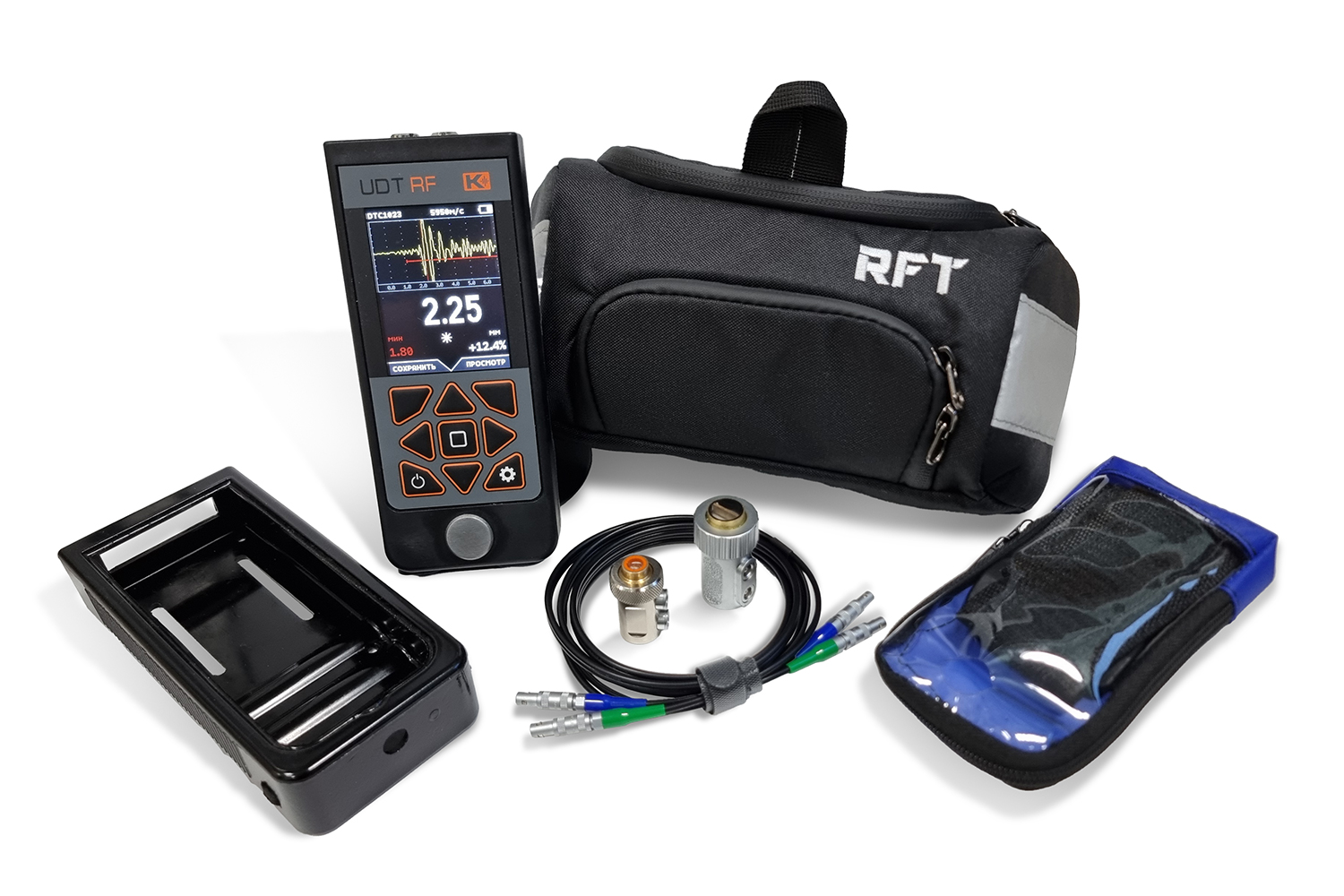

Базовая комплектация толщиномера УДТ-RF (UDT-RF)

• УДТ-RF (UDT-RF) версия PRO ультразвуковой толщиномер электронный блок со встроенным Li-ion аккумулятором
• DTB5012 - РС преобразователь 5,0 МГц
• DT1006 - РС преобразователь 10,0 МГц
• Кабель соединительный двойной 2Lemo00-2Lemo00
• Блок питания / зарядное устройство
• Кабель Type-C
• USB-флеш-накопитель с ПО
• RFT universal platform – универсальная крепежная платформа
• Крепление-перчатка
• Защитный чехол (стандартный чехол на молнии)
• Защитный силиконовый бампер-чехол
• Сумка-пояс RFT для работы и транспортировки*

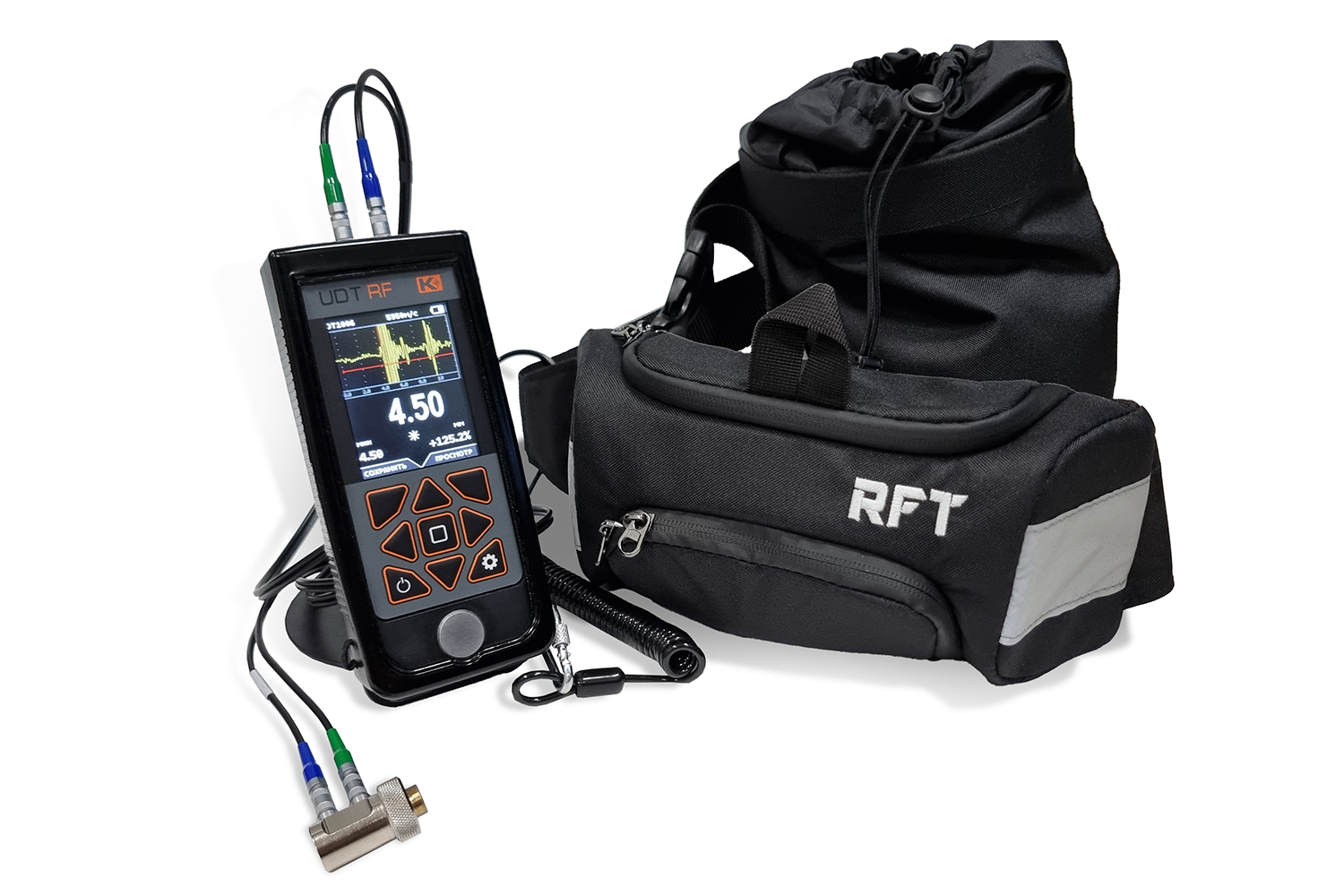

*Функциональная рабочая сумка-пояс RFT с навесным карманом-сбросом для ветоши, геля и прочего вспомогательного инструмента. На сумке нашиты светоотражающие полосы, карман-сброс можно расположить как под правую руку, так и под левую. Регулировка ремня сумки рассчитана для оператора практически любого телосложения, с учетом работы в зимней спецодежде. На ремень сумки прикреплен страховочный тречик с карабином, который цепляется к чехлу.

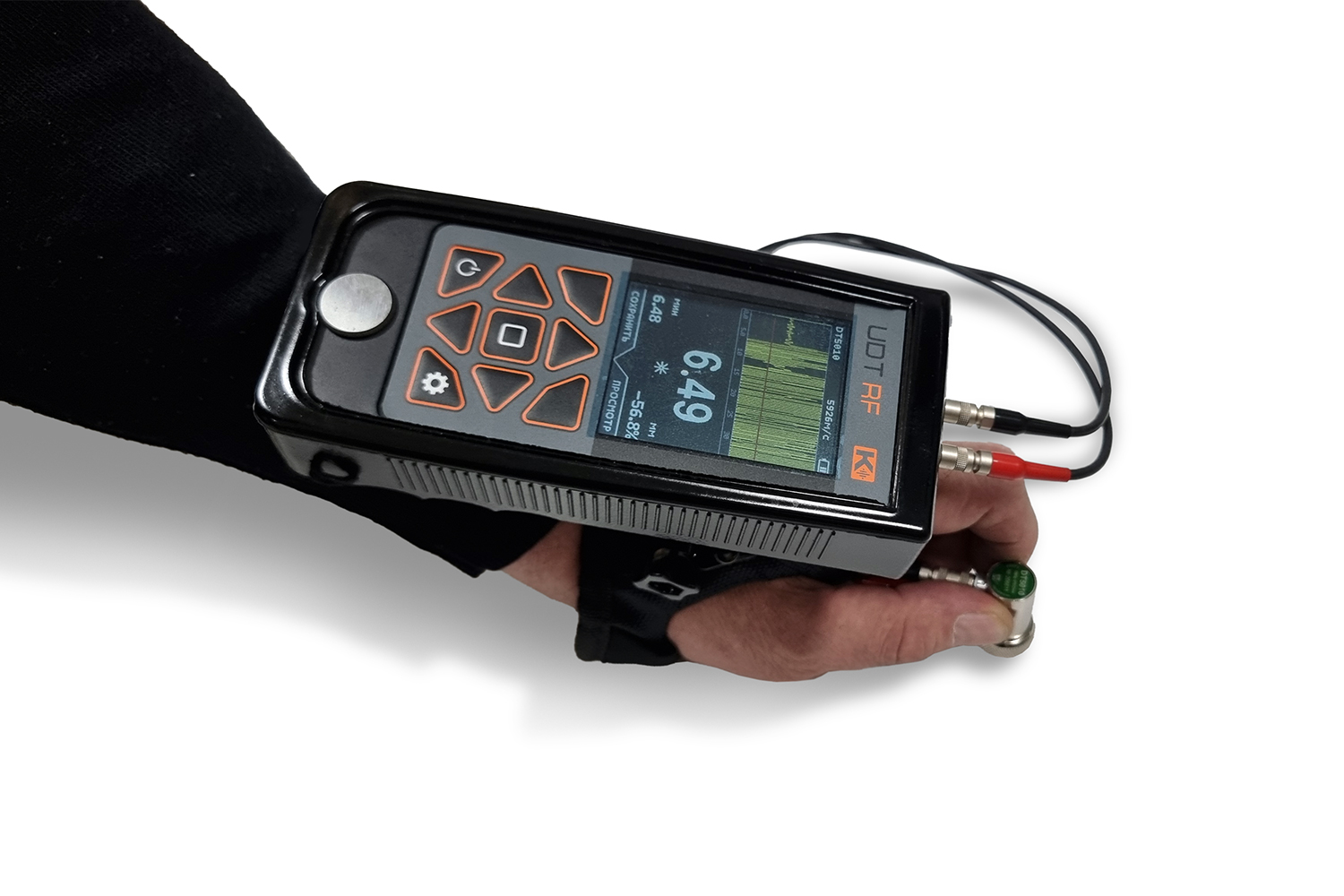

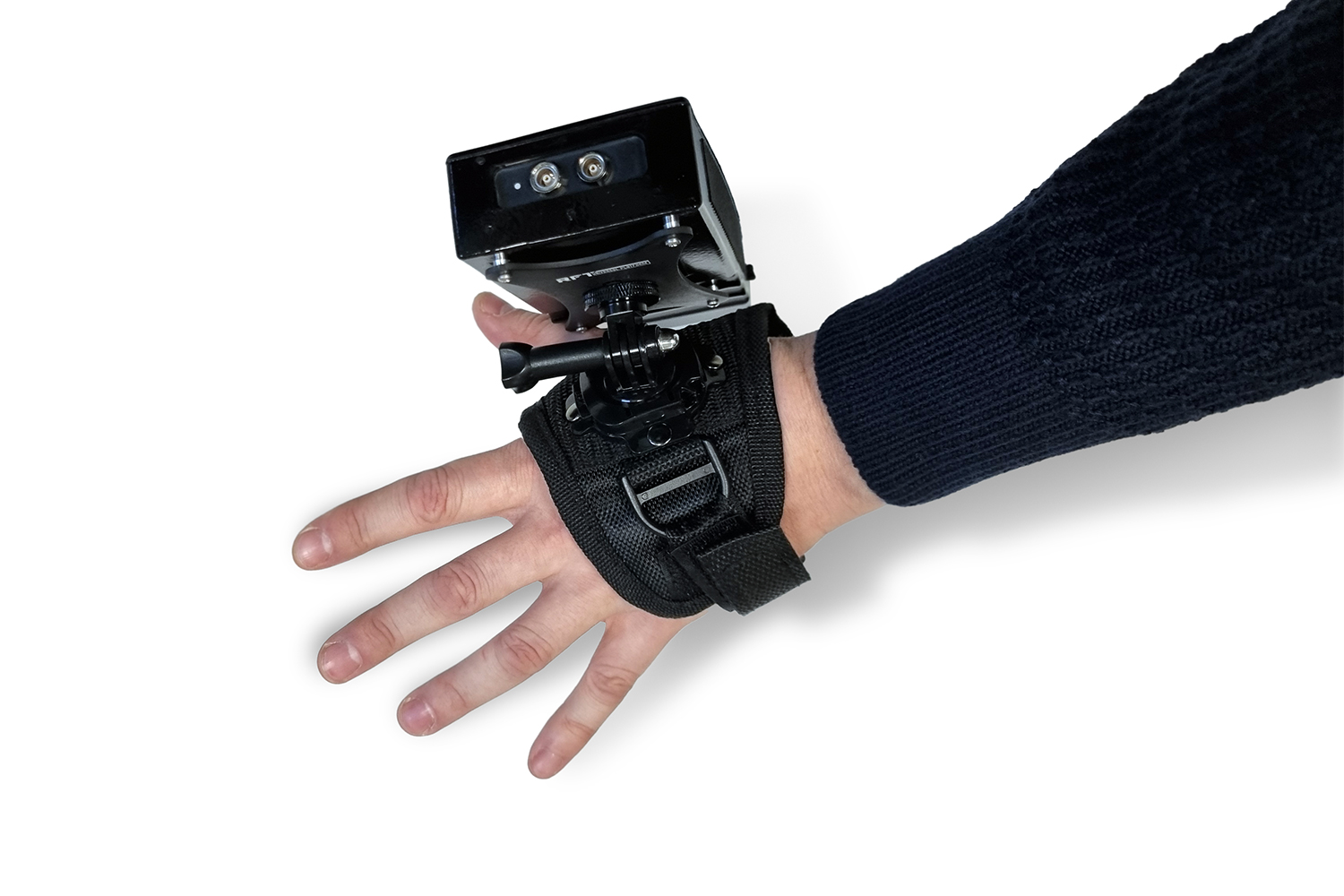

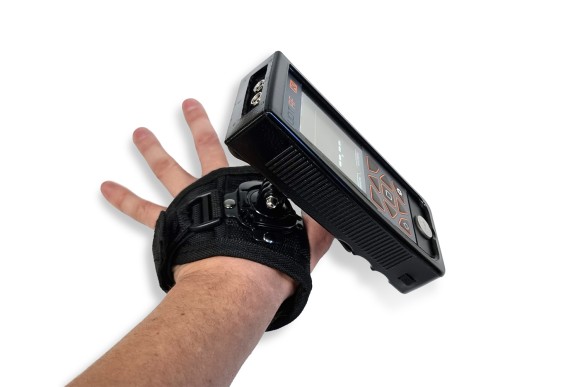

Универсальная крепежная платформа RFT universal platform на которую крепится крепление перчатка на руку, позволяющие освободить руки дефектоскописта (входит в базовый комплект).

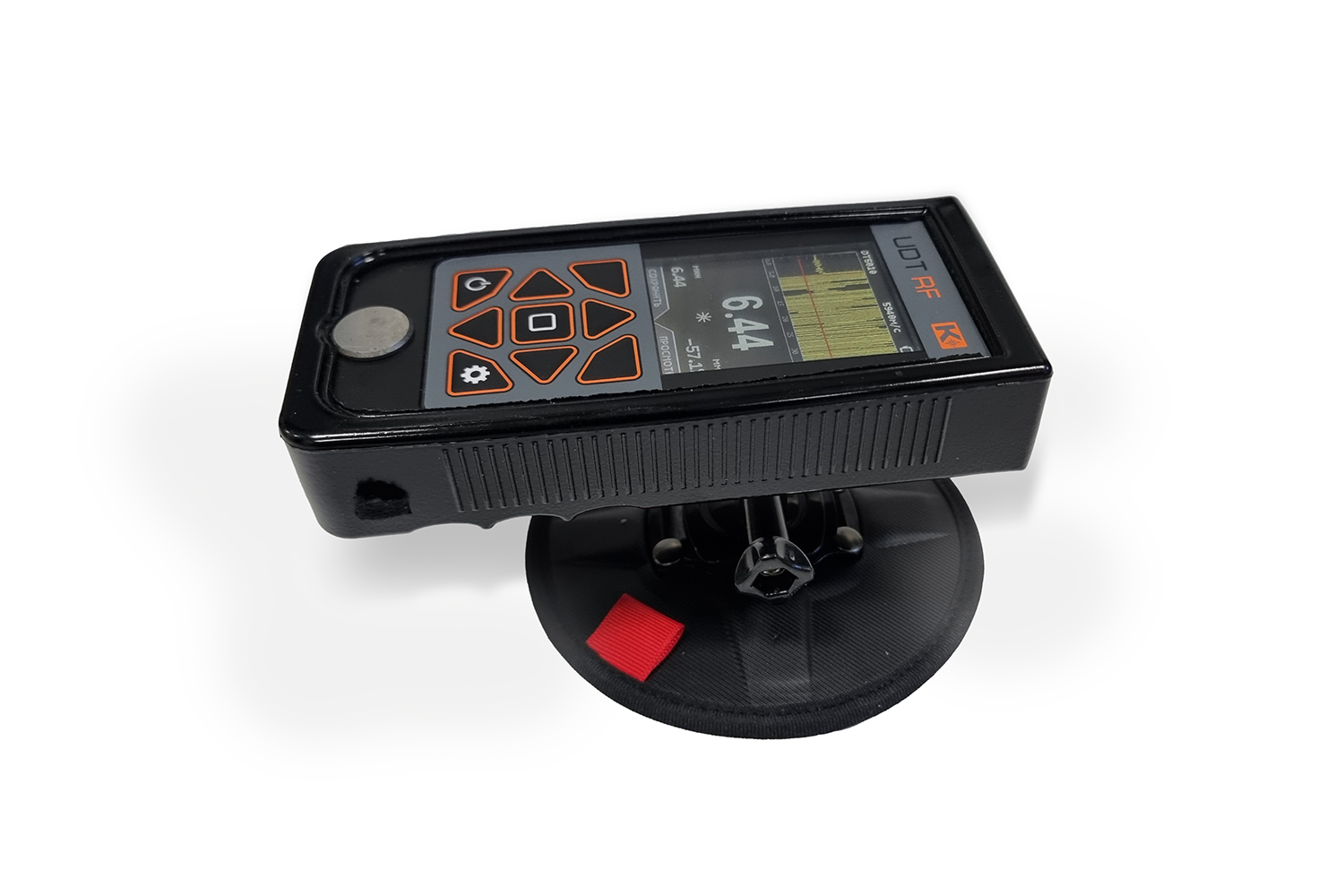

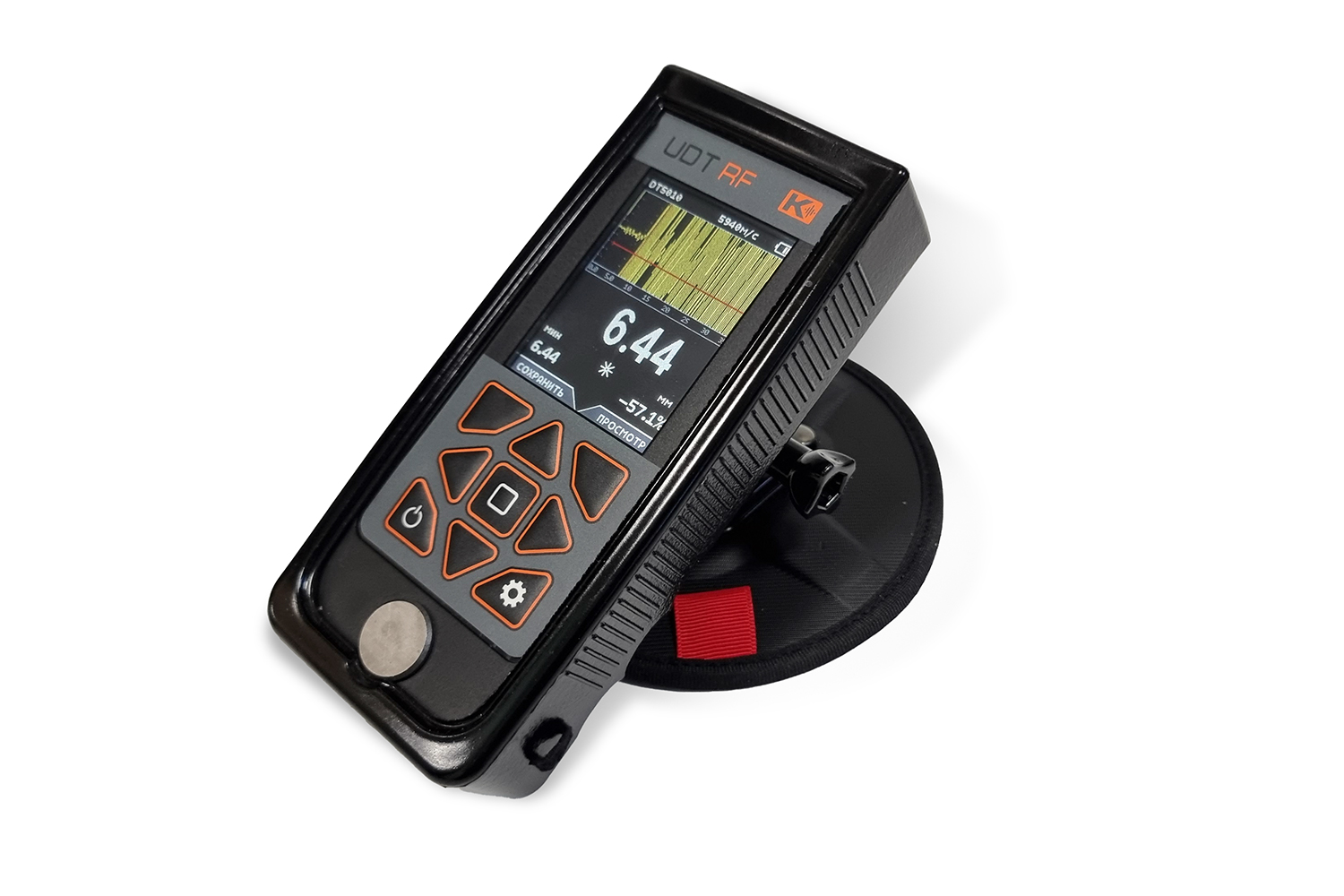

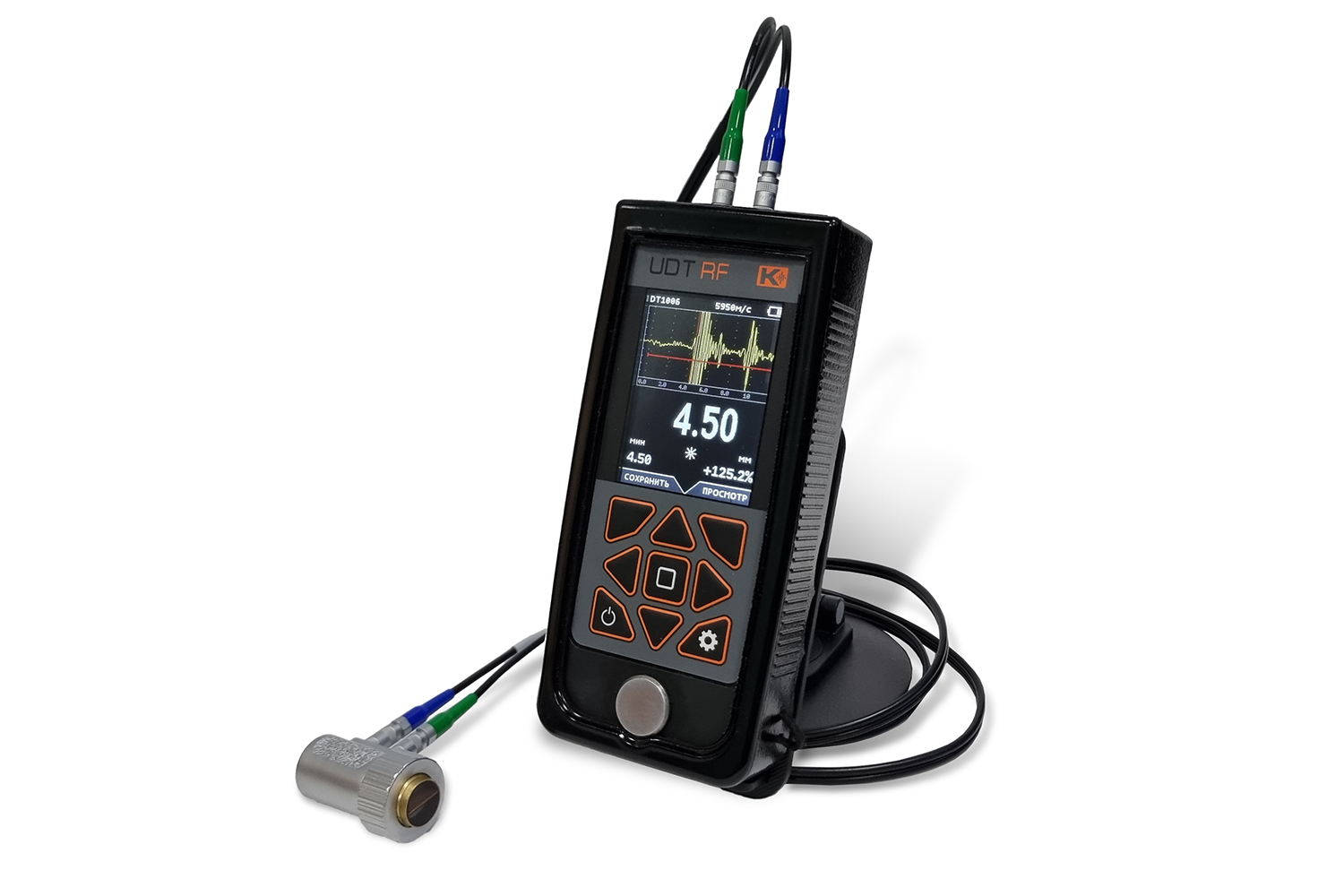

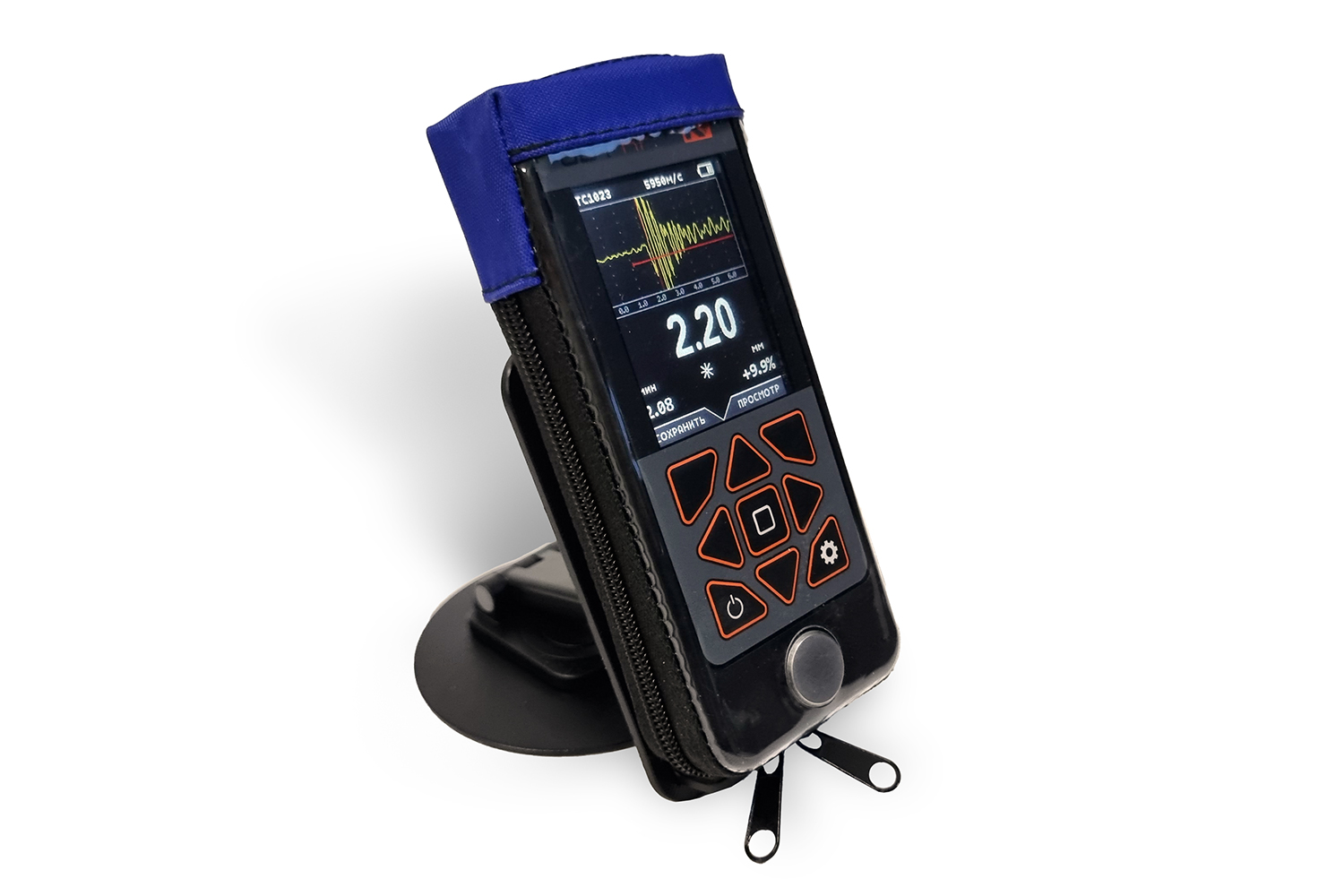

Опционально можно докупить магнитное крепление с фиксатором которое позволяет закрепить толщиномер на магнитных поверхностях (труба, резервуар, колонна...), или поставить толщиномер на стол как на подставке

Помимо стандартного матерчатого чехла в комплектацию входит дополнительный защитный силиконовый бампер-чехол, которые повторяет форму корпуса прибора, на боковых поверхностях нанесены ребра для удобного хвата и две петли для крепления карабина страховочного тренчика.

Опционально можно докупить универсальную крепежную платформу RFT universal platform на которую крепится крепление перчатка на руку, позволяющие освободить руки дефектоскописта или магнитное крепление.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ УЛЬТРАЗВУКОВОГО ТОЛЩИНОМЕРА UDT-RF:

• Толщиномер имеет несколько режимов работы: (А-СКАН, Б-СКАН, ТАБЛИЦА, ЦИФРА)
• Запись и сохранение результатов в режимах (А-СКАН, Б-СКАН, ТАБЛИЦА) с последующим сохранением на ПК
• Работа с двумя стробами в режиме ЭХО-ЭХО
• Прецизионная толщинометрия по переходу через "0"
• Возможность работы с различными типами преобразователей: совмещенными, раздельно-совмещенными, преобразователями с линией задержки для решения обширного круга задач толщинометрии различных изделий
• Режим пользовательского РС и совмещенного преобразователей позволяющих настроить любой прямой преобразователь, любого производителя
• Калибровка скорости распространения ультразвуковой волны на образце с заранее известной толщиной
• АСД – управляемая система измерений, где возможно установить норму толщины для детали, и настроить пороги отклонения от нормы в мм или в % с цветовой сигнализацией выхода за установленные пределы
• Дискретность измерения 0,1/0,01/0,001 мм

КОНСТРУКЦИОННЫЕ ОСОБЕННОСТИ УЛЬТРАЗВУКОВОГО ТОЛЩИНОМЕРА UDT-RF:

• Классический прямоугольный корпус из ABS пластика. Для комфортного хвата на заглей крышке выполнены технологические выемки для пальцев оператора
• Разъемы преобразователей - два разъема Lemo 00
• Разъем для связи с ПК USB-Type C
• Цветной TFT дисплей с регулировкой яркости и сменными цветовыми палитрами для работы в разных условиях освещенности

ВСПОМОГАТЕЛЬНЫЙ ФУНКЦИОНАЛ УЛЬТРАЗВУКОВОГО ТОЛЩИНОМЕРА UDT-RF:

• Функция фиксации "заморозки" А-скана и измеренного значения на экране после отрыва преобразователя, значение сохраняется до проведения следующего измерения или выхода в меню прибора. Функция включается нажатием одной кнопки, при этом на экране прибора в центре появляется значок "снежинка"
• Библиотека установленных скоростей для различных, наиболее распространенных материалов
• Библиотека преобразователей куда включены типовые используемые преобразователи
• Три сменные цветовые палитры экрана – для работы в разных условиях освещенности: стандартная / имитация люминесцентного дисплея / монохромная
• Настраиваемый таймер автоотключения - 3, 5, 10 мин и настраиваемая работа подсветки экрана - 30, 60, 120 секунд при бездействии прибора
• Таймер поверки - устанавливается дата окончания срока поверки и таймер оповещения за 30, 14 и 7 дней до окончания срока действия поверки. Прибор будет оповещать об окончании срока поверки при каждом включении

РЕЖИМЫ РАБОТЫ ТОЛЩИНОМЕРА UDT-RF:

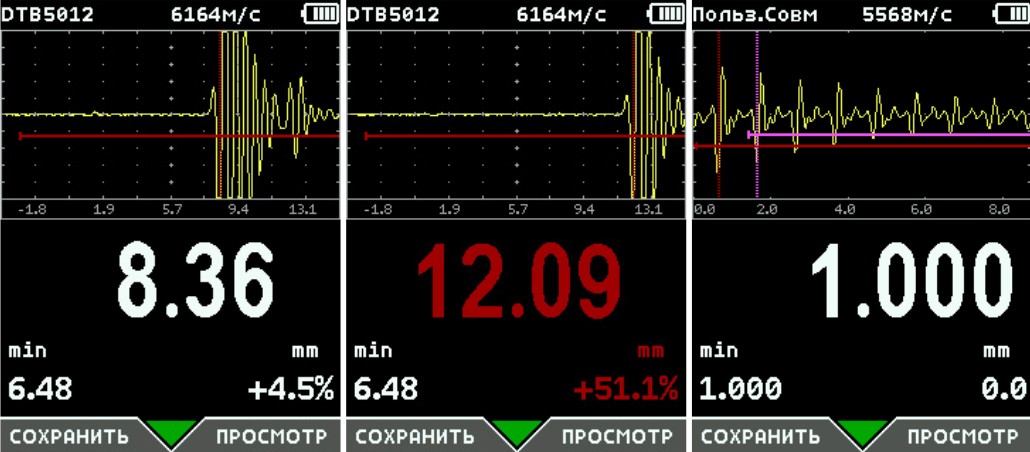

• Режим А-СКАН – Основной режим работы толщиномера, предназначен для измерения толщины материала, на основе введенной оператором скорости распространения УЗ колебаний в материале исследуемого объекта с визуализацией радиосигналов на экране толщиномера. При этом на экране отображается текущее измеренное значение, минимальное измеренное значение, и отклонение от нормы в мм или %. Возможна работа совмещенным преобразователем по схеме ЭХО-ЭХО с двумя стробами

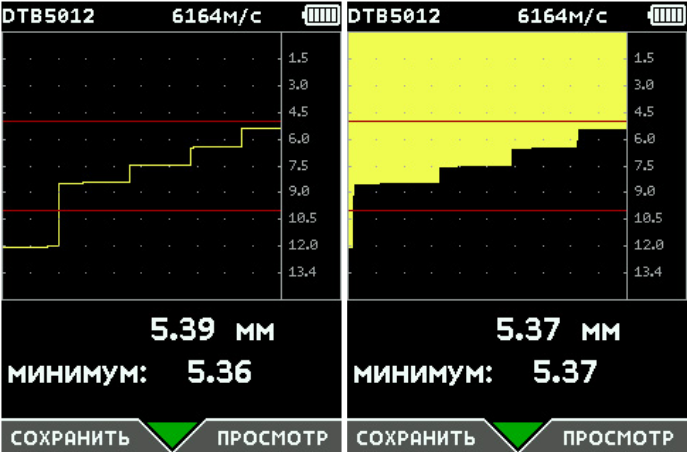

• Режим Б-СКАН – режим, позволяющий формировать профиль сечения исследуемой детали, с фиксацией минимального значения толщины. В этом режиме на экране отображается: графическое изображение профиля изделия Б-скан, текущее измеренное значение, минимальное зафиксированное значение толщины и курсоры установленных порогов отклонения от номинала (при включенной функции АСД). Возможно два типа графического отображения профиля изделия Б-скан с заполнением, Б-скан без заполнения

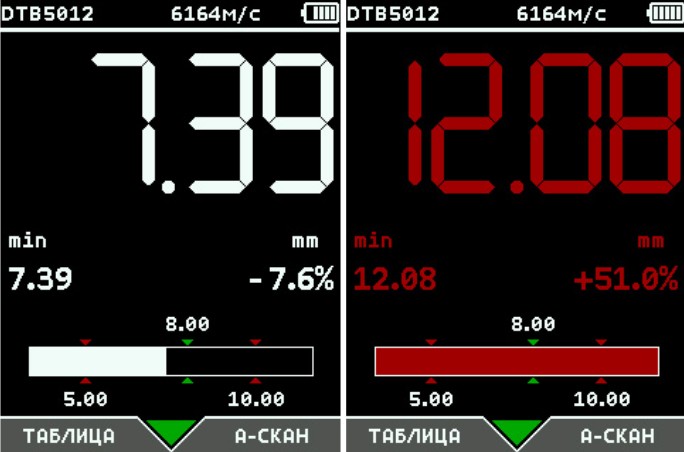

• Режим ЦИФРА – предназначен для измерения толщины изделия, при котором результат измерения выводится на кран в виде цифрового значения. При этом на экране помимо текущего измеренного значения толщины изделия, отображается минимальное зафиксированное значение, и отклонение от нормы в мм или %.

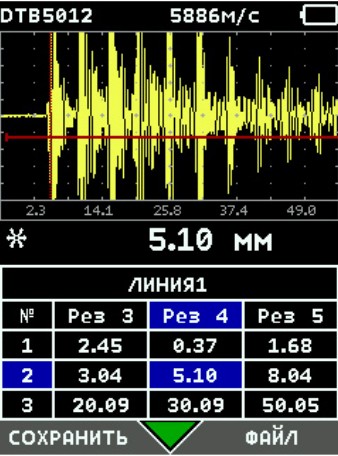

• Режим ТАБЛИЦА – предназначен для записи результатов измерений по точкам в виде табличного файла, количество строк и столбцов задается при создании файла, после сохранения и каждое значение в таблице можно скорректировать выполнив повторные измерения и перезаписав его.
