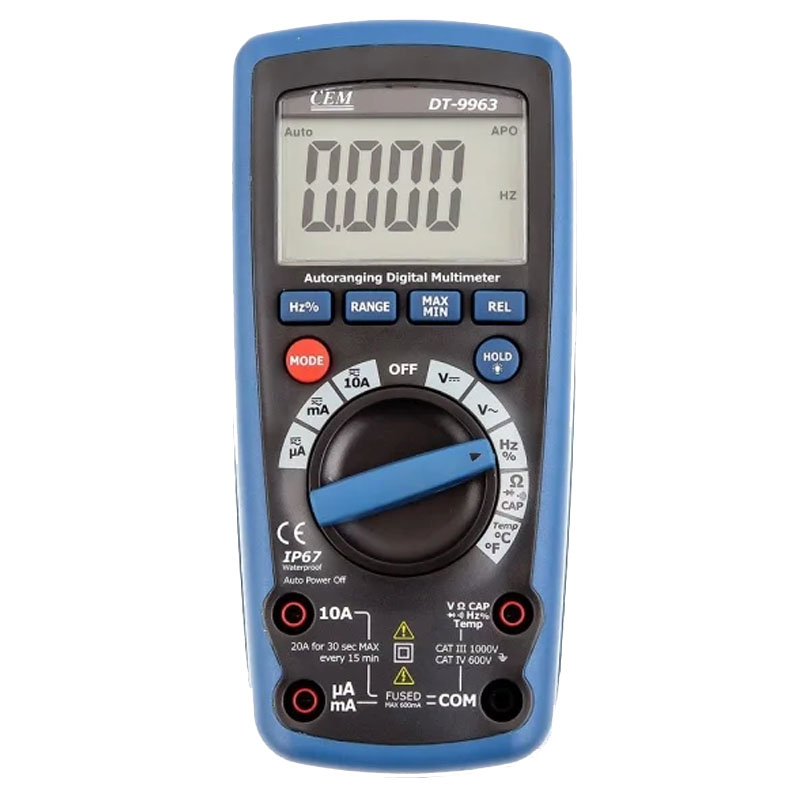

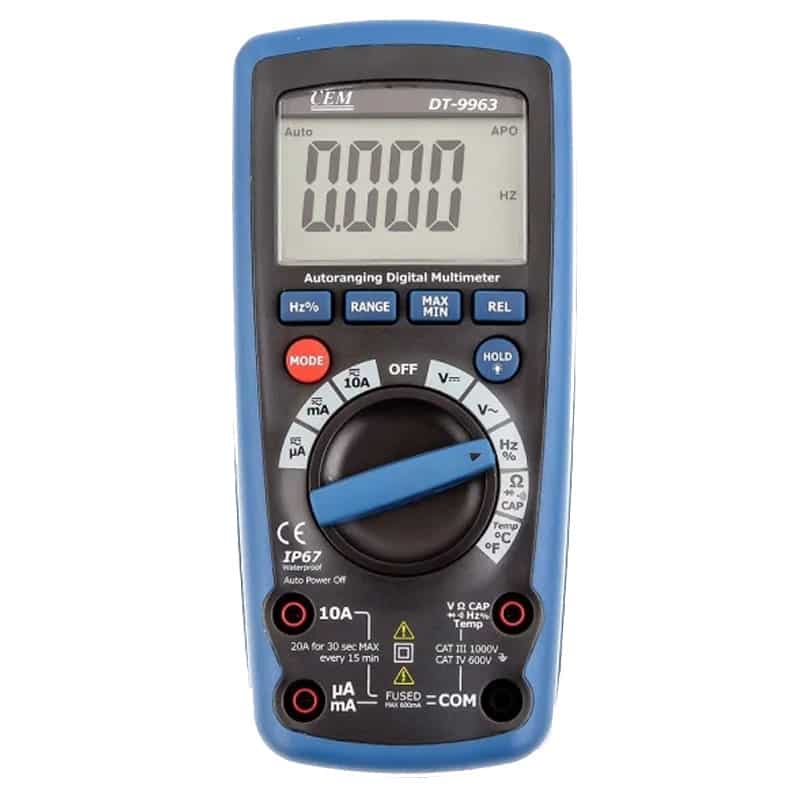

Этот прибор сочетает в себе высокую точность измерений с надежностью, необходимой для интенсивной эксплуатации. Ключевые преимущества модели:
- высокая точность: базовая погрешность составляет 2%, что обеспечивает достоверность результатов при измерении большинства величин;
- расширенный функционал: в отличие от младших моделей серии (например, DT-9960), версия DT-9963 поддерживает измерение емкости до 1000 мкФ и температуры с помощью термопары типа K;
- надежная конструкция: прорезиненный ударопрочный корпус защищает электронику при падениях и ударах, что критично для работы в полевых условиях и на промышленных объектах;
- безопасность: прибор соответствует стандарту EN61010-1 и имеет категории перенапряжений CAT III 1000 В / CAT IV 600 В, позволяя работать в силовых цепях;

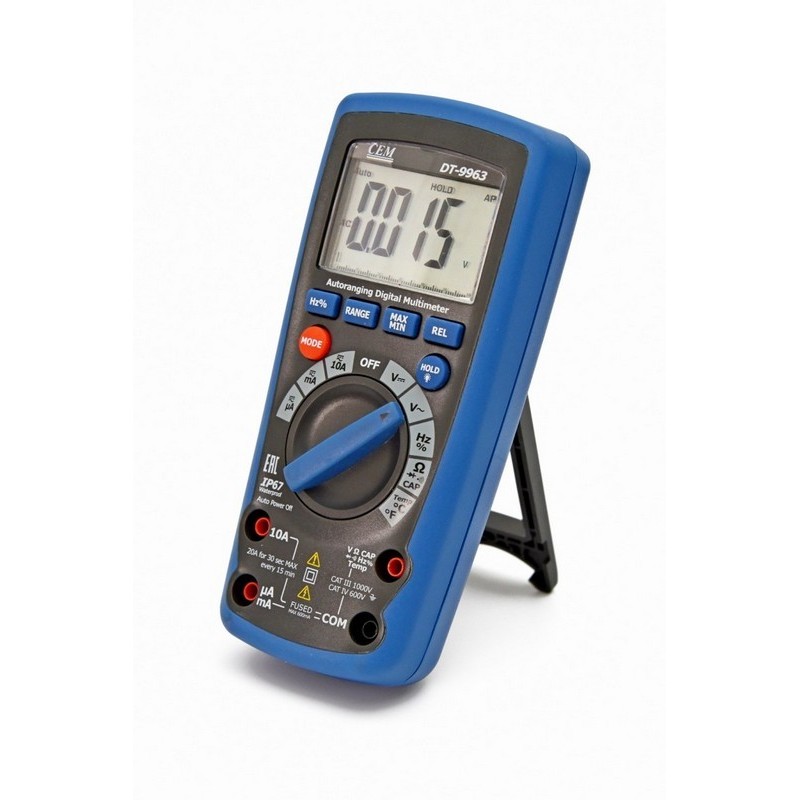

- эргономичность: подставка-упор для вертикальной установки, крупный ЖК-дисплей с подсветкой и автоматическое отключение питания (через ~15 минут бездействия) продлевают время работы от батареи.
9963/9963T - это мультиметры разрядностью на 6 000. Они являют собой комбинацию точности, простоты обращения, безопасности и надежности.
Данный прибор соответствует требованиям: EN61010-1.
Технические характеристики
| Функция | Макс. диапазон | Основная погреш- ность | 9960 | 9961/9961W | 9962/9962T | 9963/9963T | ||
| Напряжение DC |
1000 V | ±0,5% | * | * | * | * | ||
| Напряжение AC |
1000V | ±0,8% | * | • | • | * | ||
| Ток DC | 10A | ±1,2% | * | * | * | * | ||
| Ток AC | 10A | ±1,8% | * | * | * | * | ||
| Сопротивление | 40MQ | ±0,8% | * | * | * | * | ||
| Рабочий цикл | 99,9% | ±1,2% | * | * | * | * | ||
| Частота | 10МГц | ±1,5% | * | * | * | * | ||
| Емкость | 100µF/40mF | ±3,0% | 100µF | 100µF | 40mF | 1000µF | ||
| Температура | 760°C/1400°F | ±3,0% | * | * | * | |||
| Проверка диодов | * | * | * | * | ||||
| Проверка на обрыв цепи | * | * | * | * | ||||
Общие характеристики
| Базовая погрешность, % | 2 |
| Реестр номер | 58550-14 |
| Дисплей | ЖК, 4000 отсчётов |
| Датчик | Термопара тип К |
| Модель | DT-9963 |
| Звуковой сигнал | да |
| Предохранители | 0.5А/1000В (мкА, мА), 10А/1000В (А) |
| Защита | Двойная изоляция |
| Рабочая высота, м | 2000 |
| Входное сопротивление | 7.8 МОм |
| Диапазоны переменного тока | 400мкА, 4000мкА, 40мА, 400мА, 10А |
| Диапазоны постоянного напряжения | 400мВ, 4В, 40В, 400В, 1000В |
| Диапазоны переменного напряжения | 400мВ, 4В, 40В, 400В, 1000В |
| Диапазоны сопротивления | 400Ом, 4кОм, 40кОм, 400кОм, 4МОм, 40МОм |
| Диапазоны ёмкости | 4нФ, 40нФ, 400нФ, 4мкФ, 40мкФ, 1000мкФ |
| Диапазоны частоты | 10Гц, 100Гц, 1000Гц, 10кГц, 100кГц, 1000кГц, 10МГц |
| Диапазоны температуры | -20...760°С |
| Коэффициент заполнения | 0.1...99.9% |
| Проверка диодов | да |
| Проверка целостности цепи | да |
| Диапазоны постоянного тока | 400мкА, 4000мкА, 40мА, 400мА, 10А |
| Быстродействие | 2 измерения в сек |
| Категория перенапряжений | КАТ III 1000 В, КАТ IV 600 В |
| Индикатор низкого заряда батареи | да |
| Подсветка | да |
| Автоматическое выключение прибора | ~15 мин |
| Температура эксплуатации, °C | 0...50 |
| Температура при хранении, °С | -20...60 |
| Влажность при эксплуатации, % | <70 |
| Влажность во время хранения, % | <80 |
| Элемент питания | Батарея 9 В |
| Габаритные размеры, мм | 170x79x50 |
| Вес, г | 366 |
| Гарантия | 2 года |
Сферы применения
Благодаря широкому диапазону измеряемых параметров и защищенному корпусу, мультиметр CEM DT-9963 востребован в различных областях:
- энергетика и промышленное оборудование: диагностика электрических соединений, проверка цепей управления, измерение тока и напряжения на вводах до 1000 В;
- радиоэлектроника и ремонт приборов: высокая точность на малых диапазонах (например, 400 мВ постоянного напряжения) делает его пригодным для настройки и ремонта электронных модулей;
- жилищно-коммунальное хозяйство и быт: проверка исправности проводки, розеток, бытовых приборов, отопительных элементов (с помощью измерения температуры);
- строительство и монтаж: контроль параметров сетей освещения, силовых линий, замер сопротивления изоляции.
Измеряемые величины и диапазоны
Мультиметр позволяет работать со следующими величинами:
- напряжение постоянного тока (DCV): 400 мВ, 4 В, 40 В, 400 В, 1000 В (погрешность ±0,5%);
- напряжение переменного тока (ACV): 400 мВ, 4 В, 40 В, 400 В, 1000 В (погрешность ±0,8%);
- постоянный ток (DCA): 400 мкА, 4000 мкА, 40 мА, 400 мА, 10 А (погрешность ±1,2%);
- переменный ток (ACA): 400 мкА, 4000 мкА, 40 мА, 400 мА, 10 А (погрешность ±1,8%);
- сопротивление: 400 Ом, 4 кОм, 40 кОм, 400 кОм, 4 МОм, 40 МОм (погрешность ±0,8%);
- емкость: 4 нФ, 40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 1000 мкФ (погрешность ±3,0%);
- частота: 10 Гц, 100 Гц, 1000 Гц, 10 кГц, 100 кГц, 1000 кГц, 10 МГц (погрешность ±1,5%);
- температура: от -20 до +760 °C (термопара типа K, погрешность ±3,0%);
- коэффициент заполнения (скважность): 0.1...99.9% (погрешность ±1,2%);
- дополнительные функции: проверка диодов, проверка целостности цепи (прозвонка) со звуковым сигналом.
Особенности конструкции
При разработке DT-9963 инженеры CEM уделили внимание как внутренней схемотехнике, так и внешней защите:
- прочный корпус: выполнен из ударопрочного пластика с резиновым покрытием (overmolding), обеспечивающим надежный хват и амортизацию при падении;

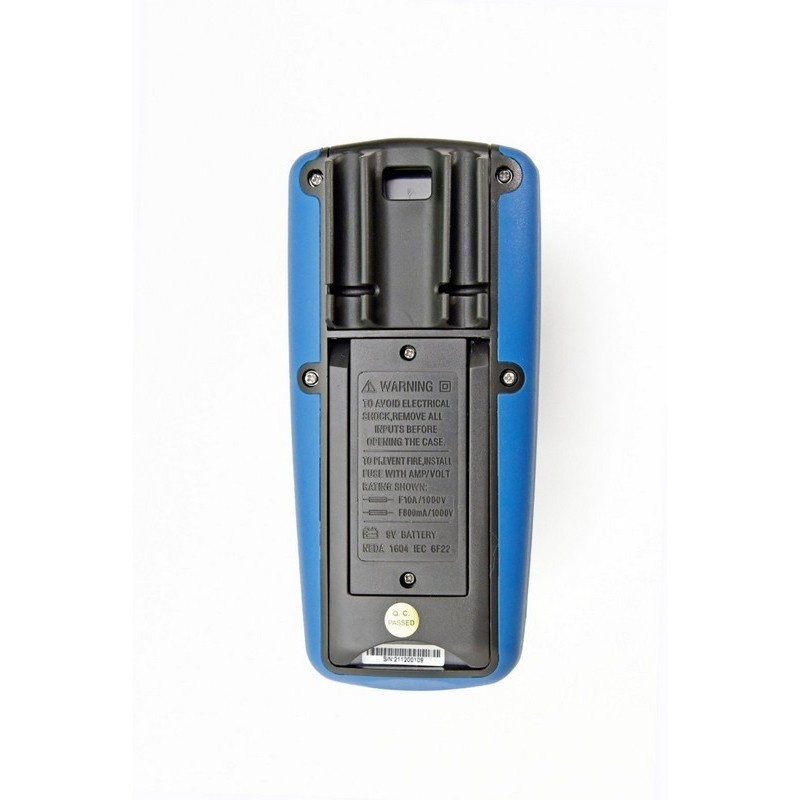

- интегрированная защита: входные цепи защищены плавкими предохранителями на 0.5А/1000В (для токовых гнезд мкА, мА) и 10А/1000В (для гнезда А);
- двойная изоляция: повышает безопасность оператора при работе в цепях с высоким напряжением;
- поверка: прибор внесен в Госреестр средств измерений (номер 58550-14), что подтверждает его метрологические характеристики и возможность использования в аттестованных лабораториях;
- эргономика: крупный дисплей с подсветкой и подставка для установки на столе облегчают работу при недостаточном освещении и в неудобных позах.
