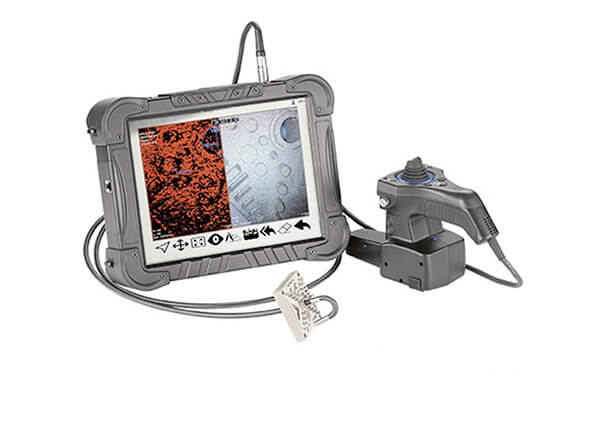

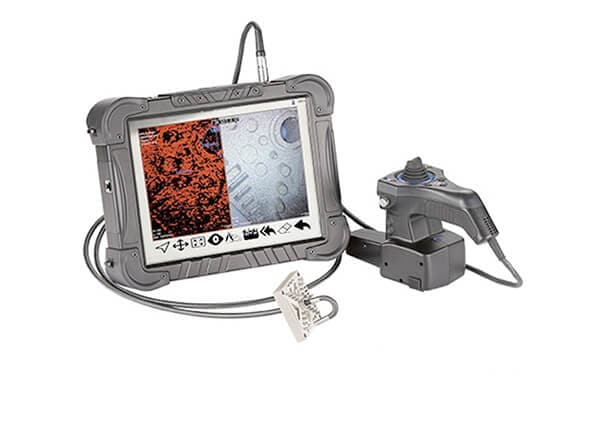

eVIT MS - Уникальный управляемый измерительный 3D видеоэндоскоп

Скачать инструкцию

eVIT MS - это видеоэндоскоп экспертного класса, обладающий моторизированным высокоточным управлением дистальной частью зонда с помощью джойстика и встроенных сервоприводов, превосходным качеством изображения, большим сенсорным дисплеем и 3D измерительными функциями. Уникальный измерительный алгоритм Matrix Measurements© сочетает в себе алгоритмы компенсации геометрических и фокусных аберраций измерительной оптики, алгоритмы компенсации погрешности позиционирования зонда по отношению к плоскости объекта контроля и математические методы повышения качества изображения. Кроме того, алгоритм включает в себя цветовую индикацию индекса погрешности для каждой точки измерений из облака точек (Point cloud), а также автоматическое определение расстояния от объектива зонда до заданной точки на поверхности объекта контроля.

ОБЛАСТЬ ПРИМЕНЕНИЯ

• Эндоскопия авиационных двигателей
• Эндоскопия передаточных механизмов
• Эндоскопия ружейных стволов
• Эндоскопия автомобиля
• Эндоскопия газотурбинных установок
• Эндоскопия литых изделий
• Эндоскопия насосного оборудования
• Эндоскопия теплообменников
• Эндоскопия дизельных установок
• Извлечение посторонних предметов
• Эндоскопия сварных швов

Комплект базового блока включает:

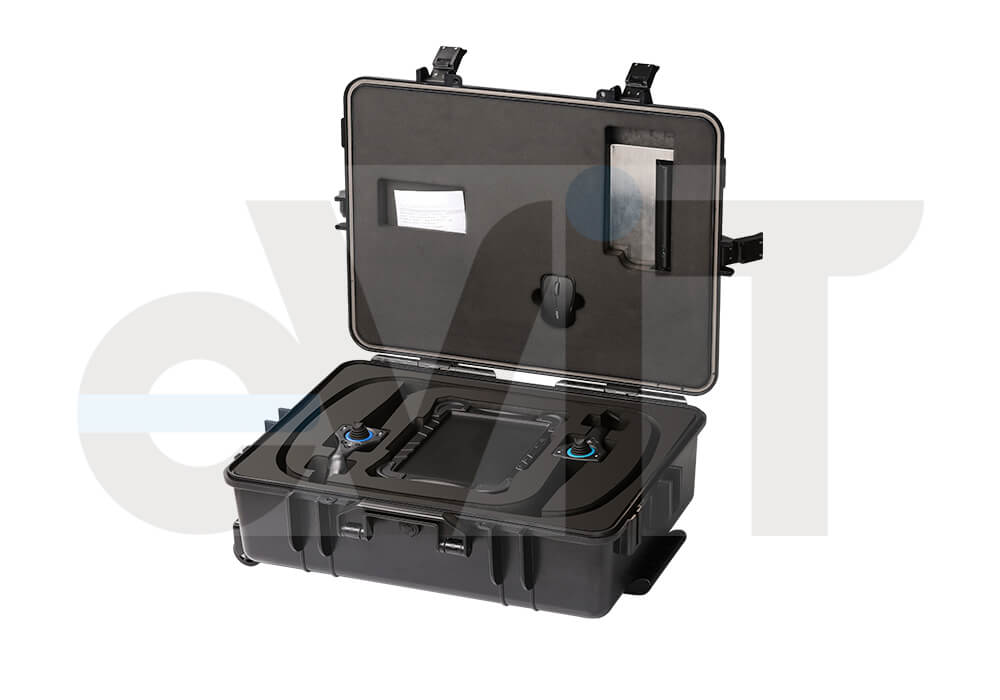

базовый блок, твердотельный накопитель 32 ГБ, источник питания, кабель HDMI, настольная подставка, комплект для протирки оптических элементов, беспроводные мышь и клавиатура, кейс высокой прочности для хранения и транспортировки, руководство пользователя на русском языке.

Технология матричных измерений Matrix Measurements©

Уникальный измерительный алгоритм Matrix Measurements© сочетает в себе алгоритмы компенсации геометрических и фокусных аббераций измерительной оптики, алгоритмы компенсации погрешности позиционирования зонда по отношению к плоскости объекта контроля и математические методы повышения качества изображений. Кроме того, алгоритм включает в себя цветовую индикацию индекса погрешности для каждой точки измерений из облака точек (Point cloud), а также автоматическое определение расстояния от объектива зонда до заданной точки на поверхности объекта контроля.

• Измерение расстояния от точки до точки
• Измерение расстояния от точки до линии
• Измерение кривой линии
• Измерение площади
• Измерение глубины

Измерительный интерфейс: разделение экрана / полноэкранный режим, отобразить / скрыть размерные шкалы и статусные строки / автоматический вывод статусных строк с измерительной информацией, экранная лупа, текстовые комментарии.

Подключение внешних устройств управления и ввода информации

Возможность подключения мыши и клавиатуры через USB интерфейс базового блока eVIT MS делает работу с прибором привычной и удобной.

Большой качественный сенсорный цветной IPS LCD дисплей высокого разрешения

Сенсорный IPS LCD дисплей 10.4” / 264 мм, 1280 х 720 с активной цветной матрицей, трансрефлективное прокрытие (изображение видимо при дневном свете). Сенсорный интерфейс и горячие клавиши отвечают за управление функциями eVIT MS.

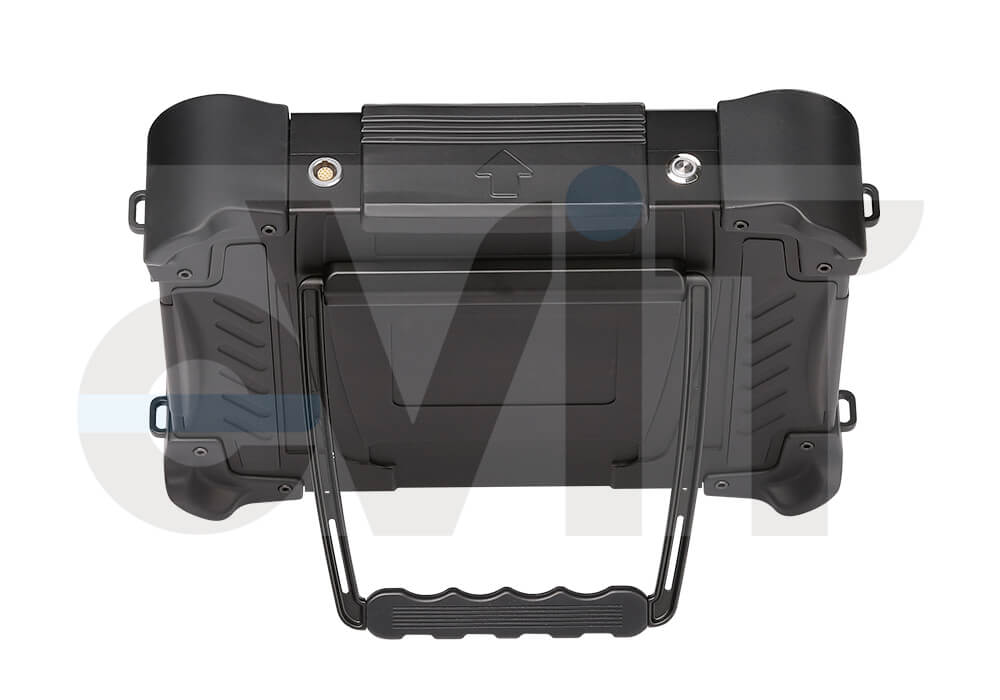

Съемная настольная подставка

Сменная подставка позволит удобно расположить прибор на горизонтальной плоскости.

Питание от литий-ионной аккумуляторной батареи

Независимость и портативность благодаря питанию от встроенной батареи Li-ion. Не требует особого режима зарядки при начале использования - можно пользоваться сразу же без лишней подготовки. Сравнительно низкий разряд, если она не используется. Нет эффекта памяти – батарейке не требуется периодический разряд до нуля. Кроме того, прибор может питаться и заряжаться в процессе работы от сети питания 220 В.

Сменные зонды

Управляемые измерительные зонды могут взаимозаменяться в зависимости от задачи. Вы можете установить на базовый блок зонды различной длины и диаметра.

Современный функционал обработки изображения

• Бесконечное цифровое увеличение / уменьшение с плавной регулировкой, перемещение видимой части изображения (при увеличении),
• цветовая инверсия, адаптивное подавление помех, математические алгоритмы повышения качества изображения,
• фильтры коррекции искажений, поворот изображения.

Современные надежные интерфейсы

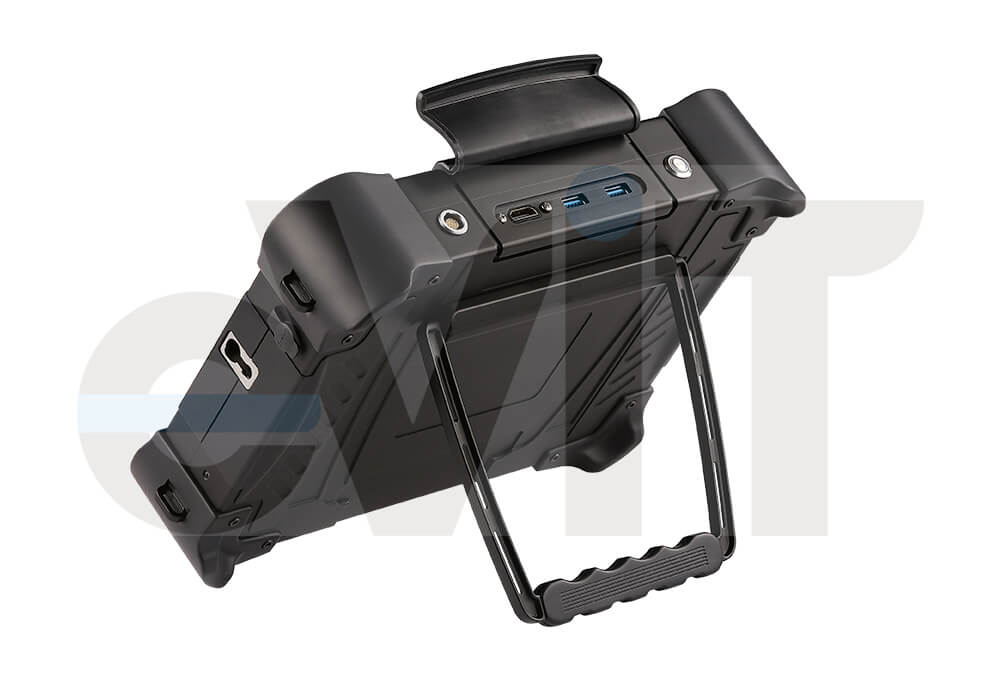

Прибор оборудован разъемом Lemo для подключения сменных зондов, двумя слотами USB 3.0 для подключения мыши или клавиатуры и вывода информации на внешние носители, а так же слотом HDMI для вывода цифрового изображения в высоком разрешении на внешний монитор.

Встроенная стерео пара для 3D измерений

Встроенная стерео пара позволяет производить 3D стереоскопические измерения в прямом и боковом направлении обзора с высокой точностью.

Высокая точность достигается благодаря математическим алгоритмам индикации (Matrix Measurements© - цветовая гистограмма погрешности для каждой из точек измерений в облаке точек) и рекордно высокому разрешению стерео пары CMOS HR (КМОП) 1280 х 720 х 2 = 1 843 200 пиксел !!!

Мощная светодиодная LED подсветка

Светодиодная подсветка высокой интенсивности с плавной регулировкой позволит осветить даже самые темные полости объекта контроля.

Надежная стыковка зонда с базовым блоком

Базовый блок оборудован разъемом Lemo для подключения сменных зондов.

Устойчивость к воде, маслам, агрессивным средам, механическим воздействиям и высокой температуре

Конструкция зонда сочетает в себе несколько слоев оплетки, что обеспечивает водонепроницаемость и устойчивость к высоким температурам. Один из внутренних слоев представляет собой металлический каркас, способный выдерживать повреждения и скручивания. Внешний слой оплетки выполнен из полиуретана стойкого к истиранию. Головка камеры зонда изготовлена из титана.

Точная моторизированная артикуляция при помощи джойстика

Надежная и точная регулировка отклонения дистальной части при помощи джойстика и встроенных сервопроводов. Регулировка может быть осуществлена в 4х направлениях на 360° и обладает механизмом блокировки.

Температурный датчик, встроенный в головку зонда

В головку каждого измерительного зонда eVIT MS встроен датчик индикации температуры. Температурный диапазон индикации регулируется в диапазоне от 20°C до 200°C.

Индикатор отображается в верхней правой части дисплея базового блока.

Горячие клавиши и индикаторы на рукоятке зонда

Горячие клавиши записи фото, запись видео, фиксация положения дистальной части (клавиша-курок). Оптимизирован левша / правша.

Светодиодные индикаторы: питание и блокировка положения артикуляции головки зонда.
