RFT ПИГП Приспособление для измерений смещений кромок и глубины подрезов
+ 3 фото
- Обзор
- Характеристики
- Отзывы0

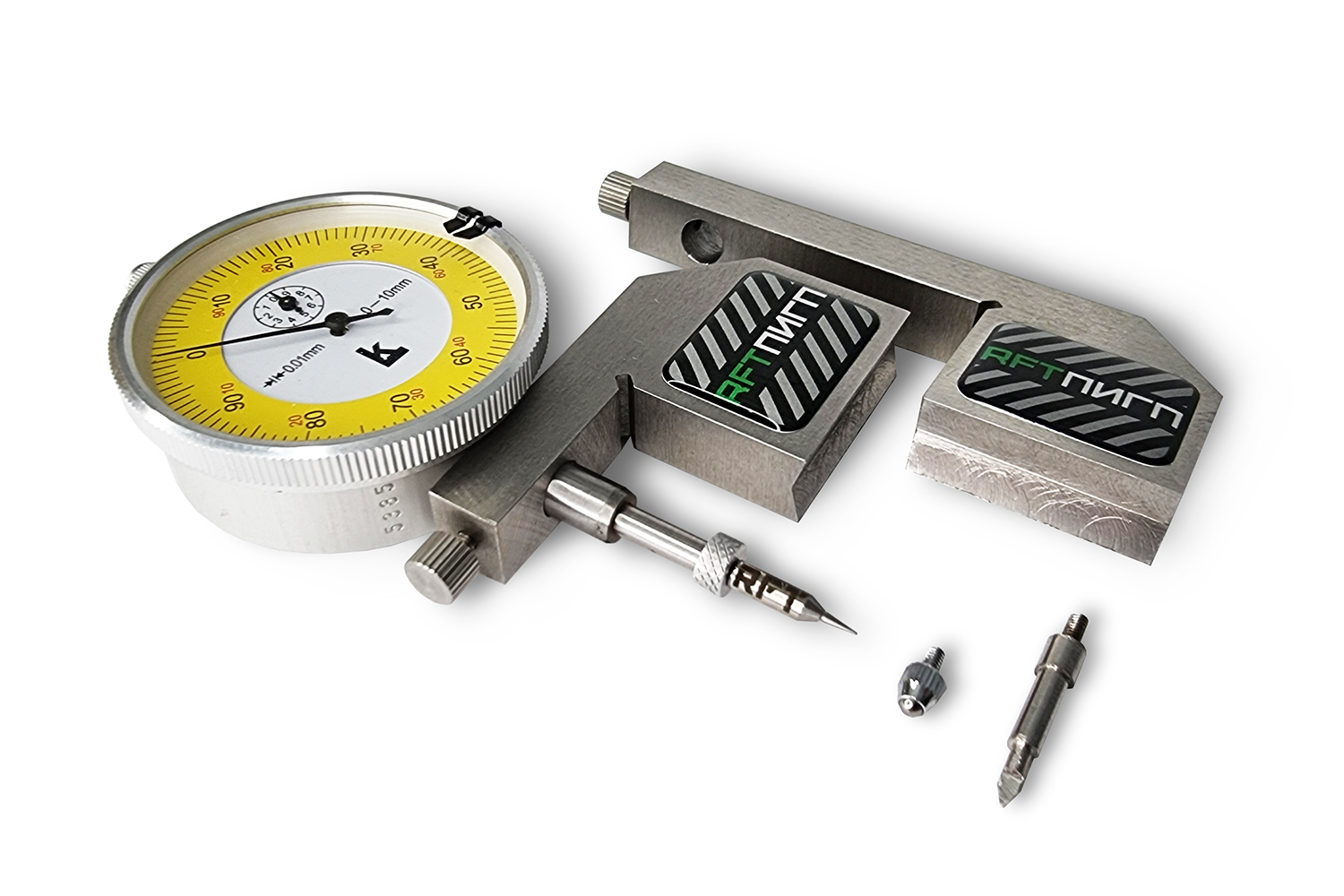

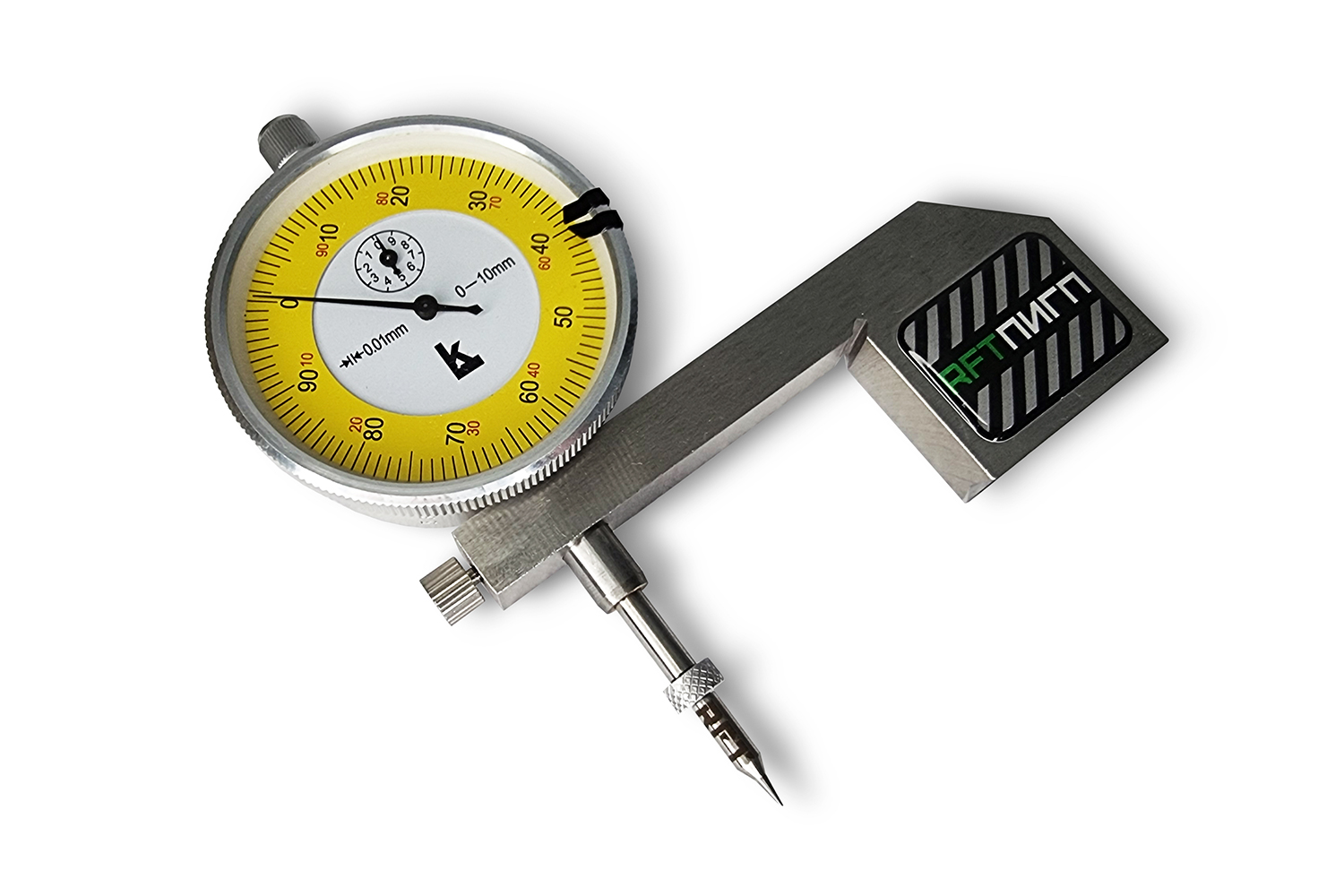

Особенности RFT ПИГП
- Установочные планки и обе иглы (заостренные насадки) выполнены из нержавеющей стали
- По выбору заказчика устройство может поставляться с короткой (65 мм) или с длинной (100 мм) планкой, а также с обеими планками

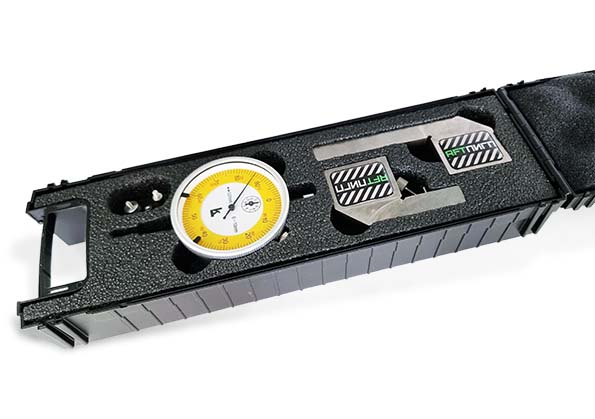

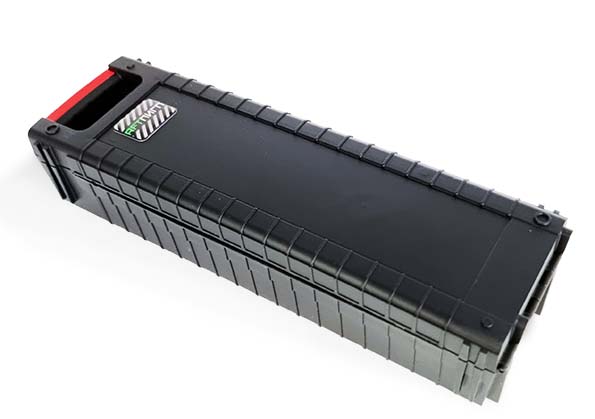

- Устройство упаковано в качественный кейс с ложементом под комплектующие

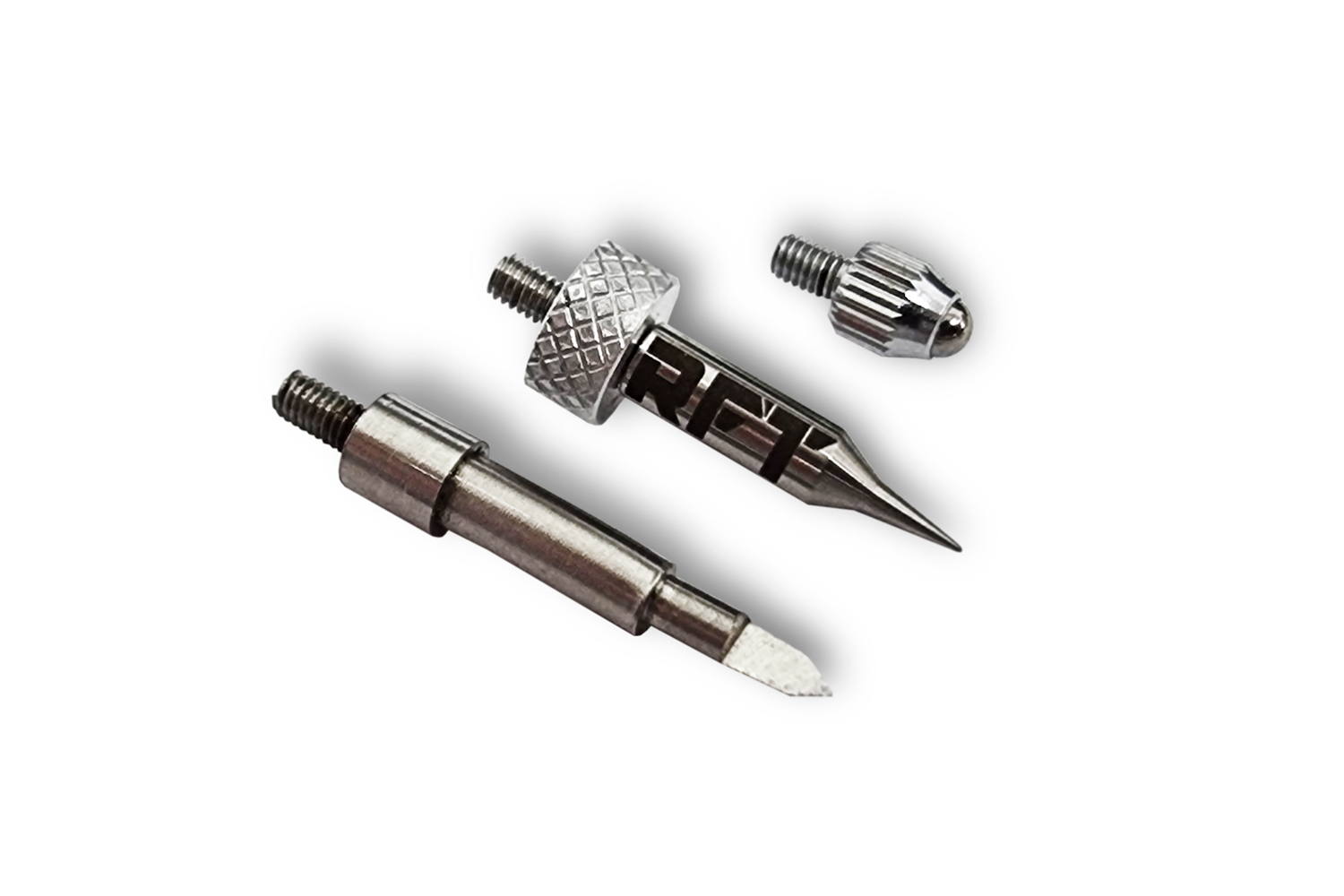

- В комплекте три измерительные насадки (закругленная, заостренная, игла-RFT с углом заточки 14°)
- Измерительная насадка игла RFT используется для высокоточных измерений узко стянутых подрезов, межваликовых западаний, механических повреждений около шовной зоны сварных соединений, а также для измерения узких рисок разного характера и направления, полученных как при производстве, так и эксплуатационных работах. Игла изготовлена из нержавеющей стали с углом заточки 14°, что позволяет в отличии от аналогов производить измерения несплошностей (дефектов) с минимально возможным раскрытием

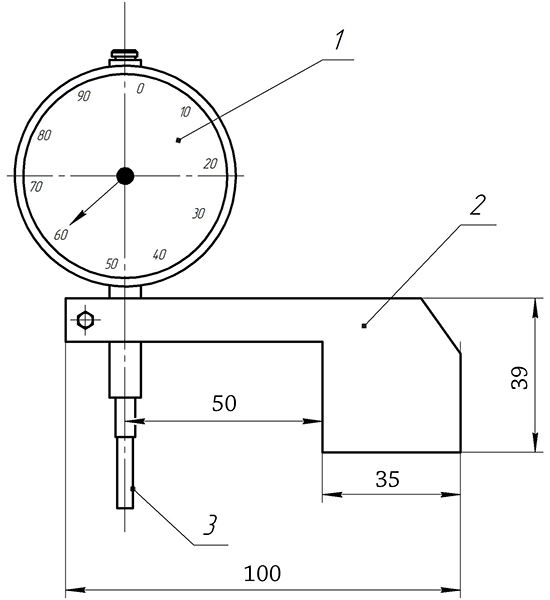

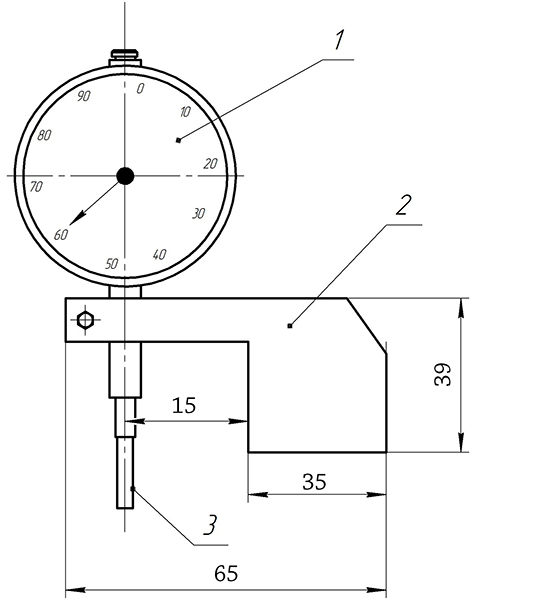

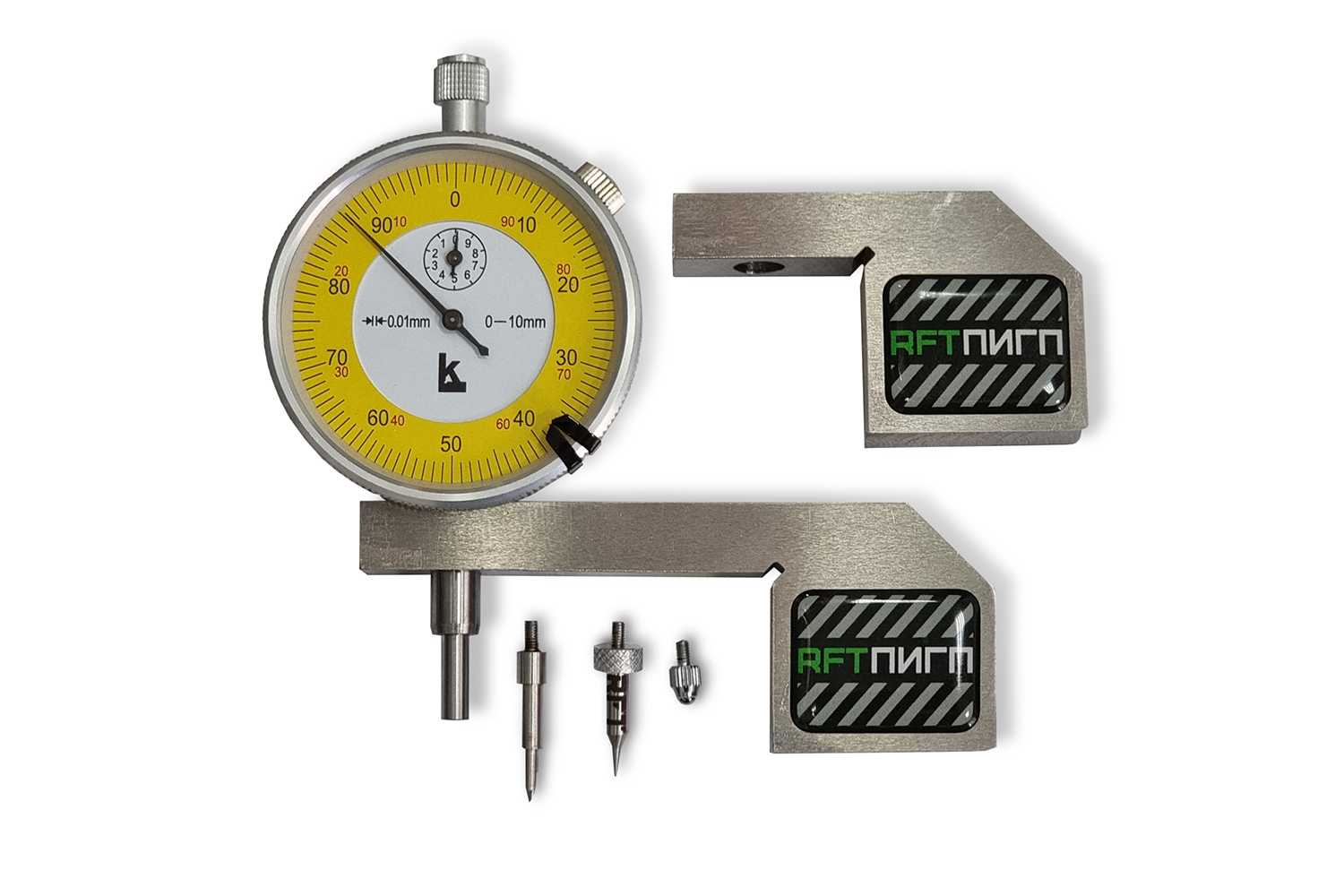

RFT ПИГП планки: короткая (65 мм) и длинная (100 мм)
1 – Индикатор часового типа ИЧ-10
2 – Опорный кронштейн
3 – Измерительная насадка
Комплектации RFT ПИГП
| Комплектация RFT ПИГП | С короткой планкой 65 мм | С длинной планкой 65 мм | С двумя планками |
| Индикатор часового типа ИЧ-10 с поверкой | 1 шт | 1 шт | 1 шт |
| Установочная планка короткая 65 мм | 1 шт | - | 1 шт |
| Установочная планка длинная 100 мм | - | 1 шт | 1 шт |
| Закругленная измерительная насадка | 1 шт | 1 шт | 1 шт |
| Заостренная измерительная насадка | 1 шт | 1 шт | 1 шт |
| Измерительная насадка игла RFT | 1 шт | 1 шт | 1 шт |
| Документация (поверка/калибровка) | 1 шт | 1 шт | 1 шт |
| Упаковочная тара (кейс с ложементом) | 1 шт | 1 шт | 1 шт |
|
Характеристика |
RFT ПИГП c короткой планкой (65 мм) |
RFT ПИГП c длинной планкой (100 мм) |
|
Диапазон измерений |
0-10 ±0,015 мм |
0-10 ±0,015 мм |
|
Цена деления |
0.01 мм |
0.01 мм |
|
Расстояние от опорного кронштейна до центра измерительной насадки |
15 мм |
50 мм |
|
Максимальное расстояние от поверхности основания до нижнего края консоли |
28 мм |
28 мм |
|
Габаритные размеры ДхШхВ |
65х13х39 мм |
100х13х39 мм |
|
Масса комплекта, не более |
0,4 кг |
0.4 кг |
| Производитель | «NDT-Club», Россия | |
