Набор комплектуется измерительным инструментом, перечисленным в РД 25.160.00-КТН-016-15 устанавливающего порядок НК сварных соединений при строительстве и ремонте магистральных трубопроводов. В соотв. с п. 7.1.8.2 к работам по ВИК на объектах ПАО 'ТРАНСНЕФТЬ' допускаются средства измерения, прошедшие метрологическую поверку или калибровку. Средства измерения из норматива, внесенные в Госреестр СИ, поставляются со свидетельством о поверке. СИ, не внесенные в Госреестр (щупы, шаблоны, радиусы) поставляются с сертификатом о калибровке. По заявке набор может быть укомплектован дополнительными средствами контроля ,упомянутыми в РД 25.160.00-КТН-016-15.

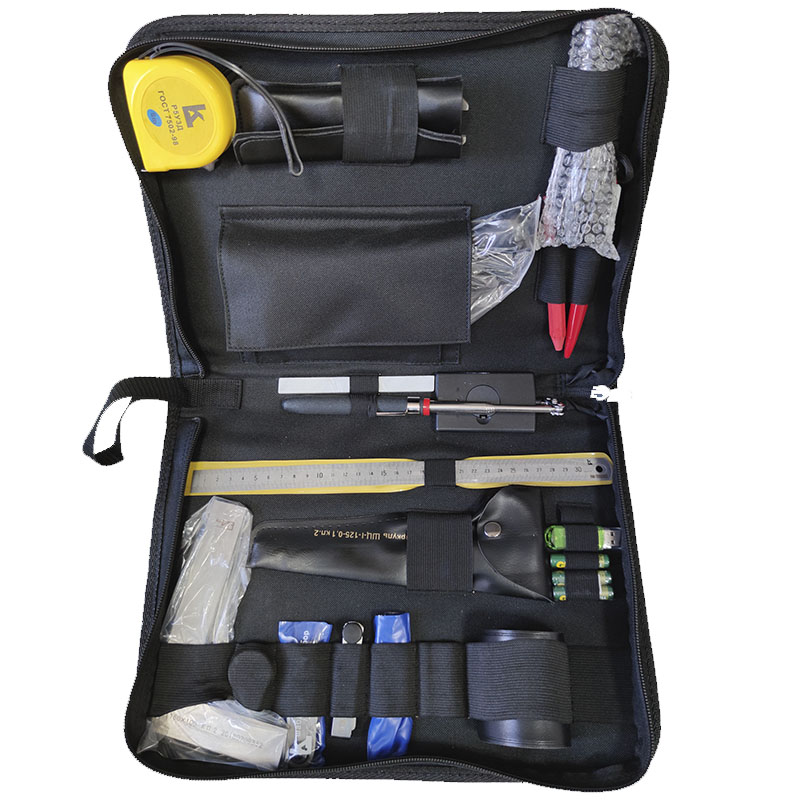

Комплект поставки ВИК «Транснефть»
-Лупа измерительная с подсветкой L30. Длина шкалы 20 мм
-Штангенциркуль ЩЦ-1-125-0.1
-Универсальный шаблон сварщика УШС-3
-Набор щупов № 4 КТ II, диапазон толщин 0,1-1,0 мм
-Набор радиусов №1. Диапазон 1-6 мм
-Набор радиусов №3. Диапазон 7-25 мм
-Линейка измерительная 30 см
-Рулетка измерительная 5 м или 7,5 м (в зависимости от наличия на складе)
-Образцы шероховатости ШП Rz 20, 40, 60
-Люксметр ТКА-Люкс или ТКА-ПКМ (31)
-Флешка с образцами техкарт, журналов, актов и учебников по ВИК, а так же нормативные акты по данной теме
-Лупа просмотровая с подсветкой
-Маркер по металлу
-Мел термостойкий 127 х 12 х 4 мм (ДхШхВ)
-Фонарь светодиодный
-Блокнот и авторучка
-Паспорт
-Сертификат о калибровке или свидетельство о поверке (зависит от набора)
-Руководство «Методические рекомендации о порядке проведения визуального и измерительного контроля»

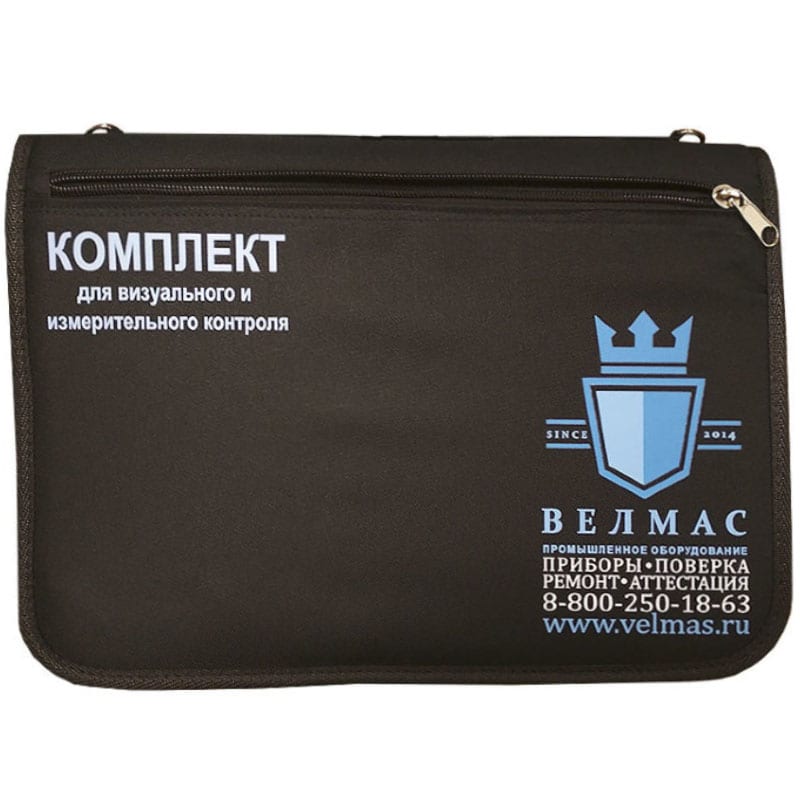

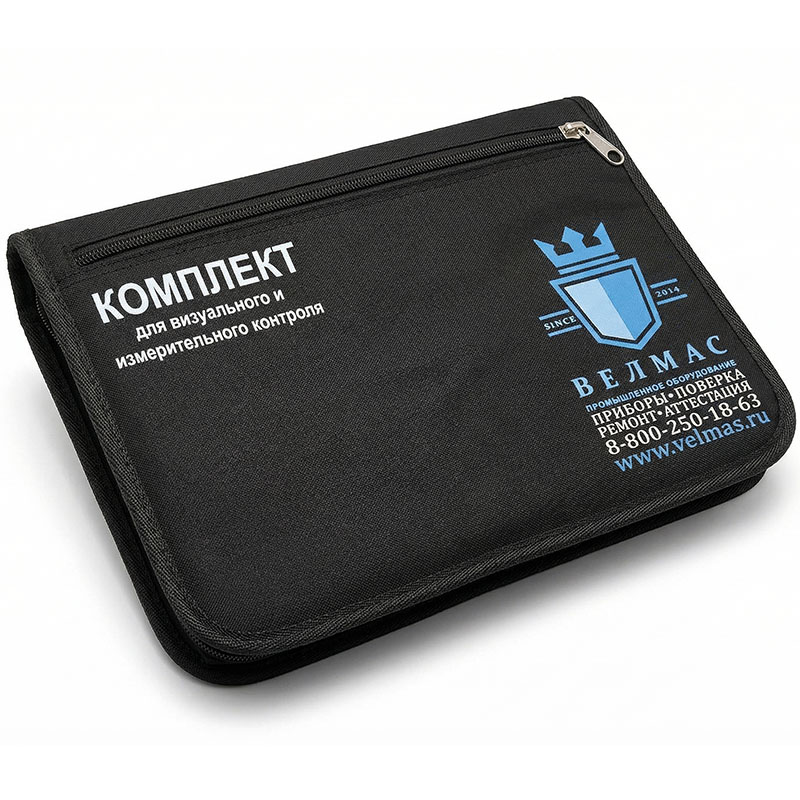

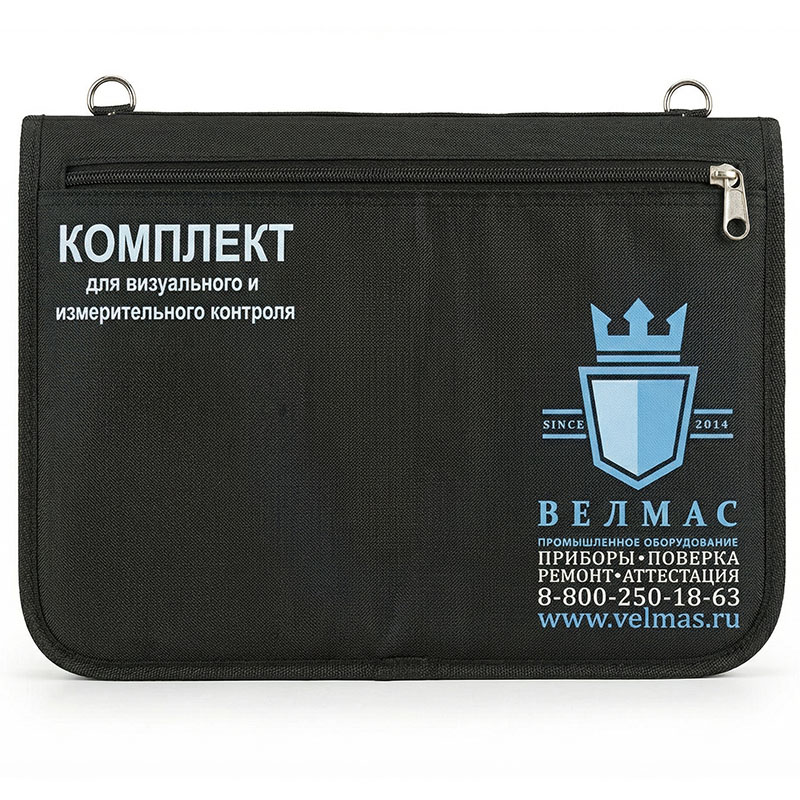

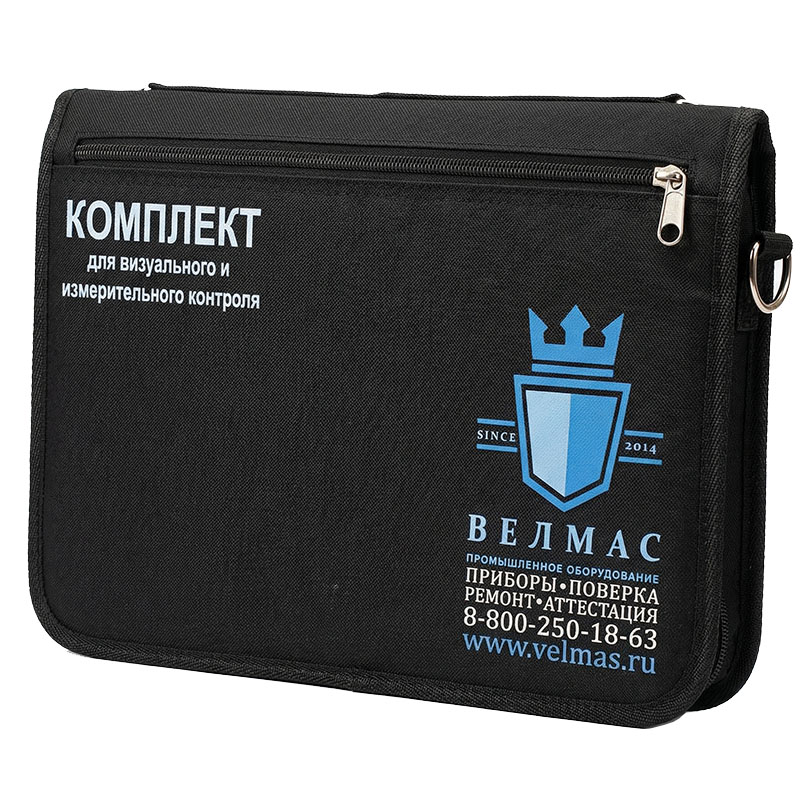

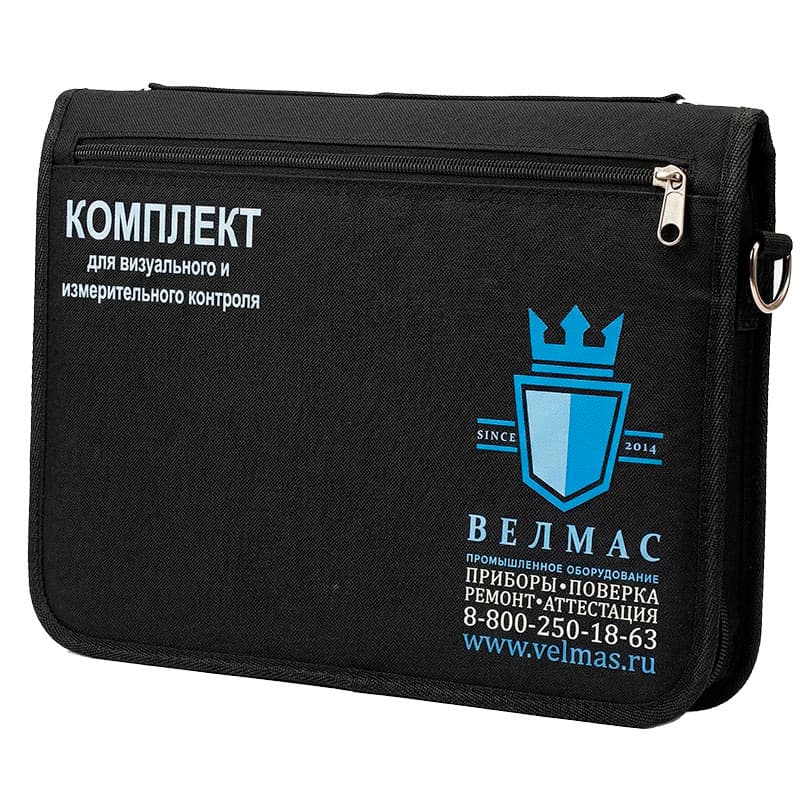

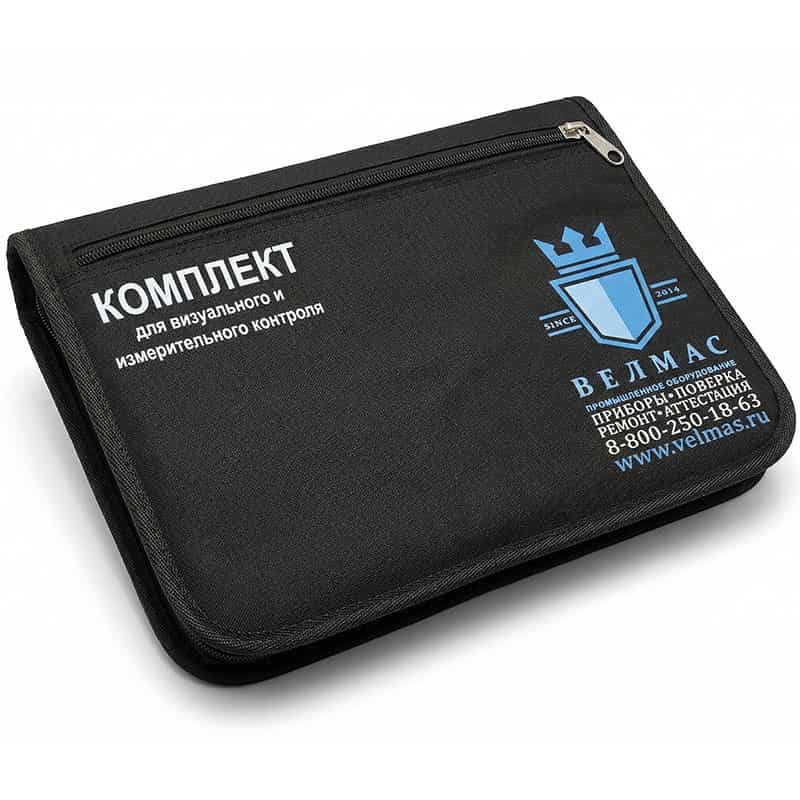

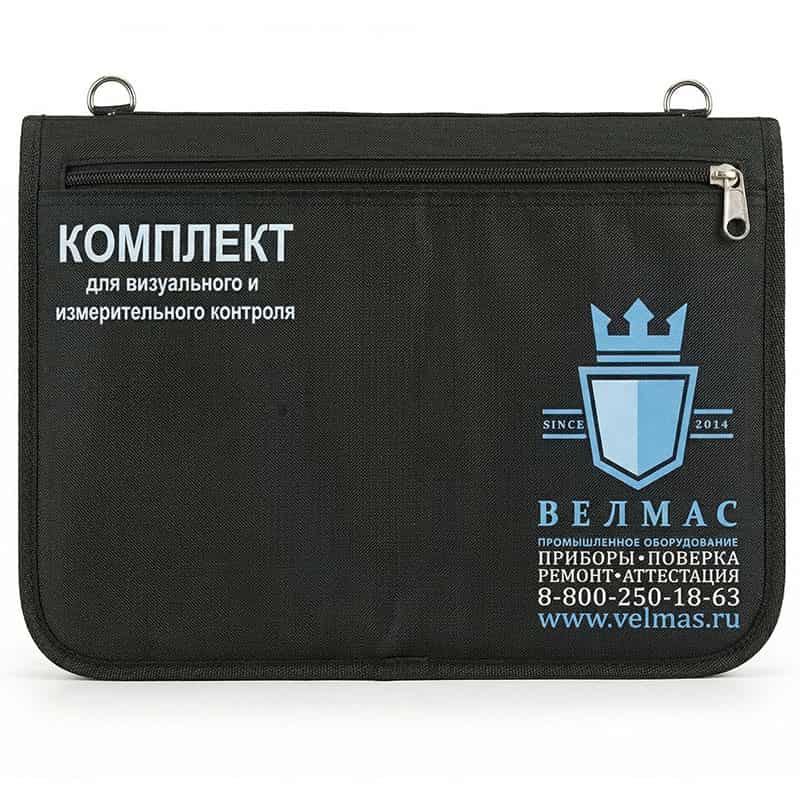

-Упаковочная сумка
