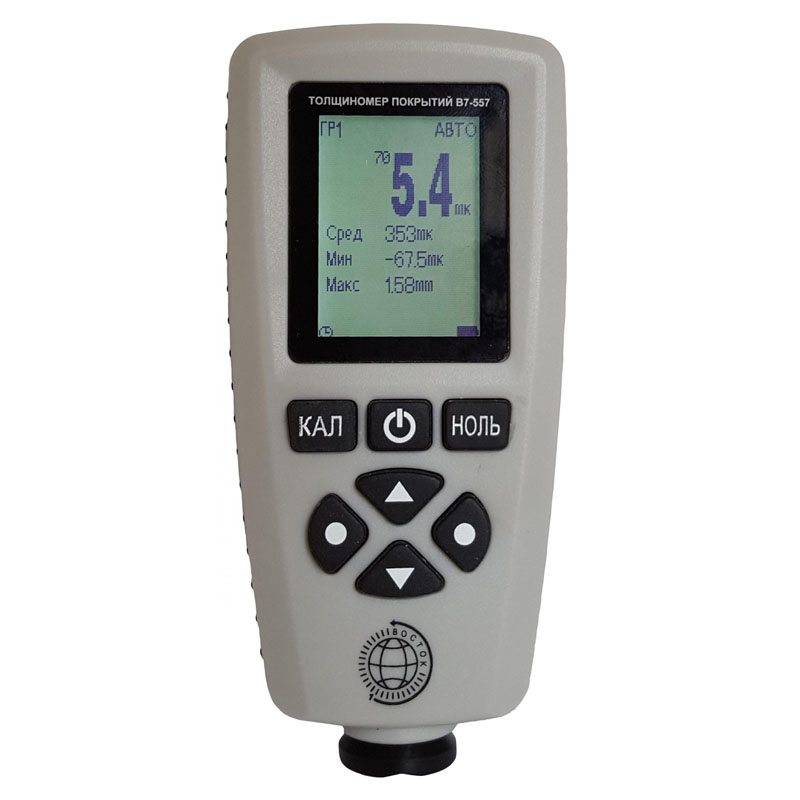

В7-557 толщиномер покрытий

Скачать инструкцию

Состояние в реестрах: Внесено в Государственный реестр СИ РФ

Толщиномеры покрытий В7-557 предназначены для измерений толщины диэлектрических и токопроводящих покрытий, нанесённых на токопроводящие магнитные или немагнитные материалы основания.

Толщиномеры предназначены для измерения толщины покрытий изделий при одностороннем доступе к контролируемому объекту. Толщиномеры предназначены для измерения толщины покрытий изделий с плоской и цилиндрической поверхностями со стороны контакта с датчиком. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях. Эксплуатация прибора возможна только при условии отсутствия сильных магнитных полей.

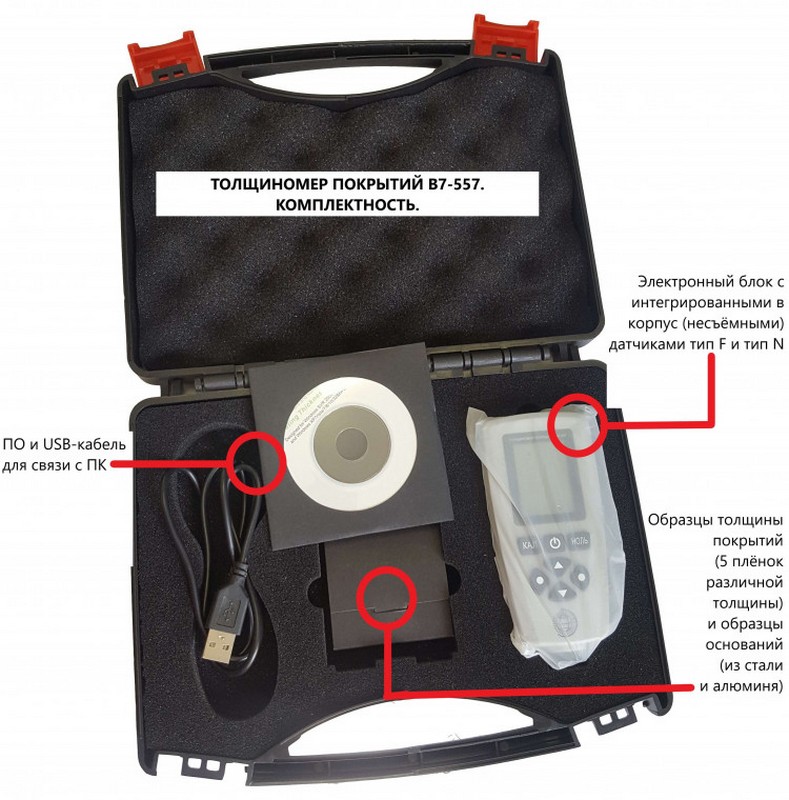

Принцип действия толщиномеров основан на магнитоиндукционном методе и методе вихревых токов. Толщиномеры состоят из электронного блока с двумя преобразователями (датчиками).

Толщиномеры покрытий модификации В7-557 с интегрированными в корпус прибора (несъёмными) датчиками применяются для измерений толщины немагнитных диэлектрических покрытий как на магнитных (с преобразователем типа F), так и на немагнитных (с преобразователем типа N) основаниях:

• преобразователь тип F (от лат. Ferrum – железо/сталь) для магнитных оснований из чёрных металлов, например: цинковое, алюминиевое, медное, кадмиевое или резиновое покрытие или краска лак, грунт, шпатлёвка, ржавчина на основании из железа и его сплавов: стали, чугуна.
• преобразователь тип N (от лат. Non Ferrum – не железо) для немагнитных оснований из цветных металлов, например: краска, резиновое, пластмассовое и эмалированное покрытие на основании из меди, алюминия, цинка, олова и т. д.

Отличительные особенности толщиномера покрытий модификации В7-557:

• комбинированный толщиномер с применением двух типов интегрированных в корпус прибора преобразователей: датчиком тип F (Чёрные металлы) и датчиком тип N (Цветные металлы) для измерения толщины покрытий и на магнитном и на немагнитном основаниях соответственно (тип FNF);

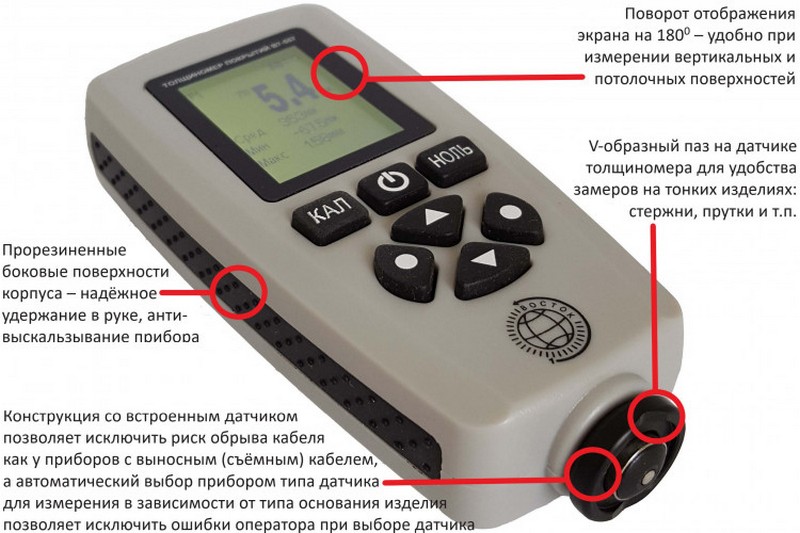

• конструкция со встроенным датчиком позволяет исключить риск обрыва кабеля как у приборов с выносным (съёмным) кабелем, а автоматический выбор прибором типа датчика для измерения в зависимости от типа основания изделия позволяет исключить ошибки оператора при выборе датчика;
• 2 режима замеров: одиночный (1 измерение/сек) и непрерывный, сканирование (3 измерения/сек);
• V-образный паз на датчике толщиномера для удобства замеров на тонких изделиях: стержни, прутки и т. п.;
• поворот отображения экрана на 1800 – удобно при измерении вертикальных и потолочных поверхностей;
• прорезиненные боковые поверхности корпуса – надёжное удержание в руке, анти-выскальзывание прибора;
• установка допустимых пределов измерений (max и min), оповещение при выходе за пределы установленных пороговых значений;
• статистическая обработка результатов измерений: среднее значение, макс. и мин. значения, к-во измерений в серии, стандартное отклонение;
• режим автоотключения питания, малое энергопотребление.
