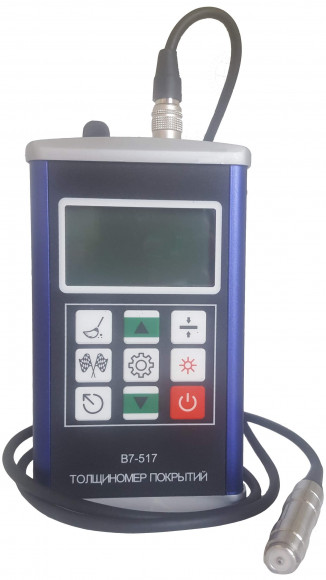

В7-517 толщиномер покрытий

Состояние в реестрах: Внесено в Государственный реестр СИ РФ

Толщиномеры покрытий В7-517 предназначены для измерений толщины диэлектрических и токопроводящих покрытий, нанесённых на токопроводящие магнитные или немагнитные материалы основания.

Толщиномеры предназначены для измерения толщины покрытий изделий при одностороннем доступе к контролируемому объекту. Толщиномеры предназначены для измерения толщины покрытий изделий с плоской и цилиндрической поверхностями со стороны контакта с датчиком. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях. Эксплуатация прибора возможна только при условии отсутствия сильных магнитных полей.

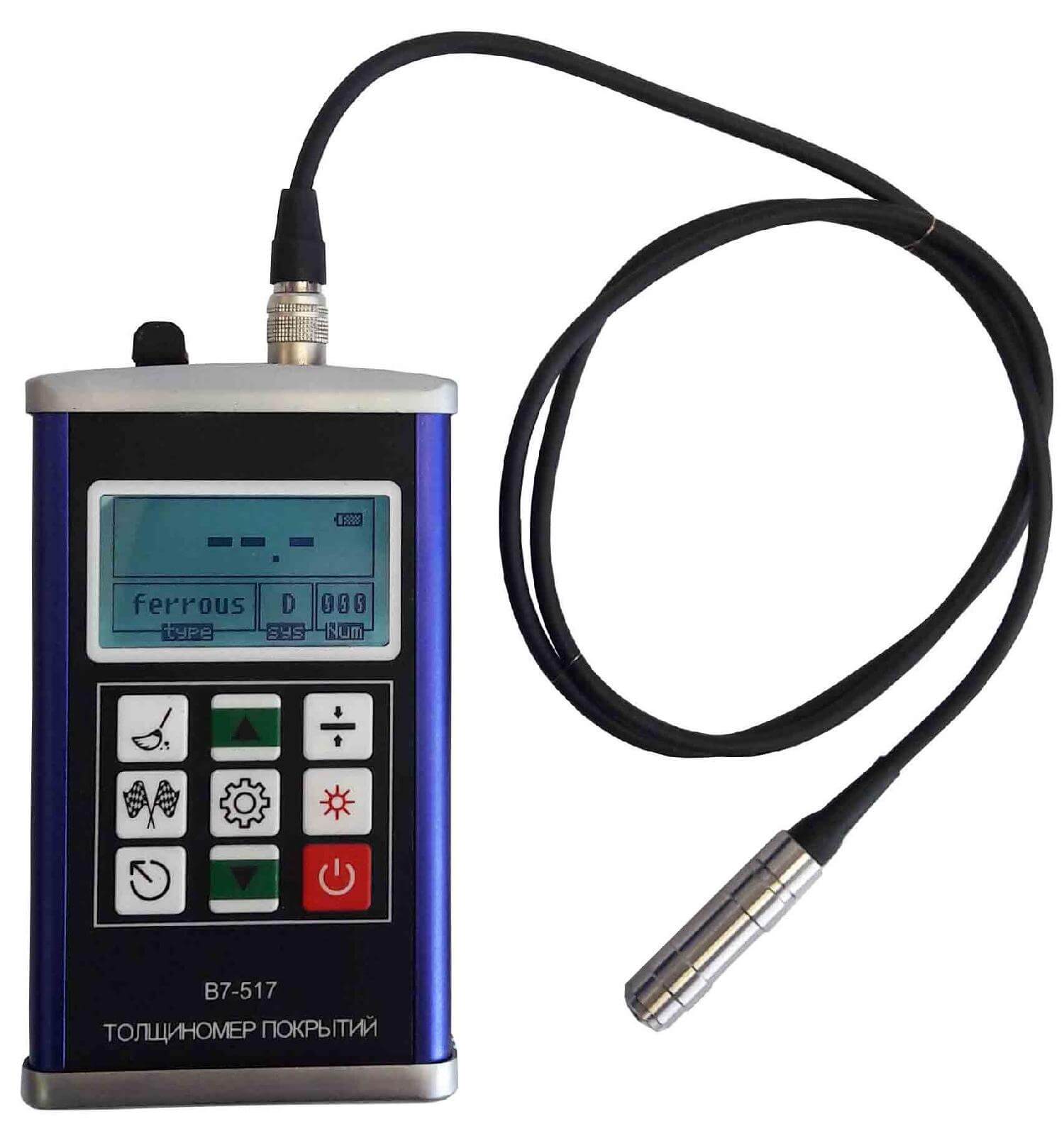

Принцип действия толщиномеров основан на магнитоиндукционном методе и методе вихревых токов. Толщиномеры состоят из электронного блока и преобразователя (датчика).

Толщиномеры покрытий модификации В7-517 с выносным (съёмным) датчиком применяются для измерений толщины немагнитных диэлектрических покрытий (с преобразователем типа F на магнитных основаниях и с преобразователем типа N на немагнитных основаниях):

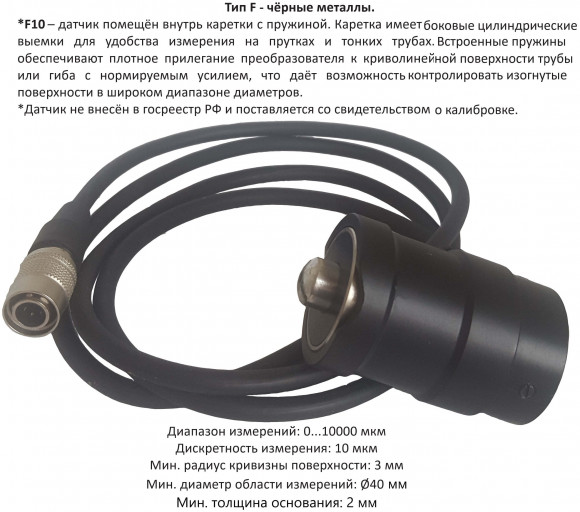

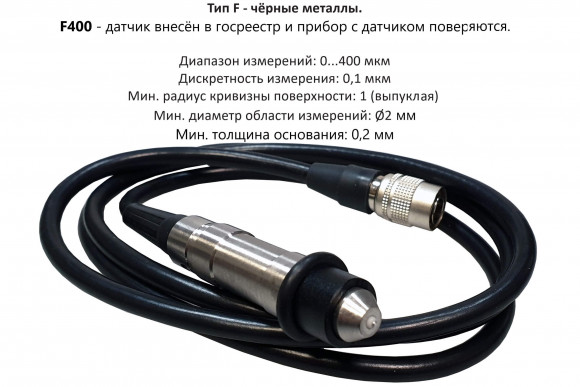

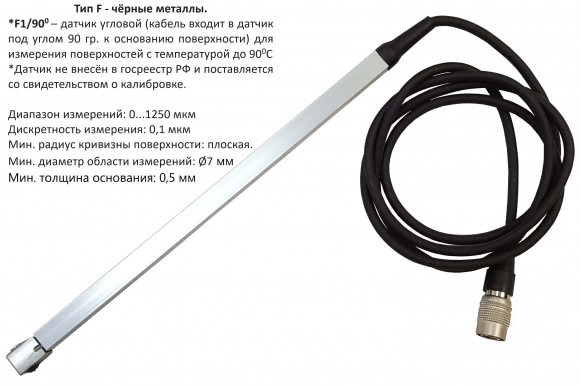

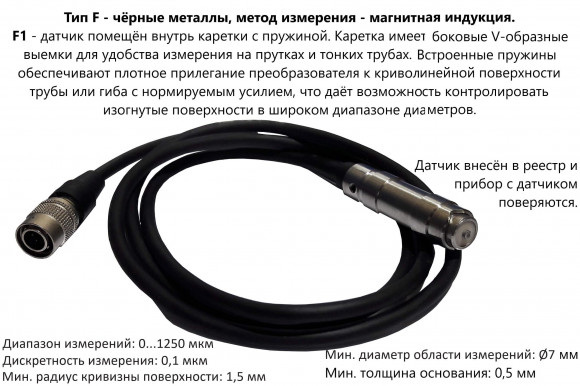

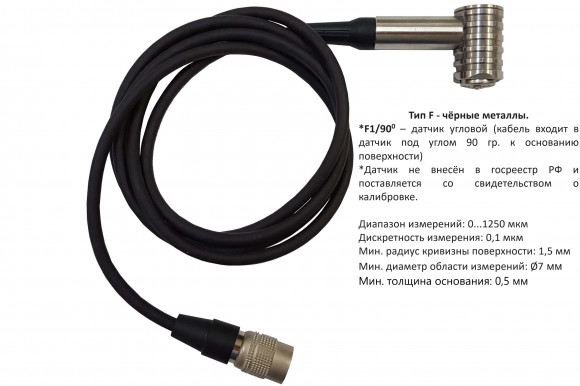

• преобразователь тип F (от лат. Ferrum – железо/сталь) для магнитных оснований из чёрных металлов, например: цинковое, алюминиевое, медное, кадмиевое или резиновое покрытие или краска лак, грунт, шпатлёвка, ржавчина на основании из железа и его сплавов: стали, чугуна.

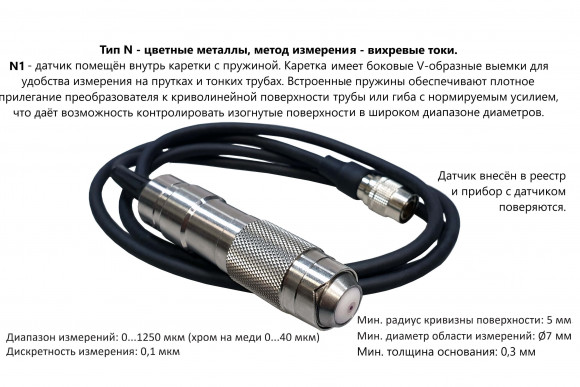

• преобразователь тип N (от лат. Non Ferrum – не железо) для немагнитных оснований из цветных металлов, например: краска, резиновое, пластмассовое и эмалированное покрытие на основании из меди, алюминия (в т. ч. фольга), цинка, олова и т. д.

Отличительные особенности толщиномера покрытий модификации В7-517:

• Комбинированный толщиномер с применением двух типов выносных преобразователей: F и N.
• Возможность использования 11 различных преобразователей для чёрных и цветных металлов, из них 3 внесены в госреестр РФ.
• Возможность измерения покрытия их хрома на медном основании.
• 2 режима замеров: одиночный (1 измерение/сек) и непрерывный, сканирование (3 измерения/сек);
• V-образный паз на основании преобразователя толщиномера для удобства замеров на тонких изделиях: стержни, прутки и др.;
• Установка допустимых пределов измерений (max и min), оповещение при выходе за пределы установленных пороговых значений;
• Статистическая обработка результатов измерений: среднее значение, макс. и мин. значения, к-во измерений в серии, стандартное отклонение;
• Возможность корректировки заводской калибровки прибора пользователем, когда преобразователь толщиномера изношен.
• Связь с ПК через USB для передачи данных, анализа и распечатки;
• Режим автоотключения питания, малое энергопотребление;
• Алюминиевый корпус прибора: стойкий к ударам, коррозии, легко очищается от производственной грязи и запылений.

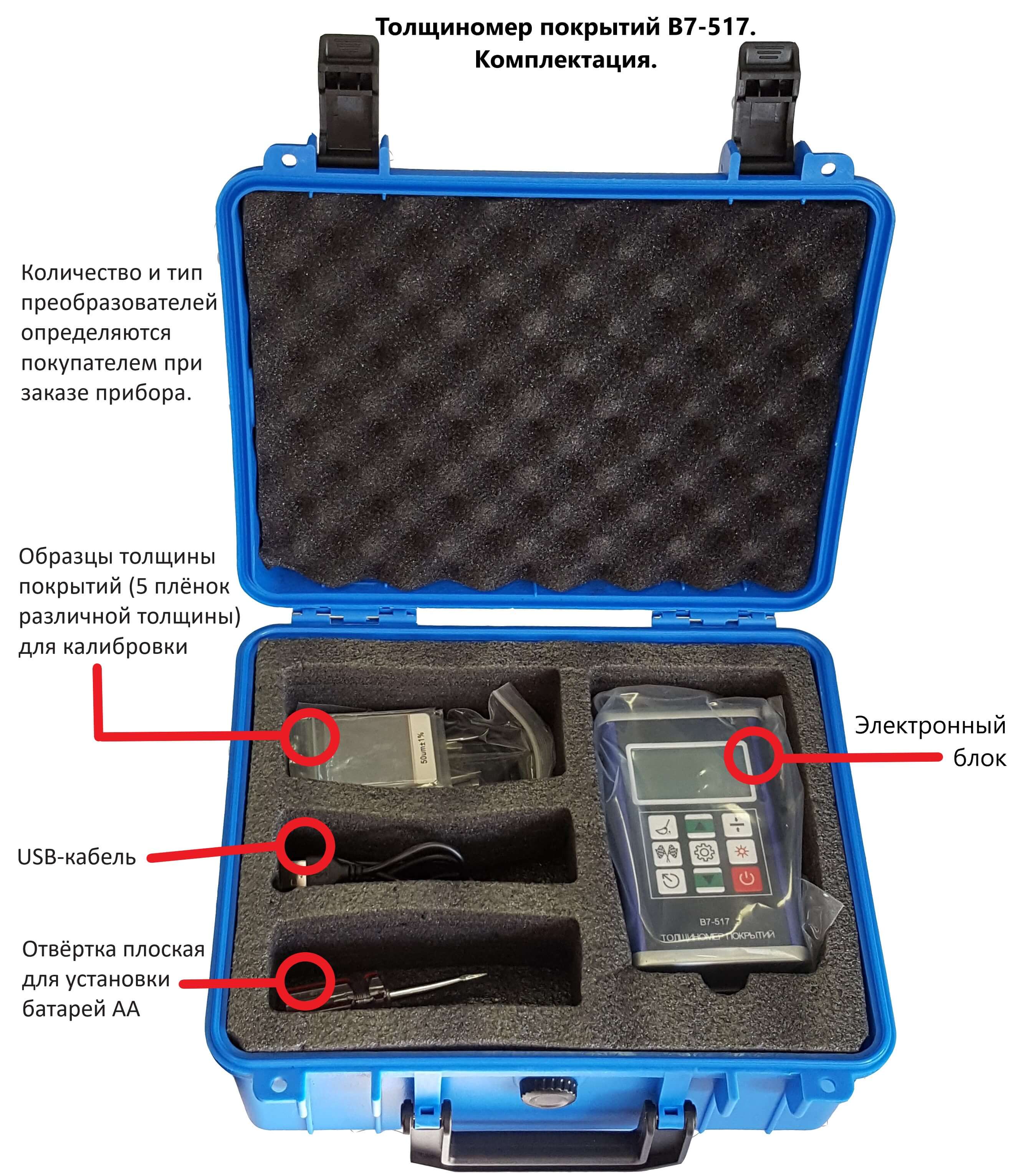

Наименование	Количество
Блок электронный с преобразователем (F1 или N1 по выбору заказчика)*	1 шт.
Руководство по эксплуатации с методикой поверки МП 203-33-2020	1 экз.

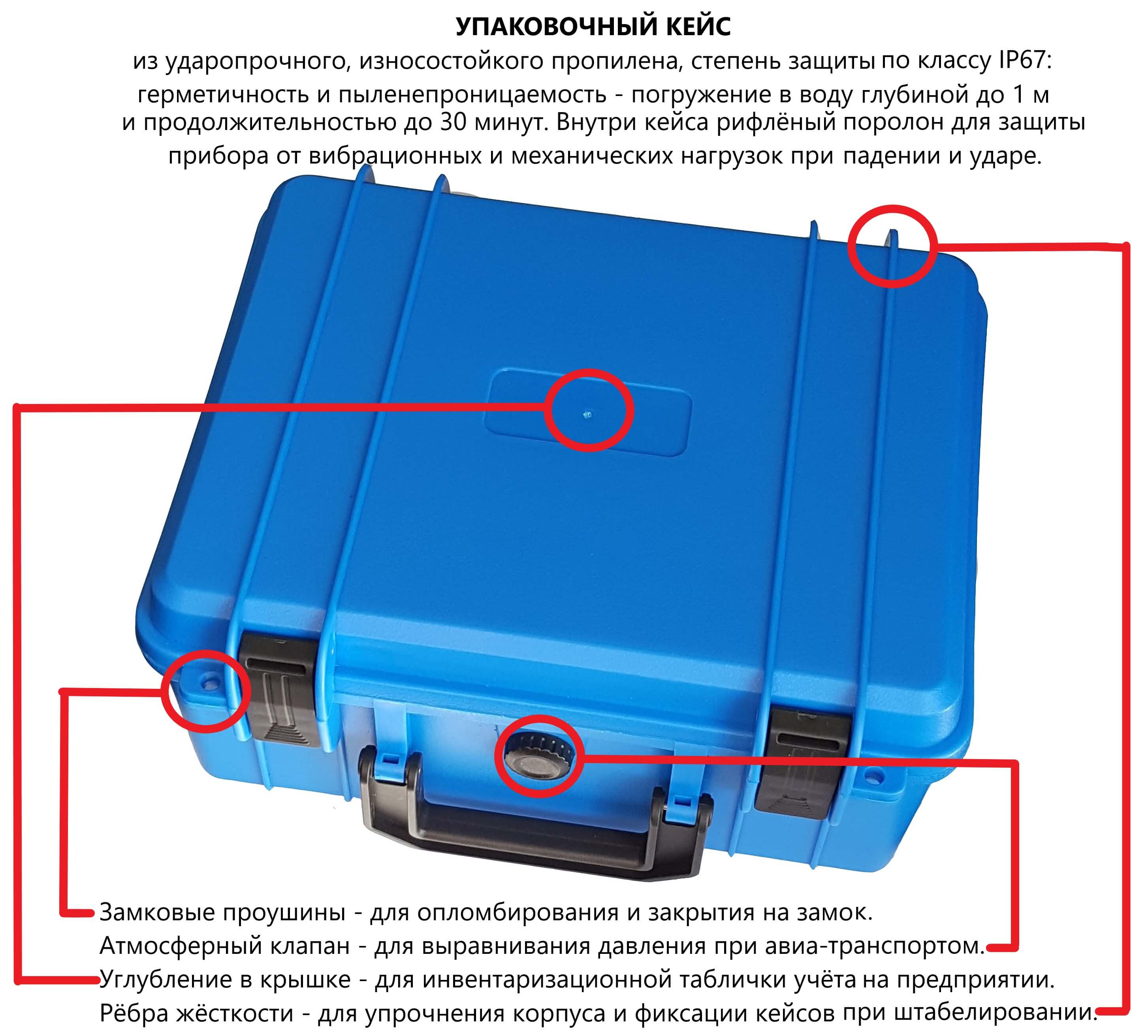

Упаковочный кейс	1 шт.
ПО с кабелем USB	1 компл.

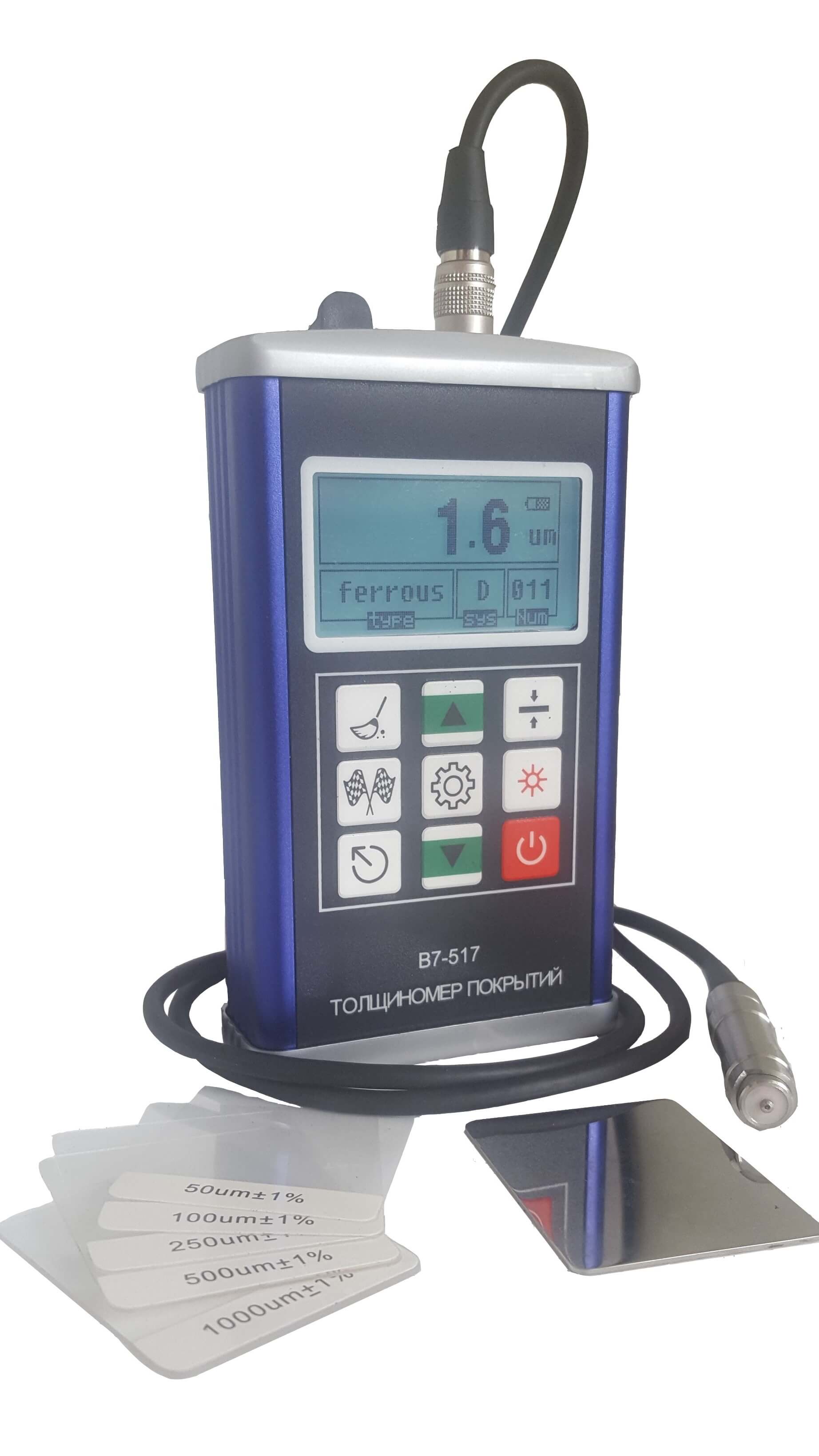

Образцы толщины покрытий (5 плёнок различной толщины)	1 компл.
Образцы основания для настройки нижней границы диапазона в случаях отсутствия доступа к непокрытой части металлического образца, на котором планируется проводить измерение толщины покрытия: - образец основания (сталь) - образец основания (алюминий)	На заказ
*Прибор поставляется с первичной поверкой, количество и тип дополнительных преобразователей определяются требованиями заказчика.
