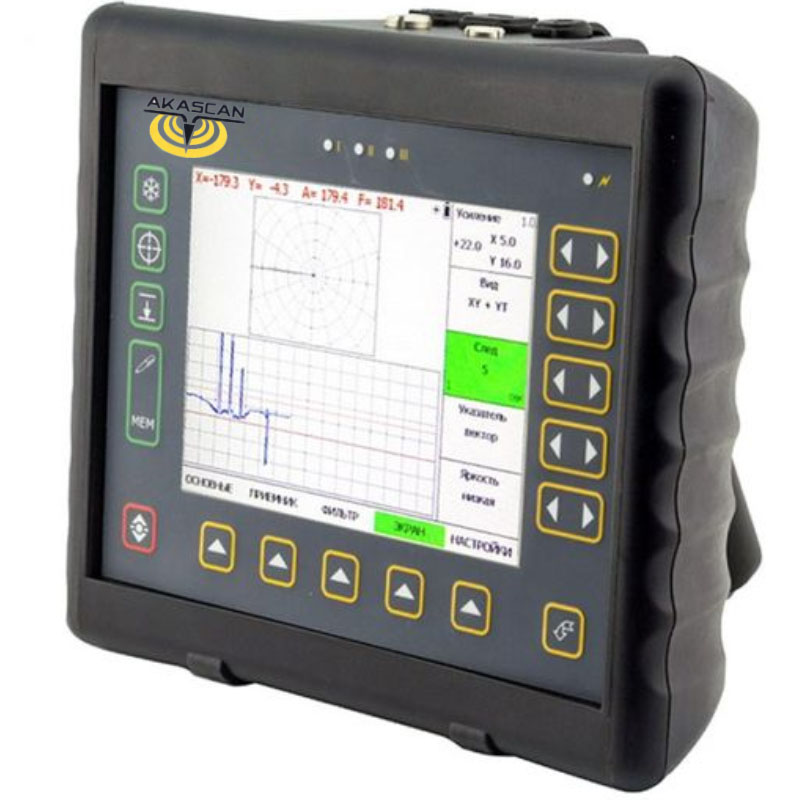

Многофункциональный дефектоскоп ВЕКТОР-СКАН
- Обзор
- Характеристики
- Отзывы1
Многофункциональный дефектоскоп ВЕКТОР-СКАН применяется для обследования электропроводящих объектов с целью обнаружения дефектов в виде трещин, коррозии, несплошностей и неоднородностей. Контролировать можно полуфабрикаты или изделия из самых разных материалов: сталей, углепластиков, цветных металлов. В работе используются разные способы контроля: вихретоковый, магнитоиндукционный, основанный на низкочастотных ультразвуковых импульсах, импедансный, ЭМА.
Прибором пользуются, чтобы определить толщину защитного слоя изделия, измерить электропроводность. С его помощью также обследуют нержавеющую сталь разных видов, измеряют глубину трещин на поверхности.
Работая с прибором, можно пользоваться разного рода вихретоковыми и динамическими преобразователями, если использовать специальные переходники.

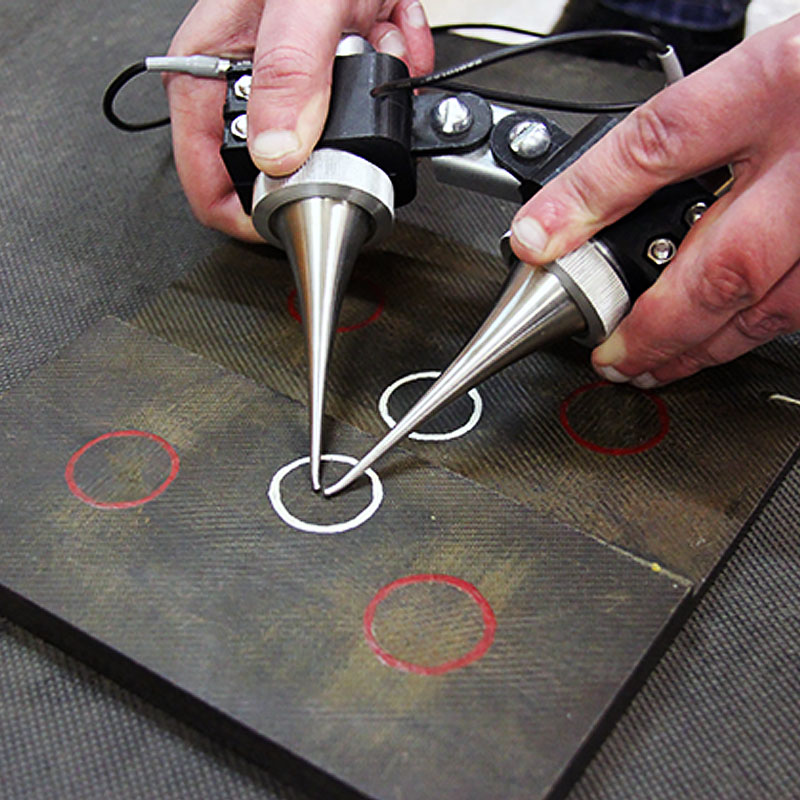

К прибору можно подключать низкочастотные преобразователи разных типов (пьезоэлектрические, импедансные и ЭМА, чтобы обследовать изделия, выполненные из металлов и композитов, для выявления расслоений, непропитки или непроклея).
Чувствительность прибора зависит от свойств обследуемого материала, используемых в работе преобразователей, от глубины, на которой расположены дефекты, а также от типа и размеров, пространственной ориентации дефектов.
Основные особенности модели:

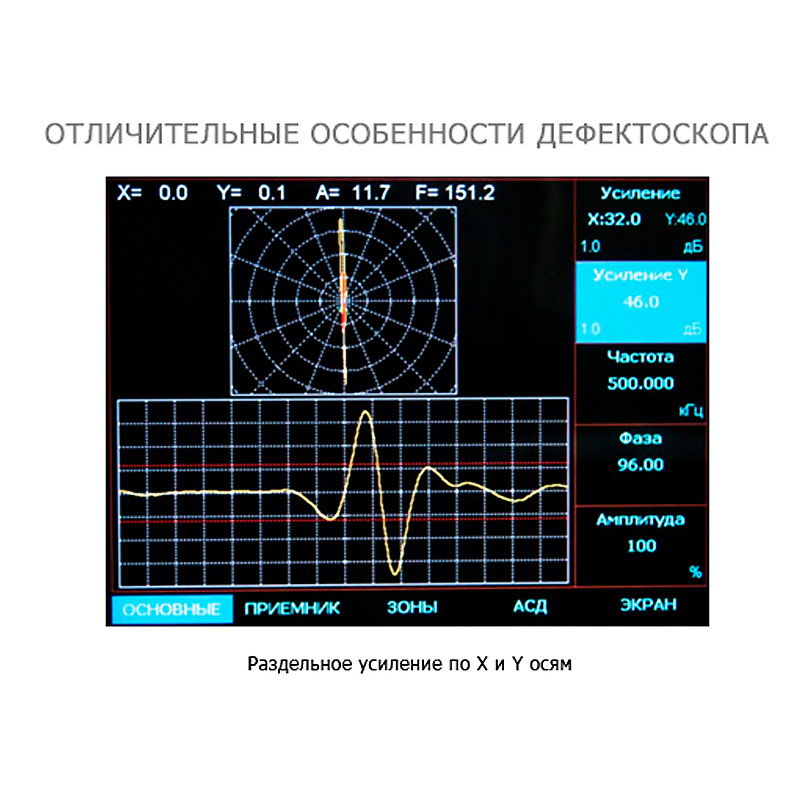

- Сигнал отображается на дисплее прибора сразу в двух плоскостях, первая - комплексная, вторая - амплитудно-временная.
- Имеется режим синхронизации, обеспечивающий взаимодействие прибора с вихретоковыми преобразователями.
- Прибор позволяет контролировать углепластики.
- Для обследования композитов или сотовых конструкций используются импедансные преобразователи.

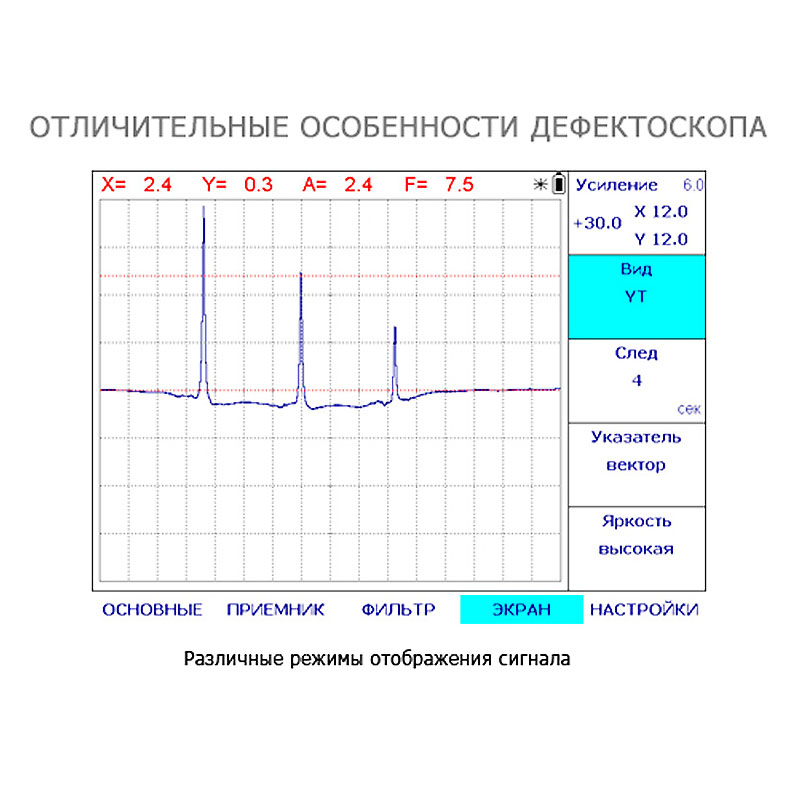

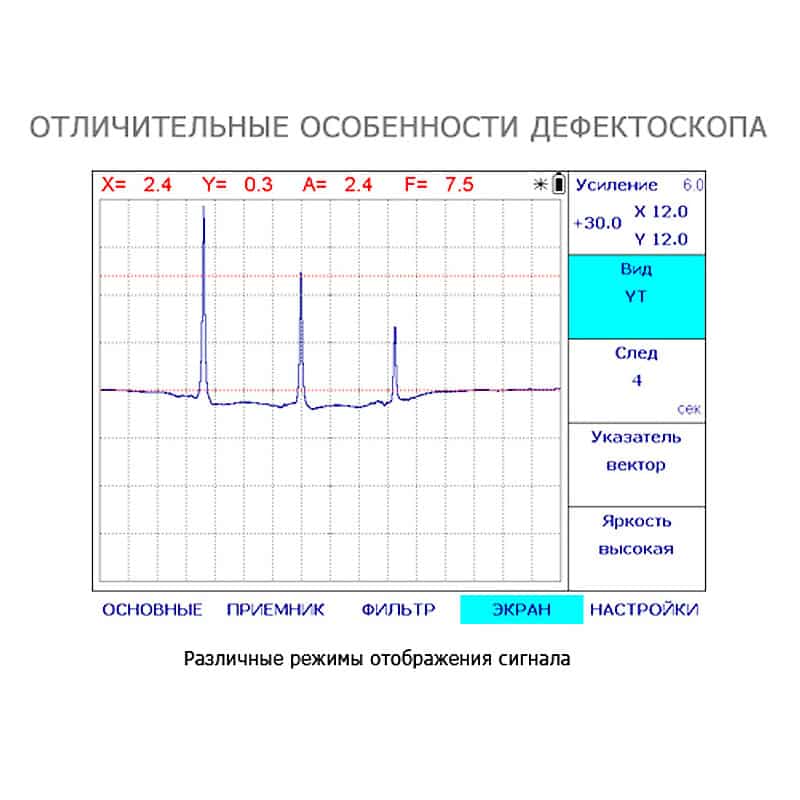

- Сигнал отображается в различных режимах.
- TFT дисплей позволяет легко считывать показания даже при ярком свете солнца.
- Прибор имеет морозостойкое исполнение.
- С помощью прибора выявляются дефекты, расположенные под слоем диэлектрика (лак, краска, теплоизоляция, герметик и т.п.).
- Для обеспечения энергопитания необходимы литий-ионные аккумуляторы.
- Встроено зарядное устройство.
- Эргономичный корпус выполнен из ABS пластика.
Технические характеристики:
| Диапазон регулировки усиления | от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ |
| Диапазон регулировки предварительного усилителя | от 0 до 40 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ |
| Диапазон изменения частоты | от 10Гц до 20МГц, с шагом 1, 10,100 и 1000 Гц |
| Регулировка амплитуды возбуждения преобразователя | 12.5%, 25%, 50%, 100% |
| Диапазон изменения фазы вектора | 0 - 359 °, с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 ° |
| Фильтр НЧ | регулируемый от 5 до 1000 Гц |
| Фильтр ВЧ | регулируемый от 2,5 до 500 Гц |
| Режим работы | стандартный, синхро-режим |
| Вид графика | XY, XY+YT, XY+AT, YT, YT+XT |
| След сигнала | 0-30 сек, с шагом 1 сек |

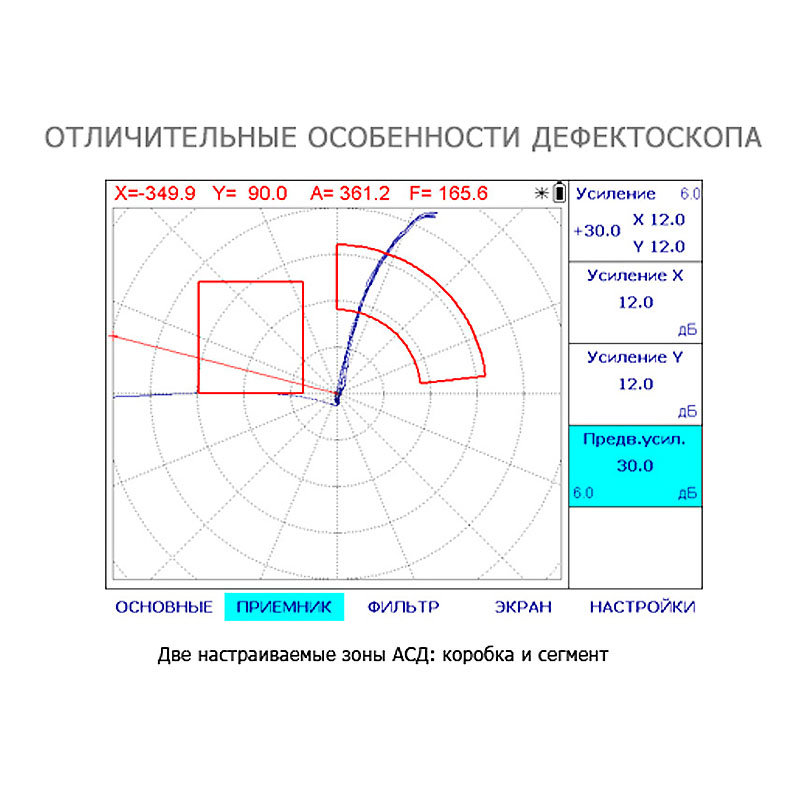

| Зоны АСД | коробка, сегмент |
| Режимы АСД | дефект в зоне, дефект вне зоны |
| Типы вывода на экран | вектор, точка |
| Типы преобразователей | дифференциальный, абсолютный, ротационный |
| Память настроек | 200 настроек |
| Память результатов | 500 протоколов контроля |
| Дисплей | цветной TFT 135х100 мм (640х480 точек) с регулируемой яркостью и регулировкой цветовой гаммы. Специальная функция смены фона для работы на ярком солнце |
| Интерфейс | USB |
| Разъемы преобразователей | 1 x Lemo0B + 1 x Lemo1B |
| Время непрерывной работы | 10 часов от аккумуляторов |
| Внешнее питание | 220 В, 50Гц AC |
| Напряжение питания | 18V/3,5A DC |
| Диапазон рабочих температур | от -30? C до +50° C |
| Размер электронного блока (В x Ш x Д) | 210 мм x 340 мм x 75 мм |
| Масса | 1,5 кг с аккумуляторами |
| Внесен в госреестр | Внесен |
Характеристики
Диапазон регулировки усиления: от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ
Диапазон регулировки предварительного усилителя: от 0 до 40 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ Диапазон изменения частоты: от 10Гц до 20МГц, с шагом 1, 10,100 и 1000 Гц Регулировка амплитуды возбуждения преобразователя: 12.5%, 25%, 50%, 100% Диапазон изменения фазы вектора: 0 - 359 град., с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 град. Фильтр НЧ: регулируемый от 5 до 1000 Гц Фильтр ВЧ: регулируемый от 2,5 до 500 Гц Режим работы: стандартный, синхро-режим Вид графика: XY, XY+YT, XY+AT, YT, YT+XT След сигнала: 0-30 сек, с шагом 1 сек Зоны АСД: коробка, сегмент Режимы АСД: дефект в зоне, дефект вне зоны Типы вывода на экран: вектор, точка Типы преобразователей: дифференциальный, абсолютный, ротационный Память настроек: 200 настроек Память результатов: 500 протоколов контроля Дисплей: цветной TFT 135х100 мм (640х480 точек) с регулируемой яркостью и регулировкой цветовой гаммы. Специальная функция смены фона для работы на ярком солнце Интерфейс: USB Разъемы преобразователей: 1 x Lemo0B + 1 x Lemo1B Время непрерывной работы: 10 часов от аккумуляторов Внешнее питание: 220 В, 50Гц AC Напряжение питания: 18V/3,5A DC Диапазон рабочих температур: от -30º C до +50° C Размер электронного блока (В x Ш x Д): 210 мм x 340 мм x 75 мм Масса: 1,5 кг с аккумуляторами Дополнительная информация
| |
| Производитель | «АКА-Скан», Россия |
| Поверка в комплекте | Включена в стоимость |
| Наличие экрана | Да |
| Наличие расширенного функционала | Нет |
| Только стандартый набор функций | Нет |
| Низкочастотный | Нет |
| Легкий и компактный | Нет |
| Диапазон рабочих температур, С | -30 — 50 |
| Время работы от аккумулятора, ч | 10 ч |
| Габариты электронного блока, мм | 210 × 340 × 75 м |
