В лаборатории с помощью системы вибрационных испытаний моделируется воспроизведение синусоидальных, случайных колебаний, резонансный поиск и задержка, классический шок и моделирование и т. д. Это важно для обеспечения качества продукции, исследований и разработок новых продуктов.

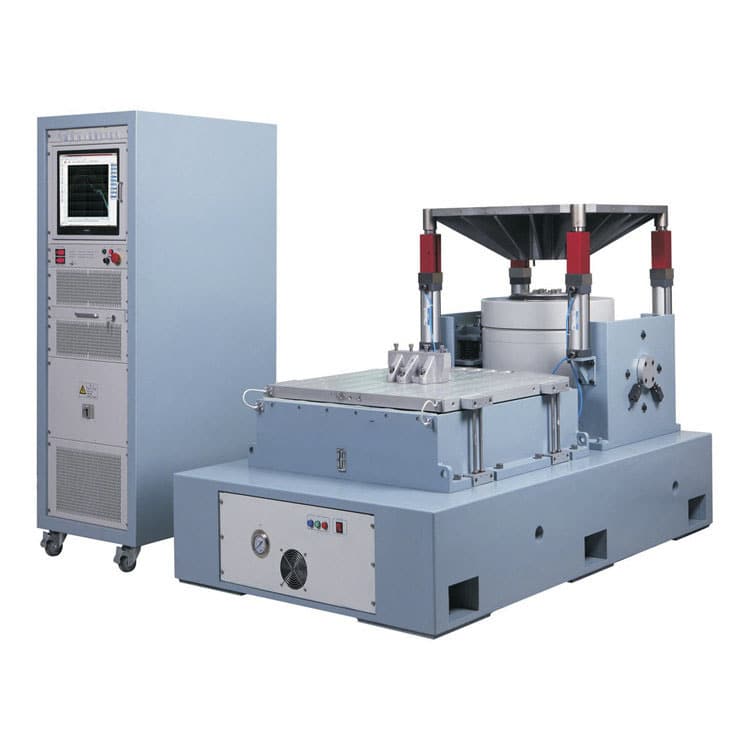

Вибростенды серии ES специально разработаны для обеспечения длительной эксплуатации. Установка виброустойчивого основания позволяет добиться вертикальной и горизонтальной вибрации. Стандартная платформа оснащена высокоэффективным противоударным устройством с подушкой безопасности, что позволяет свести к минимуму вибрацию, передаваемую зданию, и в то же время избежать необходимости в дополнительном фундаменте.
В комплекте с вибростендом имеются усилитель мощности и система управления измерением вибрации в соответствии с национальными и международными стандартами (такими как: MIL-STD, DIN.ISO.ASTM, IEC.ISTA, GB. GJB, JIS. BS. и т. д.), чтобы обеспечить техническую поддержку для установления контроля качества продукции.
Функции Вибростендов серии ES:
- Прочная система подвески и управление линейным движением. Сильная грузоподъемность. Хорошие направляющие функции, высокая стабильность.
- Подушка безопасности в центре нагрузки имеет высокую статическую и низкую динамическую жесткость. Высокая грузоподъемность, отличные характеристики при изменении амплитуды.
- Высокоэффективное переключение мощности класса D, пиковый ток 3 сигма обеспечивает наилучшее энергопотребление и минимизация гармонического искажения.
- Быстрая самодиагностика с защитной блокировкой, высокая надежность безопасности. Устройство изоляции ударов подушки безопасности для вибрационной платформы без необходимости дополнительного фундамента, идеальное воспроизведение вибрационной волны и снижение коэффициента передачи вибрации
- Горизонтальная и вертикальная платформа расширения для различного применения.
- Простое управление контроллером.
Машина для испытания на вибрацию используется для проверки свойств объектов/продуктов в условиях вибрации при транспортировке, например, на лодках, автомобилях, грузовиках и поездах. Он широко применяется для электронных, электрических и механических, фотоэлектрических, автомобильных, игрушек и т. д.
Преимущества Вибростендов серии ES:
- ЖК-компьютерное управление, простота в эксплуатации;
- Равномерная вибрация, легко регулировать амплитуду, амплитуду предиката;
- Большой диапазон регулировки амплитуды, низкий уровень шума;
- Фиксированная частота, частота развертки и функция многоступенчатого случайного тестирования.
Особенности Вибростендов серии ES:
- Диапазон синусоидальной силы : 1 кН ~ 70 кН;
- Высококачественная пружина, отличная производительность на низкой частоте;
- Соотношение случайной силы и силы 1 :1;
- Отличная магнитная однородность;
- Увеличенная синусоидальная сила возбуждения в 2 и 3 раза;
- Синусоидальный, случайный, ударный и т. д. тест;
- Максимальное смещение Р~Р (мм): 25 мм, 40 мм, 51 мм, 76 мм или 100 мм;
- Отличная производительность воздуходувки, низкий уровень шума и длительный срок службы;
- Оптимизированная конструкция арматуры : свет, отличная устойчивость к вибрации.
Методы тестирования:
Тестирование случайной вибрации воспроизводит сложные частоты в выбранной полосе пропускания. Вибрационная среда может иметь влияние из нескольких источников, например, от колес на дороге. При таком вибрационном воздействии более точным может быть анализ и тестирование с использованием случайной вибрации. При случайной вибрации основной проблемой является спектральный состав генерируемой вибрации. Большинство испытаний на случайную вибрацию проводятся с использованием случайных предположений Гаусса, где максимальная амплитуда не поддается определению, а уровни измеряются в среднеквадратичных значениях.
Технические характеристики
Модель |
ES-1-150 |
ES -1С-150 |
ES -2- 150 |
ES -2- 230 |
ES -3-150 |
ES -3-230 |
ES -6-230 |
ES -10-240 |
ES -10д-240 |
| Номинальная случайная сила возбуждения/ синусоидальная сила возбуждения, кН |
1 | 1,5 | 2 | 2 | 3 | 3 | 6 | 10 | 10 |
| Ударная сила, кН | 2 | 3 | 4 | 4 | 6 | 6 | 12 | 20 | 20 |
| Диапазон частот, НЗ | 5- 4500 | 5-4500 | 5- 4500 | 5- 2500 | 5-4000 | 5-2500 | 5-3500 | 5-3000 | 5-3000 |
| Максимальное ускорение, м/ с² | 500 | 750 | 1000 | 250 | 1000 | 350 | 1000 | 1000 | 1000 |
| Максимальная скорость, м/с | 2 | 2 | 2 | 1,5 | 2 | 1,5 | 1,8 | 1,8 | 1,8 |
| Максимальное смещение P~P, мм | 25 | 25 | 25 | 40 | 25 | 40 | 51 | 51 | 51 |
| Максимальная загрузка, кг | 70 | 70 | 70 | 140 | 120 | 140 | 300 | 300 | 300 |
| Модель шейкера | ЭТ-1 | ЭТ-1,5 | ЭТ-2 | ЭТ-2 | ЭТ-3 | ЭТ-3 | ЭТ-6 | ЭТ-10 | ЭТ-10 |
| Эквивалентная масса движущихся частей (кг) | 2 | 2 | 2 | 8 | 3 | 8,5 | 6 | 10 | 10 |
| Размер расширителя головки (рабочий стол), мм | 150 | 150 | 150 | 230 | 150 | 230 | 230 | 240 | 240 |
| Вес, кг | 395 | 395 | 395 | 430 | 480 | 430 | 590 | 900 | 900 |
| Размер (ДхШхВ), мм | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 2.5 | 2.5 |
| Модель усилителя мощности | СДА-1 | СДА-1С | СДА-2 | СДА-2 | СДА-3 | СДА-3 | СДА-6 | СДА-10 | СДА-10 |
| Усилитель мощности, кВа | 1 | 1,5 | 2 | 2 | 3 | 3 | 6 | 10 | 10 |
| Источник питания, кВа | 4 | 4,5 | 5,5 | 5,5 | 6,5 | 16 | 21 | 21 | 21 |
| Вес, кг | 160 | 160 | 200 | 200 | 200 | 200 | 240 | 400 | 400 |
| Размер (ДхШхВ), мм | 607×820×1593 | ||||||||
| Метод охлаждения | Принудительное охлаждения | ||||||||
| Модель воздуходувки | B200 | B200 | B200 | B200 | B200 | B200 | B1000 | B1000 | B1000 |
| Мощность, кВт | 0.75 | 0.75 | 0.75 | 0.75 | 0.75 | 0.75 | 4 | 4 | 4 |
| Скорость потока, м³/с | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.33 | 0.33 | 0.33 |
| Давление, кПа | 1 | 1 | 1 | 1 | 1 | 1 | 3,5 | 3,5 | 3,5 |
| Вес, кг | 30 | 30 | 30 | 30 | 30 | 30 | 115 | 115 | 115 |
