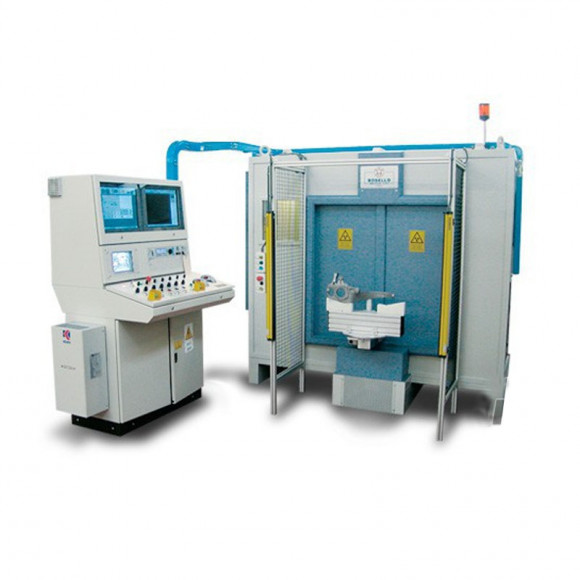

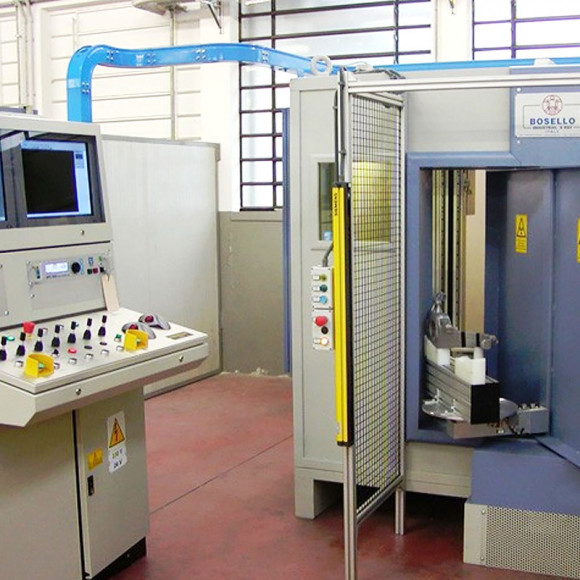

Рентгенотелевизионная установка ACRE 802 включается в состав производственных конвейерных линий с целью проверки продукции. Камера радиационной защиты, сделанная из таких материалов, как свинец и сталь, удовлетворяет нормативам всех мировых стандартов. Перемещение установки производится погрузчиком, это предоставляет возможность разместить ее на любом участке производственного цеха.
Чтобы контролировать работу установки, используется специальное ПО. Оно управляет движениями пятиосевого манипулятора: это вертикальное, горизонтальное, наклонное перемещение рентген-трубки и детектора излучения, поворот стола для загрузки объектов контроля вокруг собственной оси на 180 градусов, поворот дверцы.
Техобслуживание производится путем использования дверцы, которая располагается на задней стенке камеры. Наблюдать за работой можно через специальное окошко на передней стенке. Оно защищено от рентген-излучения.
Манипулятор оснащен специальной системой, которая диафрагмирует пучок рентген-лучей.
Для управления системой предусмотрена интегрированная в установку панель, на ней расположены управляющие кнопки, а также джойстики, перемещающие манипулятор. Изображение выводится на два монитора в онлайн режиме. Подключиться к сети можно через порт Ethernet.
Основные особенности установки:
- Высокоскоростная установка положений.
- Возможна проверка объектов габаритами до 400х800 мм, весом до 25 кг.
- Полное соответствие камеры радиационной защиты всем действующим в мире стандартам в области радиационной защиты и охраны окружающей среды.
- Пятиосевой манипулятор, управляемый специальным ПО.
- Панель управления с двумя мониторами. 19-дюймовый предназначен для отображения текущих параметров работы. Радиоскопическое изображение можно наблюдать на 17-дюймовом дисплее.
- Эргономичная консоль.
- Программное обеспечение позволяет создавать и распечатывать отчеты.
- Специальная программа VISUAL FARIS автоматически анализирует и определяет дефекты.
- В качестве детектора рентген-излученияможно использовать РЭОП либо плоскопанельный детектор.
- Главное отличие камеры от аналогов — наличие поворачивающейся на 180o градусов автоматической двери и двух загрузочных столов. В период загрузки контролируемой детали на внешний стол контролируется второе изделие, находящееся на внутреннем столе. Это обеспечивает максимально эффективное использование времени работы и исключение простоев в связи с необходимостью закрепить контролируемые изделия.
