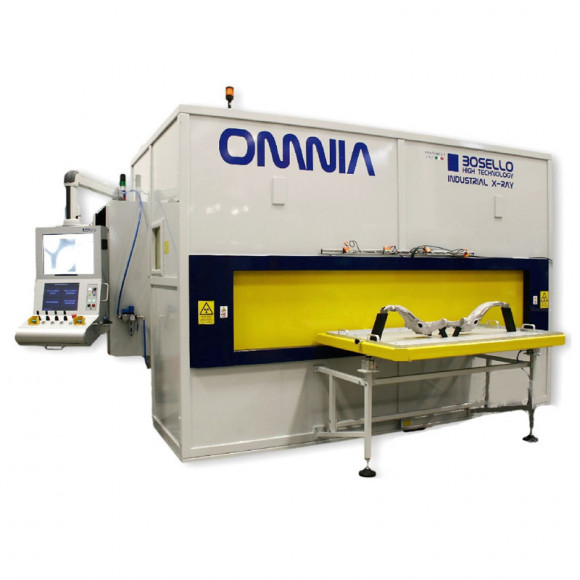

Рентгенотелевизионная установка Omnia

Рентгенотелевизионная установка Omnia разработана для выполнения проверки литья неразрушающим радиоскопическим методом. Исследованиям могут подвергаться отливки, выполненные из таких материалов, как чугун или цветные металлы. Установка может работать в паре с имеющими мощность 160, 225 или 320 кВт рентген-аппаратами.

Согласно требованиям международных нормативов, действующих в сфере защиты и охраны окружающей среды, при изготовлении камеры радиационной защиты производитель использовал свинец и сталь — оптимальные материалы для задержки рентгеновского излучения. Поэтому установка не нуждается в дополнительной защите от радиации.

В конструкции камеры, кроме рабочей зоны, имеются две пневматически закрывающиеся дверцы для загрузки образцов, одна дверца для техобслуживания. Также есть защищенное от рентген-излучения окно, позволяющее вести наблюдение. Отлитые детали укладываются на паллеты. Контролирует работу установки контроллер со множеством функций, обеспечивающий IV уровень безопасности.

В конструкции установки имеется манипулятор, обладающий 9 осями перемещения. Благодаря тому, что в его конструкции детектор и рентген- трубка не имеют между собой жёсткой связи, их перемещение относительно друг друга может быть как синхронным, так и независимым. В оснащение манипулятора также включена система диафрагмирования рентген-лучей.

На встроенной в корпус управляющей панели располагаются сенсорные мониторы и угловая консоль. На ней находятся кнопки, с помощью которых осуществляется установкой, и джойстики, используя которые можно управлять движениями манипулятора, менять параметры напряжения и тока. Чтобы подключить установку к локальной сети, используется Ethernet-порт. При заказе базового комплекта установка поставляется с видеопроцессором BHT IP.

Преимущества установки Omnia:

• Скорость установки положений составляет 15 метров минуту.
• Габариты обследуемого объекта не должны превышать 160×100×50 мм, при этом его вес должен быть не более 40 кг.

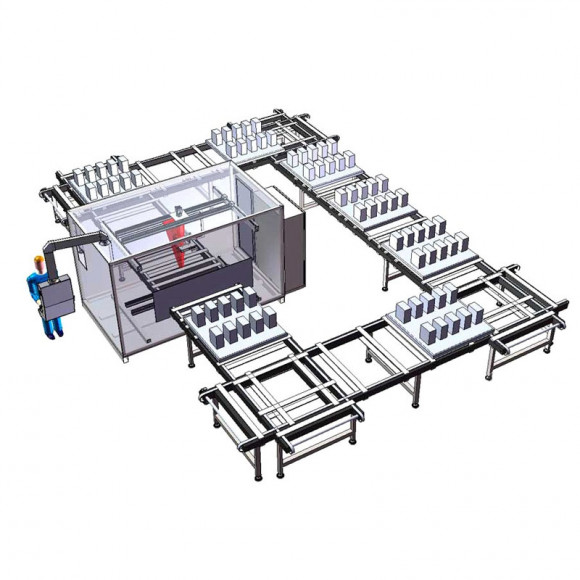

• Механизм вращения поддонов обеспечивает высокую скорость погрузки/разгрузки.
• оптимальные условия осмотра благодаря девятиосному манипулятору.
• Высокая скорость позиционирования.
• Анализ при помощи системы ADR Faris.
• Время одного цикла не превышает 7 секунд.
