Свинцовые усиливающие экраны Арион СЭ предназначены для повышения чувствительности рентгеновских пленок и фильтрации первичного, рассеянного и обратного ионизирующего излучения. В совокупности это способствует сокращению времени экспозиции, усилению контрастности и улучшению качества снимка.

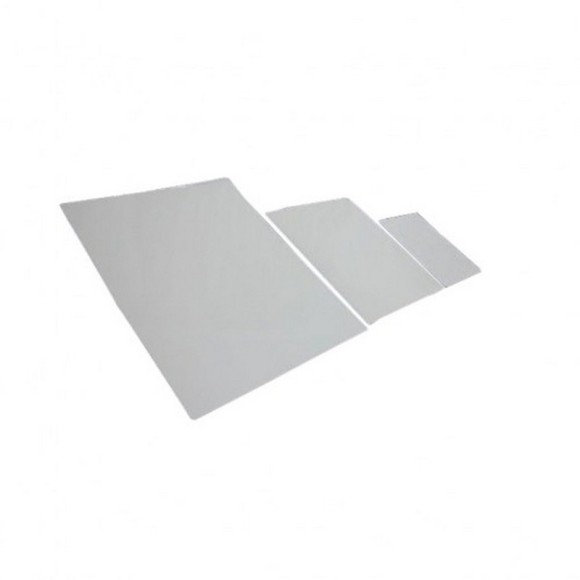

Экраны Арион СЭ представляют собой двухслойную пластину из пластиковой подложки и тонкой свинцовой фольги с защитным покрытием. Изготавливаются в соответствии с ТУ 4276-047-96651179-2016, согласно требованиям ГОСТ ISO 17636-1-2017, ГОСТ ISO 17636-2-2017, ГОСТ 15843-79, ГОСТ 7512-82.
Принцип действия и применение
Усиливающее действие свинцовых экранов основано на просвечивании пленки вторичными электронами, выбитыми из свинцовой фольги фотонами рентгеновского излучения. Ввиду очень малого пробега эти электроны практически полностью поглощаются пленкой, увеличивая степень потемнения, но при этом не снижая качества изображения.
Усиливающие свинцовые экраны Арион СЭ применяются в кассетах с несенсибилизированными пленками класса С2–С6 по ISO 11699-1-2008 и широко используются с рентгеновскими аппаратами постоянного потенциала стационарного и переносного типа. Также возможно применение свинцовых экранов с импульсными аппаратами. В этом случае эффекта сокращения продолжительности экспозиции не происходит, однако качество снимка все равно заметно улучшается.
Свинцовый слой
Экраны Арион СЭ выпускаются в трех вариантах: с толщиной свинцового слоя 0,05, 0,1 и 0,2 мм.
Экран выбирается в зависимости от источника ионизирующего излучения. Согласно ГОСТ 7512-82, если напряжение на трубке рентгеновского аппарата составляет 100–300 кВ, должны использоваться усиливающие свинцовые экраны толщиной 0,05–0,1 мм. Если напряжение на трубке превышает 300 кВ, используются свинцовые экраны толщиной 0,1–0,2 мм.
Во время проведения экспозиции свинцовые экраны располагаются согласно выбранной схеме контроля.
Упаковка и транспортирование
Стандартно усиливающие экраны Арион СЭ поставляются в упаковках по 25 шт. (0,2 мм) и 50 шт. (0,1 и 0,05 мм). Каждый экран проложен защитной пленкой. Пример маркировки, наносимой на упаковку: Экраны свинцовые АРИОН СЭ — 300 × 400 / 0,2, где 300 — ширина экрана (мм), 400 — длина экрана (мм), 0,2 — толщина свинцового слоя (мм).
Транспортирование экранов производится в деревянных ящиках, которые защищают их от случайных ударов и деформации.
Технические характеристики
| Наименование параметра | Значение |
| Арион СЭ — 300 × 400 / 0,05 | |
| Материал | Свинец |
| Материал подложки | Mylar |
| Материал защитного слоя | Бесцветный лак |
| Толщина свинцового слоя, мм | 0,05 |
| Толщина подложки, мм | 0,25 |
| Толщина защитного покрытия, мм | 0,01 |
| Ширина экрана, мм | 300 ± 1 |
| Длина экрана, мм | 400 ± 1 |
| Арион СЭ — 300 × 400 / 0,1 | |
| Материал | Свинец |
| Материал подложки | Mylar |
| Материал защитного слоя | Бесцветный лак |
| Толщина свинцового слоя, мм | 0,09 ÷ 0,1 |
| Толщина подложки, мм | 0,25 |
| Толщина защитного покрытия, мм | 0,01 |
| Ширина экрана, мм | 300 ± 1 |
| Длина экрана, мм | 400 ± 1 |
| Арион СЭ — 300 × 400 / 0,2 | |
| Материал | Свинец |
| Материал подложки | Mylar |
| Материал защитного слоя | Бесцветный лак |
| Толщина свинцового слоя, мм | 0,20 |
| Толщина подложки, мм | 0,25 |
| Толщина защитного покрытия, мм | 0,01 |
| Ширина экрана, мм | 300 ± 1 |
| Длина экрана, мм | 400 ± 1 |
