Намагничивающее устройство на постоянных магнитах ПРОМТ МПД-DC используется для проведения оперативного магнитопорошкового контроля в труднодоступных местах, объектов сложной формы и в случае, когда электрическое питание контролирующего оборудования запрещено по нормативным документам или невозможно. Устройство имеет гибкий магнитопровод. Является модифицированной версией устройства NOVOTEST МПД-DC.
С помощью МПД-DC осуществляется магнитопорошковый контроль в конструкциях из ферромагнитных материалов с целью выявления поверхностных и подповерхностных нарушений сплошности материала: трещин, флокен, волосовин, непроваров сварных соединений, различных надрывов и многого другого в соответствии с ГОСТ 56512-2015.
Магнитопорошковый дефектоскоп ПРОМТ МПД-DC незаменим в случаях, когда нет возможности эксплуатации электромагнитов, подача электроэнергии затруднена или ограничена по правилам техники безопасности. Например, при осуществлении высотных работ, в полевых условиях, при контроле качества внутренней поверхности котлов и емкостей с температурой окружающей среды от – 30°С до + 50°С и относительной влажностью до 95% при 35°С.
Помимо стандартного исполнения возможно изготовление устройства с длинной магнитопровода по требованиям заказчика. Также доступна к заказу модификация МПД-ПМ с увеличенной до 29,48 кг (65 фунтов) подъемной силой магнитов.
Назначение:
Намагничивание участков объекта из ферромагнитных материалов при проведении магнитопорошкового контроля.
Особенности:
-возможность проводить оперативный контроль изделий сложной формы и в труднодоступных местах;
-простота применения;
-не требуется подача электричества;
-гибкий магнитопровод;
-возможность изготовления устройств с нестандартной длинной магнитопровода;
-небольшой размер и вес изделия.
Конструкция прибора:

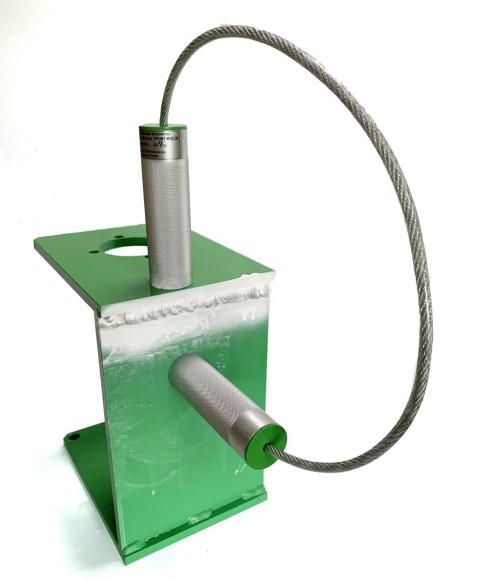

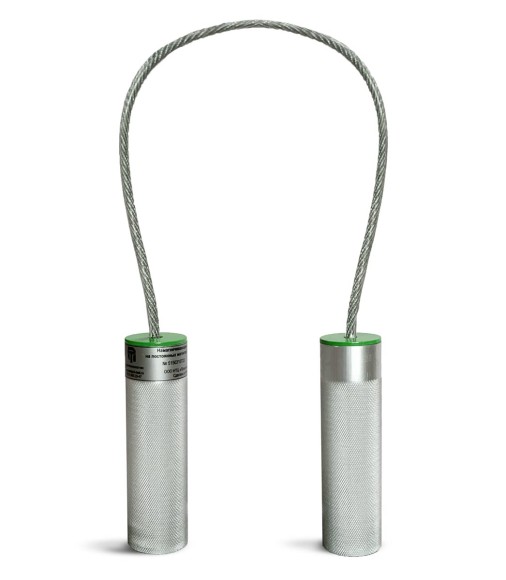

Устройство состоит из двух разнополюсных постоянных магнитов, которые находятся в цилиндрических корпусах, соединенных между собой гибким магнитопроводом. Такой магнитопровод позволяет МПД-DC проводить контроль в труднодоступных местах и угловых сварных соединений.

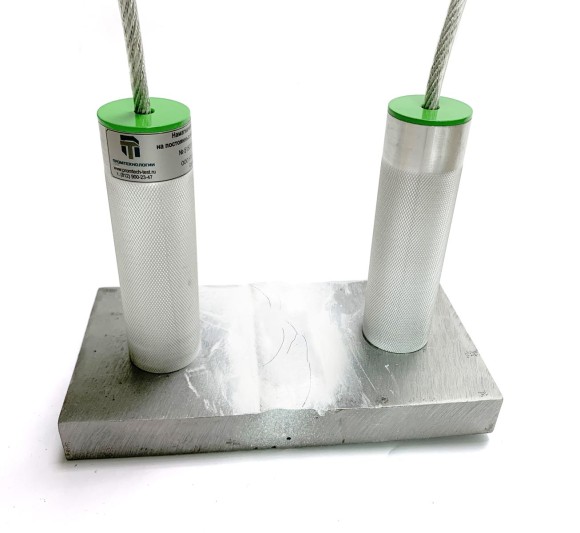

В зависимости от направления дефектов, прибор необходимо установить на контролируемую поверхность таким образом, чтобы направление поля Н было ориентировано под углом, близким 90 градусов к выявляемым дефектам.
Если направление дефектов неизвестно, то изделие намагнитить в двух взаимно перпендикулярных или более направлениях, проводя нанесение суспензии и осмотр поверхности после каждого намагничивания.
Если дефекты имеют зигзагообразный вид, то при магнитопорошковом методе выявления они образуют четкий индикаторный рисунок, даже при совпадении направления магнитного поля и дефектов.
Технические характеристики:
| Напряженность магнитного поля в центре воздушного зазора между полюсами | 200 кА/м |
| Напряжённость магнитного поля, в воздухе в средней области между рабочими торцами магнита, не менее | 65 кА/м |
| Магнитная индукция на поверхности магнитов | 450 мТл – максимальная 150 мТл – минимальная |
| Подъемная сила (отрывная сила магнитов), не менее: - МПД-DC - МПД-ПМ | - 22 кг (50 фунтов) - 29,48 кг (65 фунтов) |
| Длинна гибкого магнитопровода: - стандартный - удлиненный | - 500 мм - 800 мм |
| Условия эксплуатации: - температура - относительная влажность | от -30 °С до +50 °С до 95 % при температуре 35 °С |
| Габаритные размеры, не более | 31х600 мм |
| Вес, не более | 0,6 кг |

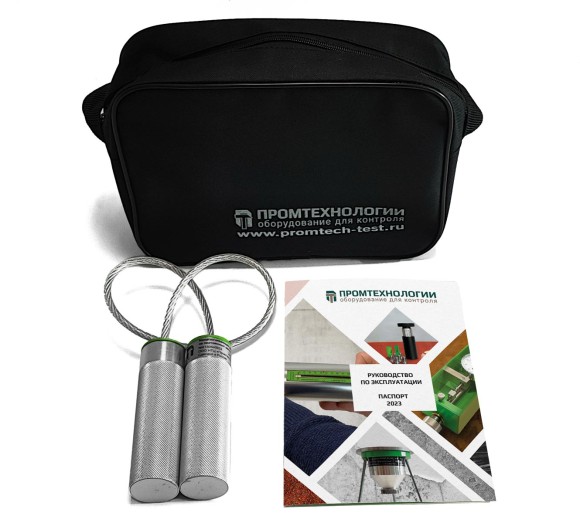

Комплект поставки:
- Намагничивающее устройство
- Паспорт
- Упаковочная тара
