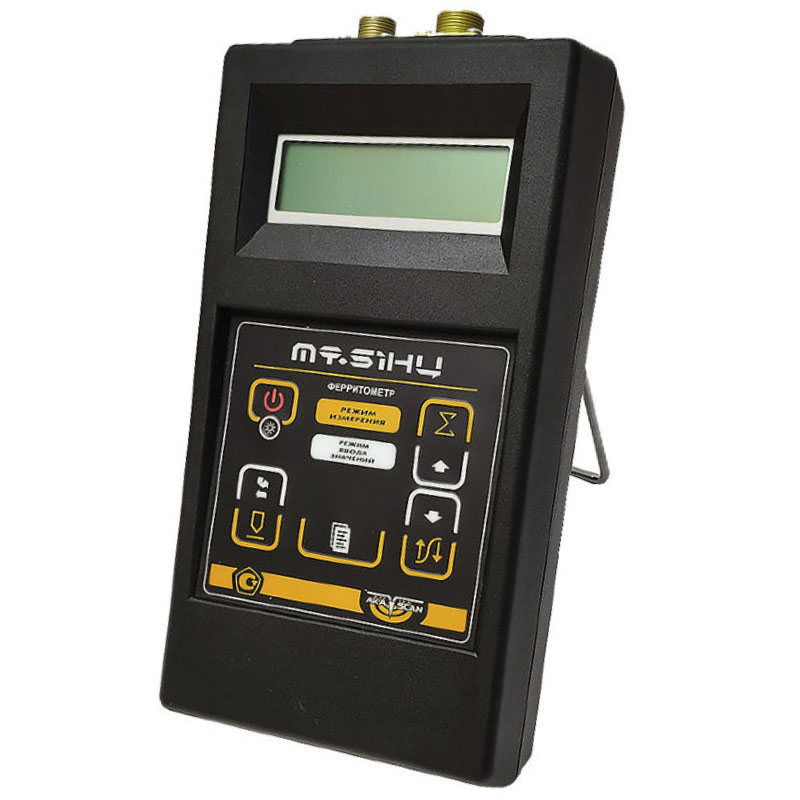

Локальный ферритометр МФ-51НЦ предназначен для измерения содержания ферритной фазы (СФФ) в металле сварных швов, в наплавленных антикоррозионных покрытиях, заготовках, в деталях и готовых изделиях из коррозионно-стойких нержавеющих хромоникелевых сталей аустенитного и аустенито-ферритного класса.
Назначение контроля СФФ:
Контроль СФФ важно осуществлять при выполнении различных технологических операций, но более всего он актуален при сварке и наплавке нержавеющих сталей, особенно в атомной энергетике и в химическом машиностроении.
Хорошо известно, что присутствие ферритной фазы изменяет технологические и эксплуатационные свойства стали и изделий из нее. В отсутствии ферритной фазы или при малых ее содержаниях наблюдается склонность металла сварного шва к образованию горячих трещин.
При более высоких СФФ в процессе длительной выдержки наблюдается тенденция к снижению пластичности и ударной вязкости после выдержки при повышенных температурах (600-800°С). В большинстве случаев СФФ должно быть в пределах 2-8%.
Особенности:
- Может применяться в лабораторных и цеховых условиях предприятий атомного и химического машиностроения, судостроения и других отраслях народного хозяйства для определения качества сварки сталей
- Одобрен к применению в атомной энергетике головной материаловедческой организацией (согласно РМД 2730.300.08-2003 п. 1.5.1)
- Внесен в госреестр средств измерений
- Является полноценной заменой устаревшего локального ферритометра ФВД-2
- Тип преобразователя - магнитоиндукционный
- Энергонезависимая память
- Отображение на индикаторе минимума и максимума в серии измерений

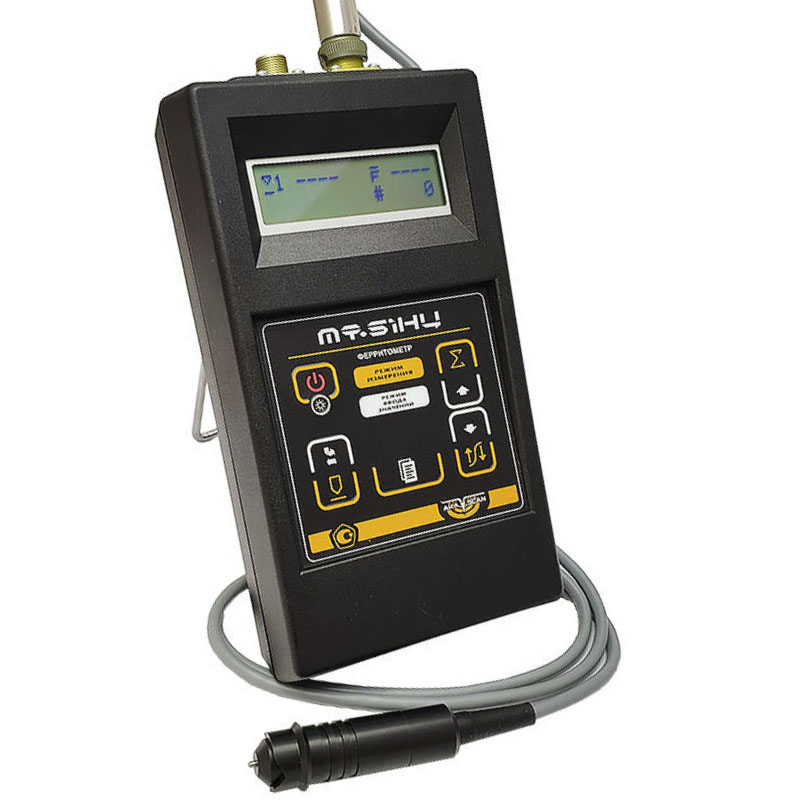

- Работа с выносным преобразователем, обеспечивающим высокую локальность измерений
- Методическое и метрологическое обслуживание в процессе эксплуатации прибора
- Расширенный диапазон измерений до 75% СФФ по методике ЦНИИТМАШ
- Возможна калибровка в ферритных числах по ГОСТ Р 53686-2009 и международному стандарту ИСО 8249-2000
- Укомплектование разработанными ЦНИИТМАШ стандартными образцами предприятия (СОП) СФФ для повседневного контроля качества измерений в диапазоне СФФ от 0,5 до 70 % (опционально)
Области применения:
- Атомная и тепловая энергетика
- Нефтегазовая промышленность
- Химическая, пищевая промышленность
- Трубопрокатные, машиностроительные и транспортные предприятия
- Металлургическая промышленность
Технические характеристики:
Тип ферритометра | локальный |
Диапазоны измерения СФФ, % | 0,5...20 / 0,5...60 / 0.5....80 * |
Основная относительная погрешность,%, не более | 5 |
Питание | 4 бат. АА |
Масса, кг, не более | 0,3 |
Габариты, мм | 45х100х180 |
Габариты преобразователя, мм | 16 х 60 |
Диапазон рабочих температур, град. С | -10...40 |
Глубина промагничивания (локальность) | 3 / 5.5 |
Тип преобразователей | магнитоиндукционные |
