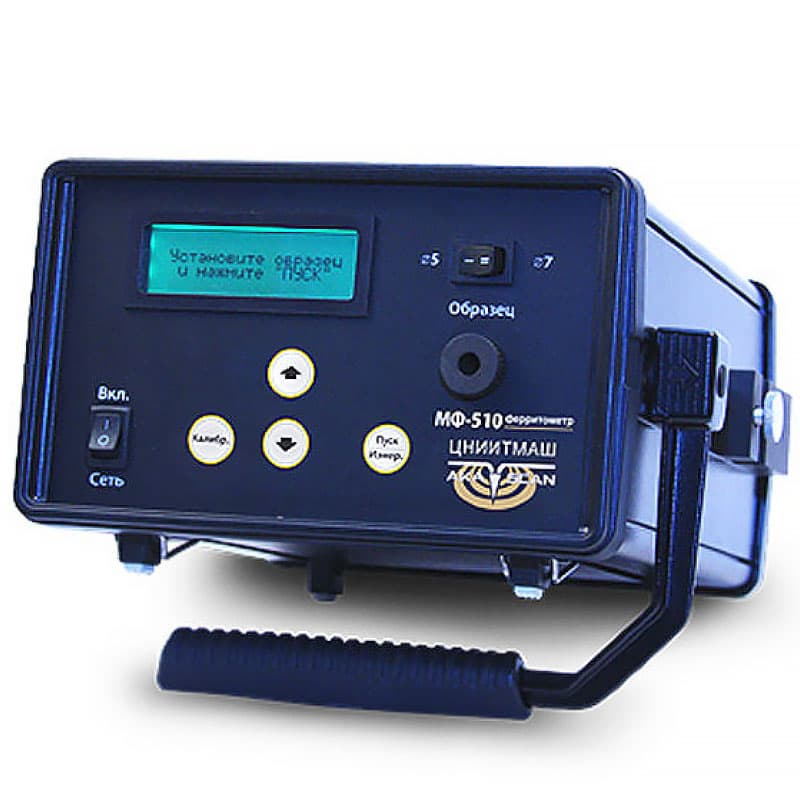

Объемный ферритометр МФ-510 AKASCAN предназначен для выполнения измерений содержания ферритной фазы (СФФ) в литых ковшовых пробах при выплавке коррозионно-стойких нержавеющих хромоникелевых сталей аустенитного класса, а также в образцах металла сварочных и наплавочных материалов, сварных швов, наплавленных антикоррозионных покрытий и в основном металле заготовок, деталей и готовых изделий из указанных сталей (разрушающий контроль).
Применение ферритометра МФ-510 AKASCAN позволяет обеспечить выполнение требований ПНАЭ Г-7-010-89 «Оборудование и трубопроводы атомных энергетических установок. Сварные соединения и наплавки. Правила контроля.» при проведении контроля СФФ в соответствии с руководящим методическим документом РМД 2730.300.08-2003 и руководящим документом эксплуатирующей организации РД ЭО 1.1.2.19.0199-2010, одобренным Ростехнадзором РФ, и методикой выполнения измерений МВИ.ЦМ.27.10.05.008-2003, утверждённой Ростехрегулированием РФ.
Порядок проведения измерений:
- На первом этапе производится калибровка прибора и проверка правильности показаний на эталонных образцах СФФ (диаметр 5 мм, длина 60 мм; диаметр 7 мм, длина 60 мм), поставляемых в базовом комплекте прибора
- На втором этапе в пенал погружается цилиндрический образец из контролируемого металла и проводятся измерения содержания ферритной фазы в испытуемых образцах
- По полученным показаниям на контролируемых образцах можно судить о содержании ферритной фазы во всем объеме отливки, из которой был взят образец
- Минимальное количество образцов с одной отливки регламентируется руководящими документами предприятия. При его отсутствии руководящим методическим документом РМД 2730.300.08-2003
Особенности:
- Ферритометр может быть использован в лабораторных и цеховых условиях предприятий атомной энергетики и других отраслей промышленности
- Одобрен к применению в атомной энергетике головной материаловедческой организацией (согласно РМД 2730.300.08-2003 п. 1.5.1)
- Внесен в Госреестр СИ
- Является полноценной заменой устаревшего ферритометра объемного типа ФЦ-2
- Аттестация стандартных образцов для калибровки и поверки ферритометров производится с использованием разработанного ЦНИИТМАШ прецизионного метода магнитного насыщения согласно ГОСТ 26364-90
Области применения:
- Нефтегазовая промышленность
- Химическая, пищевая промышленность
- Тепловая и атомная энергетика
- Трубопрокатные, машиностроительные и транспортные предприятия
- Металлургическая промышленность
Технические характеристики:
| объемный |
Измерительный преобразователь | проходной магнитоиндукционнный |
Диапазон измерения СФФ, % | 0,5...20 |
Основная относительная погрешность,%, не более | 5 |
Питание | 50 Гц, 220В |
Масса, кг, не более | 3,5 |
Габариты, мм | 230х160х260 |
Диапазон рабочих температур, °С | 5...40 |
