Измерение твердости проводится с помощью алмазной четырехгранной пирамиды с углом вершины 1360 вдавливанием наконечника в поверхность образца под действием постоянной нагрузки. Данный метод измерения твердости является оптическим и предполагает измерение среднего арифметического значения твердости 2-х диагоналей отпечатка. Современные приборы обладают возможностью получения оптических изображений высокого разрешения не уступающих оптическим микроскопам с общим увеличением 1000х и более. Далее значение твердости может быть получено с помощью справочных таблиц или автоматически в зависимости от класса прибора. Различают 3 диапазона нагрузки: микро диапазон от 1 гс до 200 гс (0,0098 -1,961Н), твердость по шкале Виккерса с малой нагрузкой HV 0,2 до HV 5(1,961 до 49,03H) и твердость по шкале Виккерса свыше HV 0,5 (49,03H). Новейшие приборы для измерения твердости в микро диапазоне также перекрывают почти весь диапазон нагрузок по шкале Виккерса, что позволяет использовать один прибор вместо 2-х отдельных.
Также значение микро твердости может определятся с использованием четырехгранной пирамиды с ромбическим основанием или по шкале Кнупа. Данный метод имеет свои преимущества, но все значения по данной шкале согласно ГОСТ имеет справочные значения.

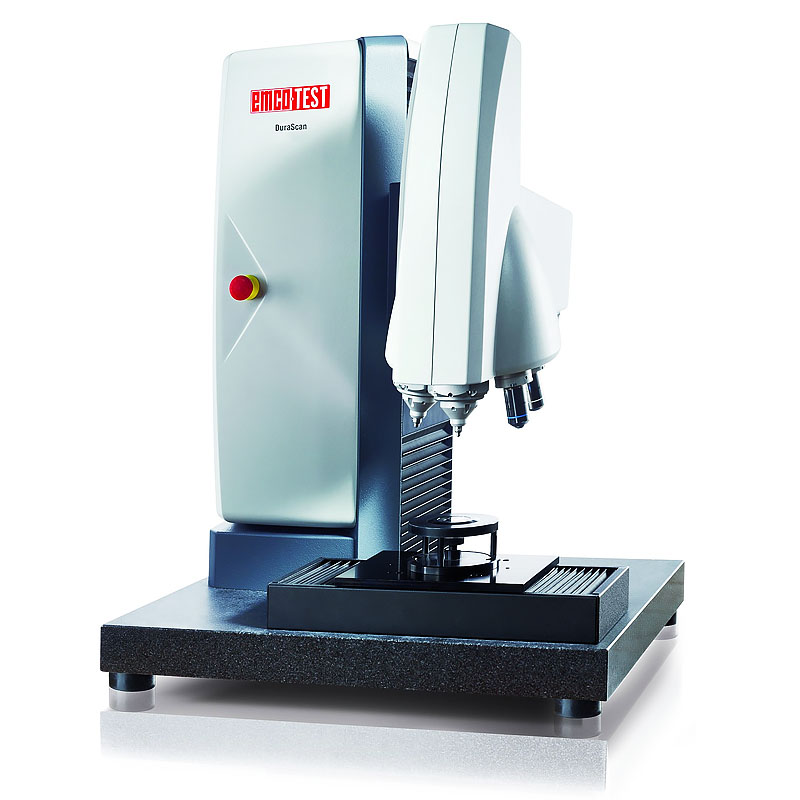

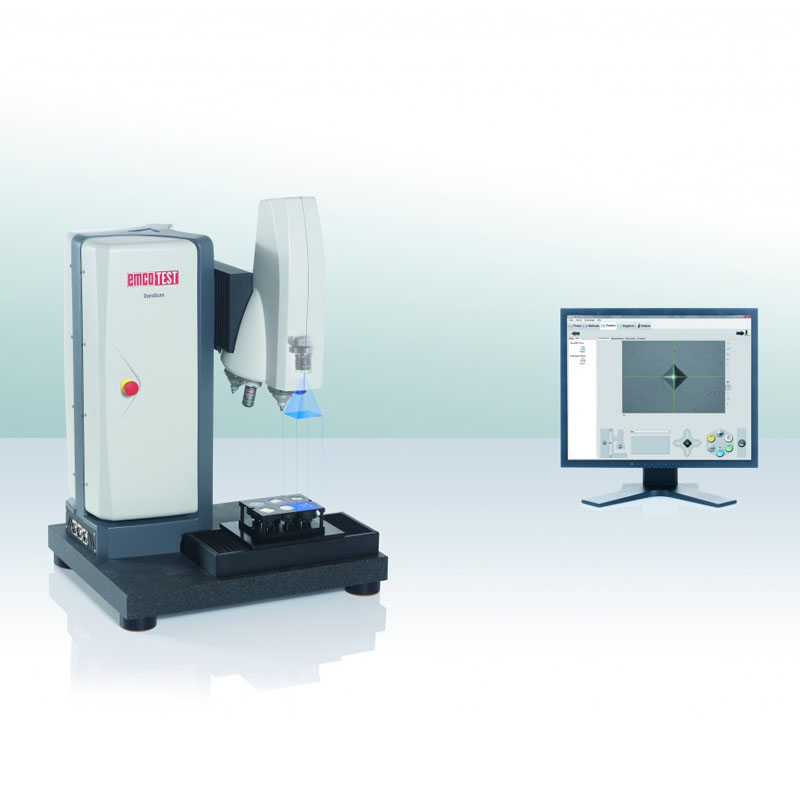

Современный твердомер с уникальным рабочим диапазоном нагрузок 0,25 гс-62,5 кгс и моторизованным столиком. Литая алюминиевая конструкция твердомера и гранитное основание обеспечивают необходимую точность и размерную стабильность. Измерения проводятся по шкалам Виккерса,Кнупа и Бринелля в нано, микро и макро диапазонах в автоматическом режиме. Серийные измерения твердости могут проводиться одновременно на 12 образцах. При этом доступны такие функции как автоматическое определение края образца и измерения твердости по заданной поверхности с построением 3-D карты. Моторизованное вертикальное перемещение револьвера обеспечивает автоматическую фокусировку на образце простым касанием поверхности наконечником с минимальной нагрузкой, что предохраняет как объектив, так и образец от возможных повреждений. На шестипозиционную моторизованную турель при необходимости можно установить до пяти различных объективов, что особенно важно при работе с широкой номенклатурой объектов и материалов. Стандартные современные электронные PLS компоненты обеспечивают надежность и возможность быстрой замены. Также твердомеры отвечают самым современным требованиям по безопасности и оснащены системой аварийной остановки.
Основные преимущества
- • Широкий диапазон нагрузки-0,25 гс-62,5 кгс
- • Удобный интерфейс c интуитивным русифицированным меню
- • Автоматическое измерение твердости
- • Автоматическая фокусировка
- • Большой моторизованный стол с диапазоном перемещения 300х150 мм
- • Моторизованная 6-ти позиционная турель
- • Дополнительная обзорная камера
- • Диодное освещение
