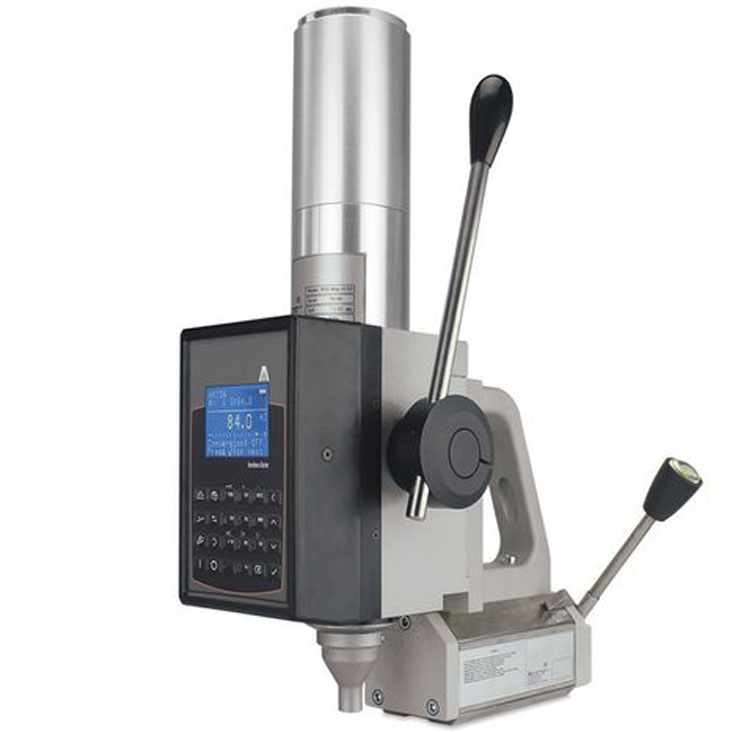

Твердомер портативный Affri RSD MAG

Твердомер портативный Affri RSD MAG Оборудован статической системой с калиброванной нагрузочной ячейкой и расширенными возможностями работы с различными нагрузками.

Вертикальное перемещение 50 мм гарантирует абсолютную точность даже в случае структурной неоднородности материала.

Стабильно высокая повторяемость и точность измерений в любых условиях испытаний.

Графический ЖК - экран позволяющий отображать одновременно несколько шкал, производить перевод значений твердости между шкалами, настраивать погрешность, статистику, температуру измерений, глубину отпечатка, общую статистику, гистограммы, память.

• Испытательные нагрузки: от 3 до 187,5 кгс (от 29,42 до 1839 Н)
• Rockwell ISO 6508 / ASTM E-18: HRA-HRB-HRC-HRD-HRF-HRG-HRL-HRM-HRR / HRN-HRT
• BRINELL HBWT ISO 6506 / ASTM E-10: HB 30 - HB 10 - HB 5 MPa (F / D 2)
• Vickers ISO 6507 / ASTM E-384 (только отступ): HV3 - HV10-HV15-HV30 - HV60-HV100

УДОБСТВО ИСПОЛЬЗОВАНИЯ

Потяните одну пусковую рукоятку и измерение твердости начнется в течение нескольких секунд. Эта процедура настолько элементарно проста, что не требует какой-либо подготовки оператора.

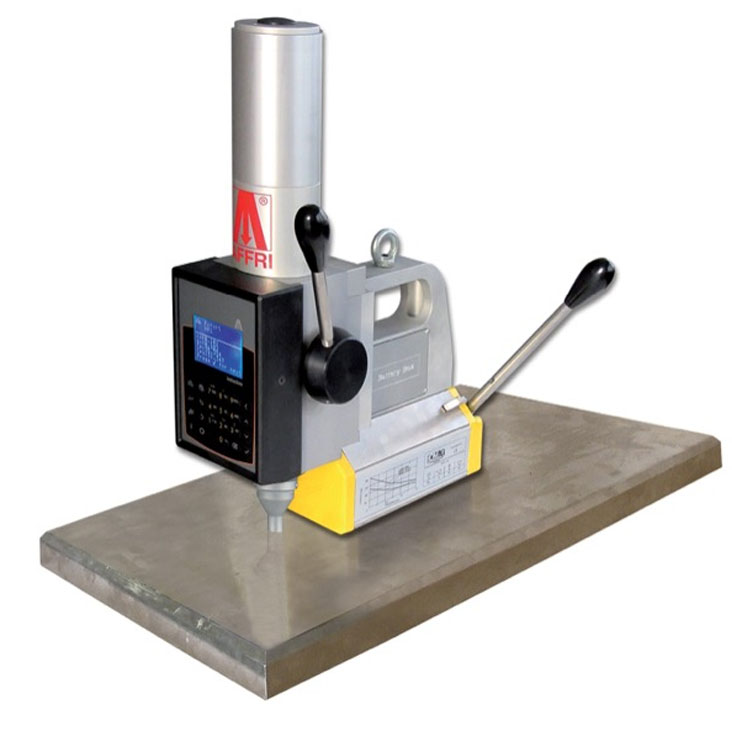

1. Определение зоны исследования и закрепление твердомера на поверхности испытываемого образца. Поверните рычаг магнита и твердомер будет прочно удерживаться на исследуемой детали на протяжении всего цикла испытания.

2. Запустите цикл испытаний и через 4 секунды результат появится на дисплее.

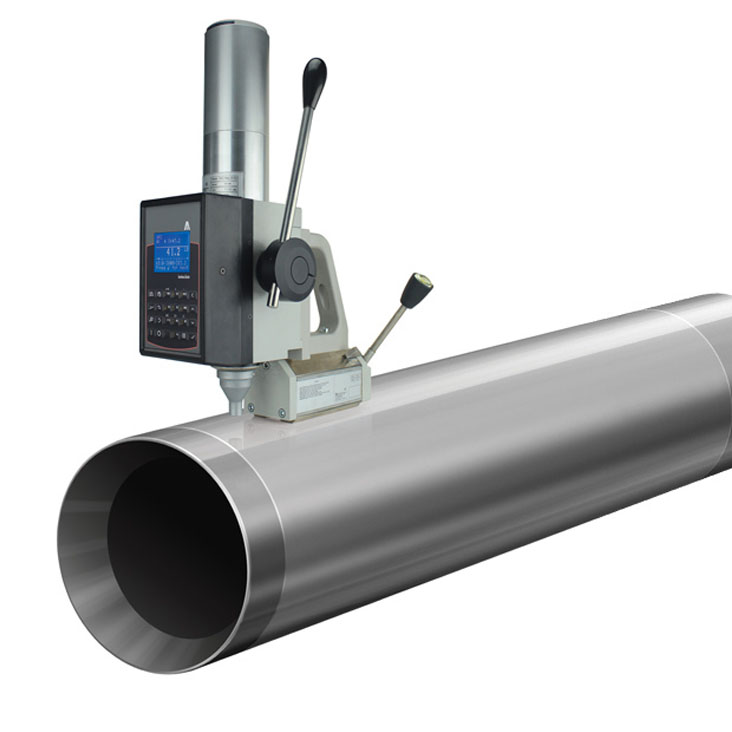

Надежное закрепление на любой поверхности от окружности до плоскости с самопозиционированием индентора

относительно плоскости измерения. Этот твердомер гарантирует высочайшую точность и воспроизводимость при каждом измерении.

Точные измерения на первом испытании даже в экстремальных условиях исключат потребность в повторных измерениях.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ RSD

Программное обеспечение контролирует всю аппаратуру во время всего цикла, избегая ошибок оператора:


Набор метода определения твердости

Установки измерения

Сохраняемая и печатаемая статистика

Результаты, средние значения и конверсии

ОТ ПОРТАТИВНОГО ТВЕРДОМЕРА К СТАЦИОНАРНОМУ

Устанавливайте твердомер RSD MAG на двух станинах различного размера 670H или 460L, чтобы получить стационарный твердомер, предназначенный специально для решения ваших задач.

Система полностью универсальна и работает под углом наклона до 180° даже в перевернутом состоянии.

                                      ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

	RSD MAG D2	RSD MAG D4
Точность	Выше 0,5%
Температурный диапазон	От 10?C до 35 ?C	От 10?C до 35 ?C
Вывод данных	RS 232 C (USB опционально)
Источник питания	6 В + зарядное устройство
Программное обеспечение	Affri - OMAG
Принцип действия	Динамометрическая нагрузочная ячейка
Предварительная нагрузка	29.42 Н (3 кгс) или 98.07 Н (10 кгс)
Диапазон нагрузок	RSD MAG D2 Роквелл 588.4 - 980.7 - 1471 Н (60 - 100 - 150 к г с ) Бринелль 98.07 - 612.9 - 1226 - 1839 Н (по запросу 2452 Н) (10 - 62.5 - 125 - 187.5 кгс (по запросу 250 к г с ) Виккерс 98.07 - 980.7 Н(10 - 100 кгс)	RSD MAG D4 Роквелл 147.1 - 294.2 - 441.3 Н (15 - 30 - 45 кгс) Бринелль 153.2 - 294.2 - 306.5 Н (15.625 - 30 - 31.25 Н) Виккерс 29.42 - 294.2 Н (3 - 30 кгс)
Методики испытаний	Роквелл HRC A - D - B - F - G - L - M - R Бринелль HB 30 - HB 10 - HB 5 - HB 2.5 MПа (N/D2) Виккерс 10 - 100	Супер-Роквелл HRN - HRT Бринелль HB 30 - HB 5 - HB 2.5 МПа (N/D2) Виккерс 3 - 10
Стандарты	ISO 6506 / ISO 6508 / ASTM E-18 / ASTM E-10 / ASTM E103
Ход индентора	50 мм
Магнитное основание	100 x 50 мм (в стандартном исполнении)
Область применения	Для труб, профилей, клапанов, массивных или маленьких металлических изделий
Вес	35 кг
Габаритные размеры	500 x 400 x 600 мм
