МОБИЛЬНОСТЬ

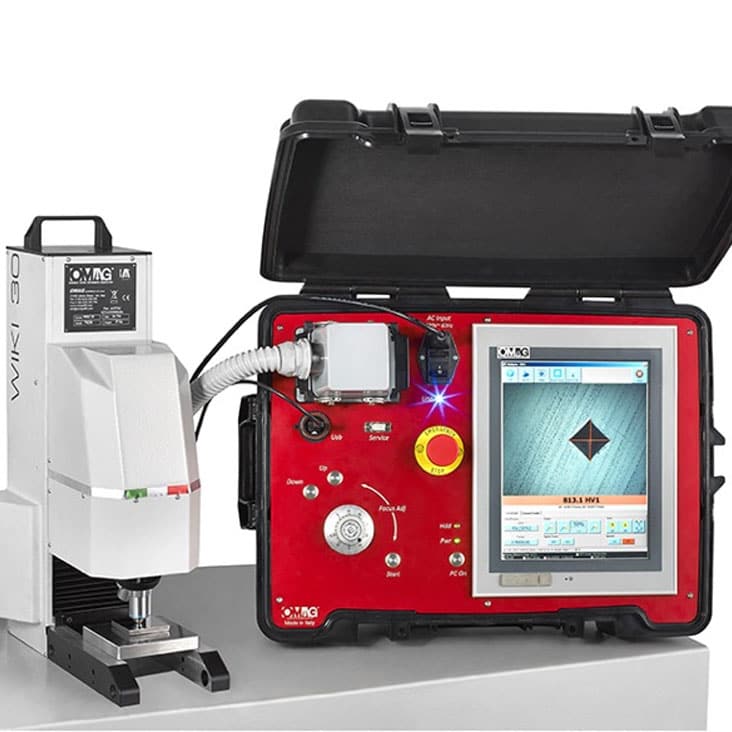

Wiki 30 - уникальное переносное решение для контроля твердости по Микро-Виккерсу. Единственный твердомер, который позволяет проводить испытания по Микро-Виккерсу в «полевых условиях» непосредственно на объекте испытания.
Переносной прибор, в отличие от стационарно размещаемых приборов классической компоновки, не требует дополнительной разработки специализированных решений для транспортировки, размещения и установки объектов перпендикулярно оси индентора, контроля непосредственно перед испытанием. Испытуемое изделие можно контролировать непосредственно на производственной линии без необходимости перемещения в лабораторию.
Переносной прибор Wiki 30, в отличие от стационарного прибора, позволяет быстро и легко провести анализ в условиях цеха, будучи установленным непосредственно на объект контроля. Также Wiki 30 не ограничен в выборе места для проведения контрольного испытания на поверхности объекта, может быть размещен в центральной части габаритного объекта.
Стационарный твердомер позволяет проводить испытания исключительно по краю испытываемого объекта, имеет ограничение как по глубине от края образца, так и по высоте самого образца. Для примера, средняя глубина исследования на стационарных приборах составляет 200 мм, средняя высота объекта на стационарных приборах 250 мм.
При дооснащении прибора Wiki 30 специальными магнитными системами крепления либо цепным устройством для образцов цилиндрических форм, прибор можно размещать на любых объектах, в том числе допускается размещение твердомера в любом положении (например, в перевернутом ).
АВТОМАТИЗИРОВАННАЯ СИСТЕМА ИЗМЕРЕНИЙ
-позволяет существенно сократить время проведения измерения, снизить время определения тестовой зоны, позволяет поместить твердомер на образец, независимо от размера или геометрии;
-полная автоматизация обеспечивает постоянную скорость нагружения в течение всего теста и стабильную воспроизводимость измерений, исключая возможность ошибки оператора.
РАЗМЕЩЕНИЕ
-возможность размещать твердомер на любой поверхности, от круглой до плоской благодаря самовыравниванию индентора с осью измерения.
-не требуется предварительная фокусировка перед нанесением отпечатка даже на шероховатых поверхностях.
МАКСИМАЛЬНО НАДЕЖНЫЙ И ПРОСТОЙ В ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИИ
Для проведения испытания, независимо от размера и геометрии образца и условий проведения анализа, выбираем зону проведения испытания, помещаем твердомер на образец в нужном положении, нажимаем на кнопку запуска и цикл испытаний на твердость начнется автоматически: автоматическое определение контакта с образцом, автоматическая подача нагрузки и нанесение отпечатка, автоматическое переключение на объектив с камерой, автофокусирование и автоматическое считывание отпечатка, автоматическое создание отчета, результаты измерений сохраняются в виде отчета вместе с соответствующим изображением отпечатка, статистикой и диаграммами.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Точность | Выше 0,1% |
Температурный диапазон | От 10?C до 35 ?C |
Вывод данных | RS 232 C (USB опционально) |
Источник питания | 110 или 220 В /50-60 Гц |
Программное обеспечение | Affri - OMAG |
Принцип действия | Электронная нагрузочная ячейка в замкнутом силовом контуре(Патент AFFRI) |
Нагрузки | Vickers 0.98 - 1.961 - 2.942 - 4.903 - 9.807 - 19.61 - 29.42 - 49.03 - 61.29 - 98.07 - 147.1 - 152.98 - 196.14- 245.17 - 294.21 Н (0.1 - 0.2 - 0.3 - 0.5 - 1 - 2 - 3 - 5 - 6.25 - 10 - 15 - 15.6 - 20 - 25 - 30 кгс) |
Методики испытаний | Виккерс, Кнуп, Бринелль |
Инденторы | Виккерс |
Стандарты | DIN EN ISO 6506 / DIN EN ISO 6507 / ISO 4545 / ASTM E-92 /ASTM 384 / JIS Z231 |
Объективы | 100x, 200x, 400x |
Камера | 860 x 640 Pixels HD CCD B/W |
Время нагрузки | Программируемое |
Ход головы | 90 (моторизованный) мм |
Вес | 60 кг |
Габаритные размеры с упаковкой | 1000 x 1000 x 600 мм |
