В7-1833 образцы шероховатости поверхности (сравнения) - параметр Rz
- Обзор
- Характеристики
- Отзывы0

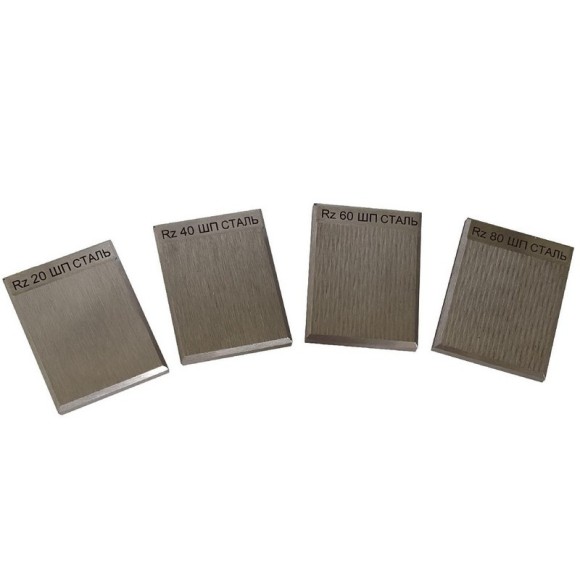

Образцы шероховатости поверхности изготавливаются по ГОСТ 9378-93 и выпускаются в виде наборов определённого вида обработки: точение (условное обозначение способа обработки – Т); расточка (Р); строгание (С); шлифование периферией круга (плоское – ШП, наружное круглое – ШЦ, внутреннее – ШЦВ); точение торцовое (ТТ); фрезерование (цилиндрическое - ФЦ; торцовое - ФТ; торцовое перекрещивающееся - ФТП); шлифование торцовое (ШТ); шлифование чашеобразным кругом (ШЧ); полирование (плоское – ПП, цилиндрическое – ПЦ). Материал образцов – сталь, медь, алюминий, титан, латунь и др. металлы по заявке заказчика. По умолчанию ОШС изготавливаются из СТ45: сталь конструкционная углеродистая качественная. По запросу образцы могут быть изготовлены из материалов: чугун; латунь; алюминий; медь.

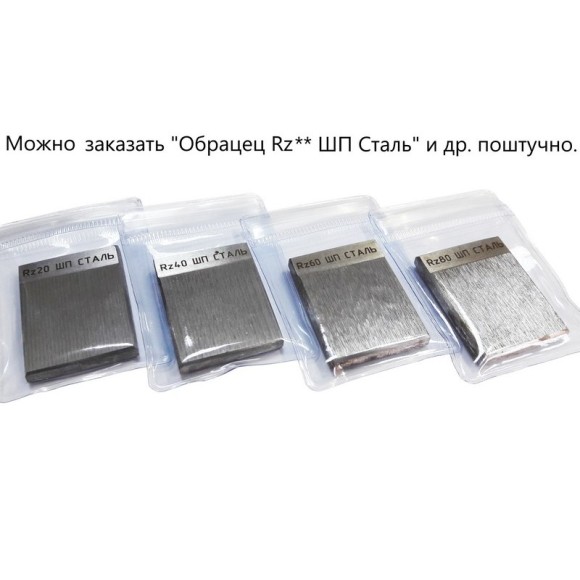

Образцы изготавливаются с различными номинальными значениями параметра шероховатости Rz, выбранными из ряда номинальных значений и приводятся как справочные по результатам измерений. Также можно заказать комплект из 6 шт, состоящий не из образцов с различными номинальными значениями параметра шероховатости Rz, а комплект только с одним или двумя номинальными значениями параметра шероховатости Rz, например: 0,1; 0,2; 0,3 и далее по выбору заказчика.

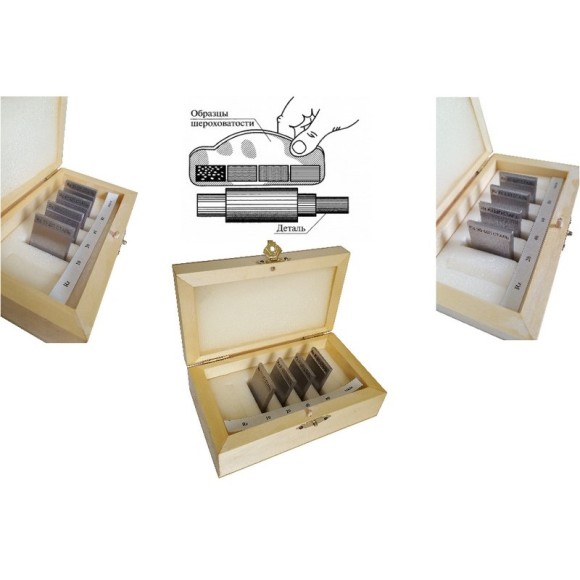

ПОРЯДОК РАБОТЫ: Контроль шероховатости поверхности детали по параметру шероховатости Ra или Rz производится путём сравнения с образцом визуально и на ощупь, проводя ногтем, выполняющем здесь роль “чувствительного элемента – датчика”, вдоль линии максимальной шероховатости поверхности. Как правило, эта линия перпендикулярна следам обработки (а расстояние между соседними следами характеризует параметр Sm). Для этого подбирается образец соответствующего вида обработки, номинальное числовое значение параметра шероховатости поверхности которого соответствует числовому значению параметра шероховатости поверхности контролируемой детали. В результате сравнения делается заключение о том, что параметр шероховатости контролируемой детали не превышает номинальное значение подобранного образца сравнения. Наиболее достоверно оцениваются детали из аналогичного образцу материала и изготовленные тем же, что и образец, способом обработки.
МЕТОДЫ КОНТРОЛЯ: Методика поверки РТ-МП-5412-445-2019. Интервал между поверками 2 года.
| Вид обработки - ШЛИФОВАНИЕ ПЕРИФЕРИЕЙ КРУГА ПЛОСКОЕ (ОШС-ШП) ГОСТ 9378-93 | ||||||
|---|---|---|---|---|---|---|
| Маркировка набора | Описание образцов, входящих в набор | |||||
| Материал образцов | ||||||
| сталь | чугун | латунь | алюминий | медь | ||
| ОШС-ШП Rz 1; 2; 4; 5; 8; 10 | Форма образцов плоская Rz 1; 2; 4; 5; 8; 10 мкм |
+ | + | + | + | + |
| ОШС-ШП Rz 10; 20; 30; 40 | Форма образцов плоская Rz 10; 20; 30; 40 мкм |
+ | + | + | + | + |
| ОШС-ШП Rz 10; 20; 40; 60 | Форма образцов плоская Rz 10; 20; 40; 60 мкм |
+ | + | + | + | + |
| ОШС-ШП Rz 20; 40; 60; 80 | Форма образцов плоская Rz 20; 40; 60; 80 мкм |
+ | + | + | + | + |
| ОШС-ШП Rz 10; 20; 40; 60; 80; 120 | Форма образцов плоская Rz 10; 20; 40; 60; 80; 120 мкм |
+ | + | + | + | + |
*По умолчанию образцы шероховатости поверхности (сравнения) изготавливаются из СТ45: сталь конструкционная углеродистая качественная.
| Вес | 1.3 кг |
| Внесен в госреестр | Внесен |
| Поверка в комплекте | Включена в стоимость |
| Производитель | «Восток-7», Россия |
