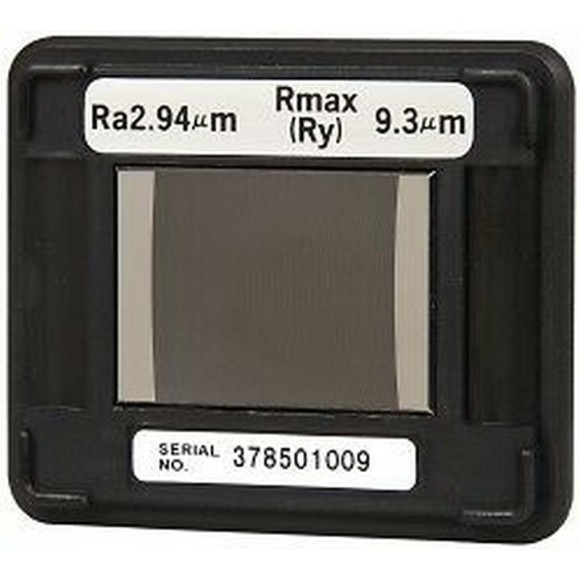

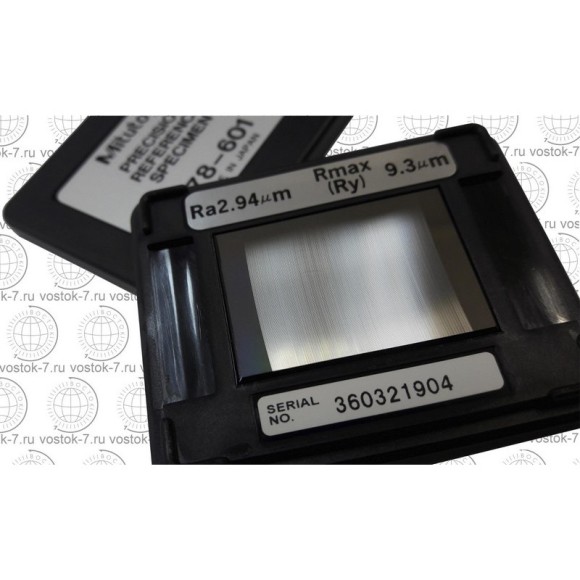

Мера шероховатости представляет собой пластинки из металла, на которой методом масочного травления сформирован периодический трапецеидальный профиль. Пластинки вклеены в пластиковое основание прозрачной формы. Для удобства работы по заказу в качестве дополнительного средства производителем поставляется установочная рамка для меры шероховатости: мера рабочей поверхностью вверх помещается в специальную выемку под меру и на эту же рамку устанавливается прибор для измерения шероховатости контактного типа так, чтобы его щуп с алмазной иглой двигался поперёк профиля, нанесённого на пластинку, что вклеена в пластиковое основание меры чёрного цвета.
ПОРЯДОК РАБОТЫ:
1. Выдержать меры в закрытом футляре в течение времени, необходимом для устранения возможного образования конденсата.
2. Открыть футляр, достать из пакета меру, положить её на рабочий стол. В случае если на мере имеются только частицы пыли, убрать их с поверхности меры струёй чистого сухого воздуха. При загрязнении допускается очистка ватным тампоном: его надо слабо смочить чистым медицинским этиловым спиртом 95%, протереть им пластинку, и напоследок провести им по поверхности от края до края с легким нажимом и малой скоростью так, чтобы за ним не осталось капелек спирта или разводов.
3. В соответствии с эксплуатационными документами калибруемого средства измерений установить в него (для бесконтактного типа) или в специальную рамку (для контактного типа – рамка поставляется дополнительно по заказу) меру и выполнить необходимые операции по калибровке средства измерения.
ПОВЕРКА
Не доступна. В настоящее время доступна только калибровка.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УКАЗАНИЯ ПО МЕРАМ БЕЗОПАСНОСТИ.
Техническое обслуживание осуществляется только при загрязнении мер, в соответствии с пунктом 2.
При обращении с мерами беречь их от ударов ввиду хрупкости пластинки. Работать в перчатках, при вынимании мер из футляра не касаться рабочей поверхности. Не смачивать рабочую поверхность мер жидкостями за исключением случаев по п. 2. Условия эксплуатации: диапазон рабочих температур +15 0С…+25 0С; относительная влажность воздуха не более 80%.
МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ, ХРАНЕНИЕ.

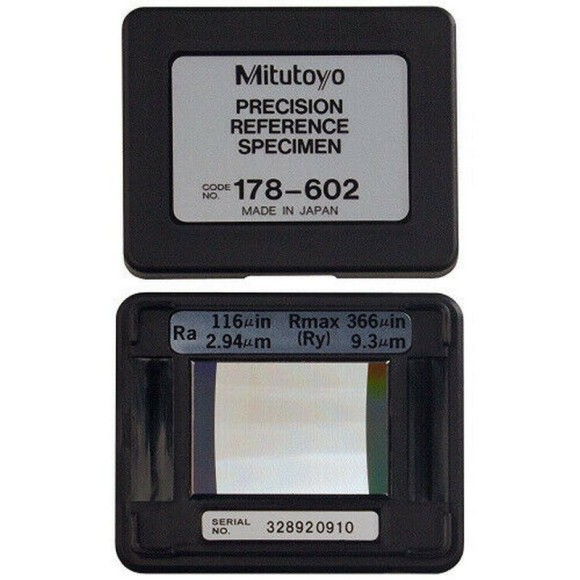

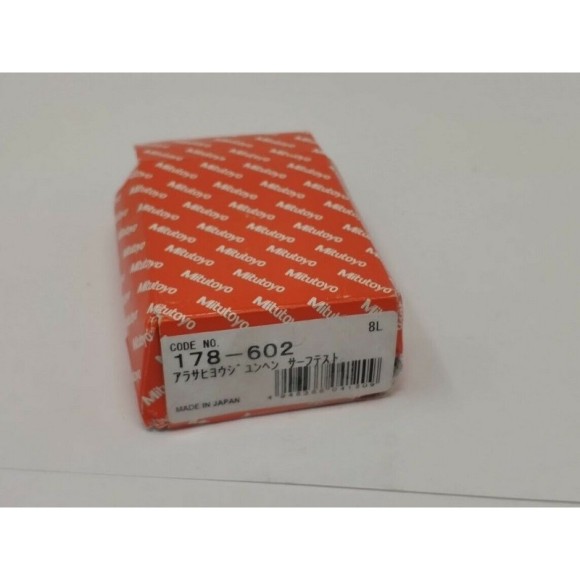

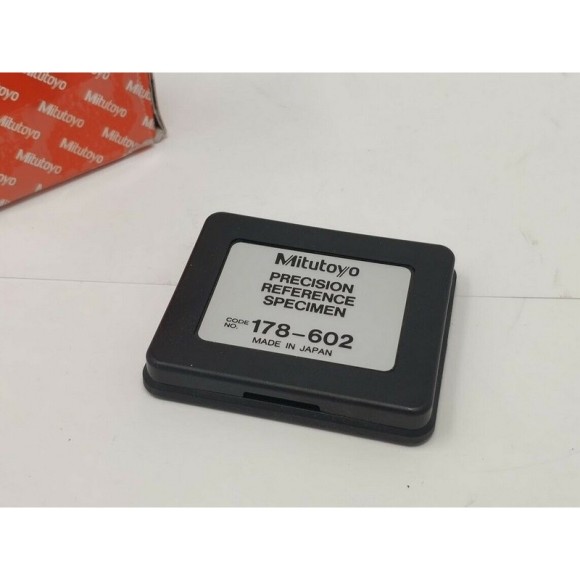

Маркировка мер должна содержать номинальное значение одного или нескольких метрологических параметров и заводской номер, на футляре наименование средства измерений - Precision Reference Specimen, название изготовителя Mitutoyo, код товара 178-602, страну изготовления - Japan. Упаковка, транспортирование и хранение мер – по ГОСТ 13762.
ГАРАНТИЯ, ИЗГОТОВИТЕЛЬ, ДАТА ВЫПУСКА.
Изготовитель гарантирует соответствие мер ГОСТ 8.296-2015 при соблюдении условий эксплуатации, транспортировки и хранения. Гарантийный срок эксплуатации – 1 (один) год со дня продажи.
| Ряды номинальных значений мер по параметру шероховатости Ra, доступные для выбора заказчиком, мкм: | 2,9±0,3 |
| Предел допускаемой относительной погрешности воспроизведения параметра Ra, (∆0), % | 3 |
| Мера шероховатости, размеры Ш*Д*В, мм | 50*45*8 |
| Мера шероховатости, масса, гр | 110 |
