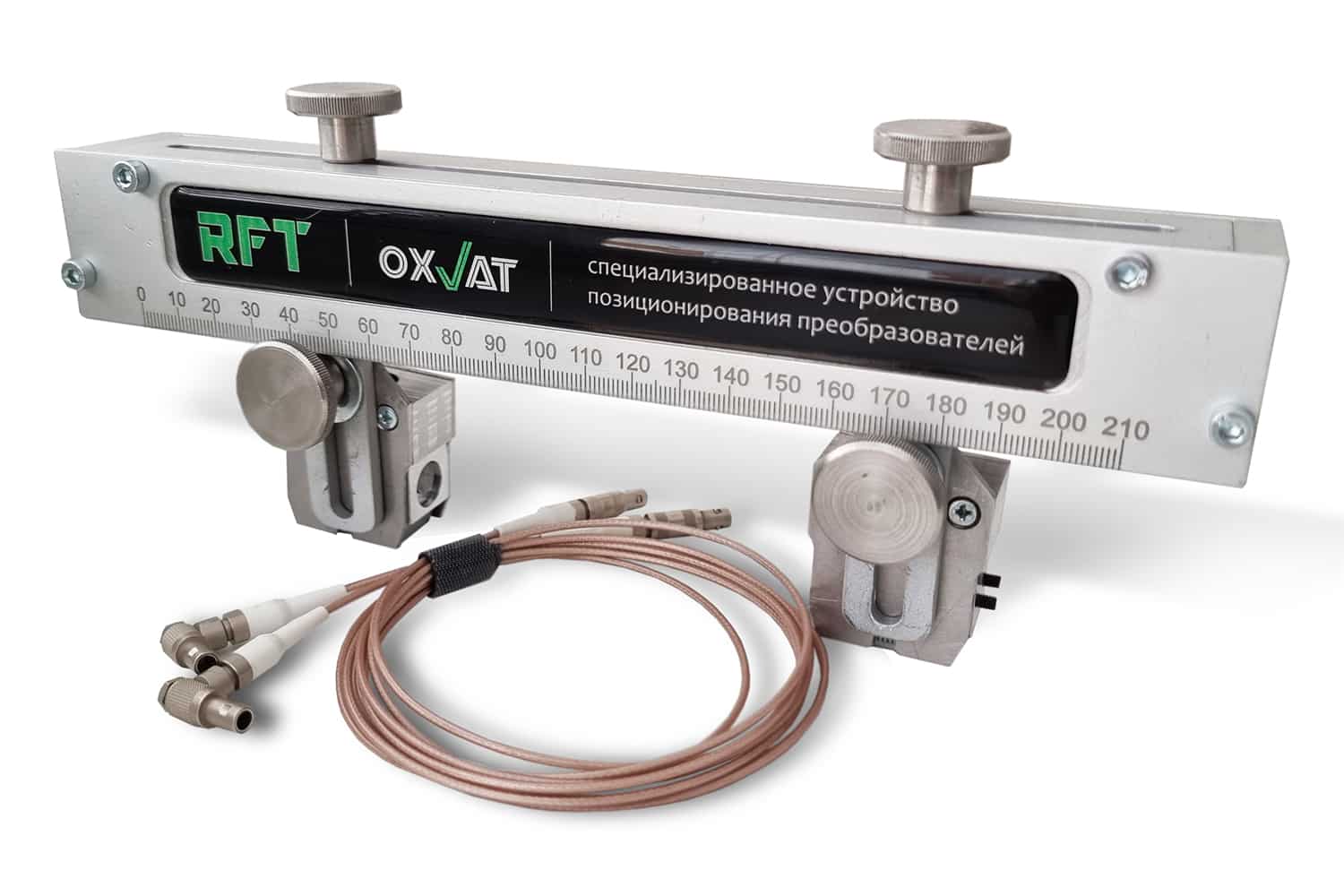

RFT OXVAT специализированное устройство позиционирования преобразователей для реализации эхо-зеркального (тандем) и зеркально-теневого методов
- Обзор
- Характеристики
- Отзывы0
RFT OXVAT специализированное устройство позиционирования преобразователей для реализации эхо-зеркального (тандем) и зеркально-теневого методов ультразвукового контроля. Устройство применяется в составе с ультразвуковым высокочастотным дефектоскопом, позволяющим работать по раздельной схеме подключения преобразователей.

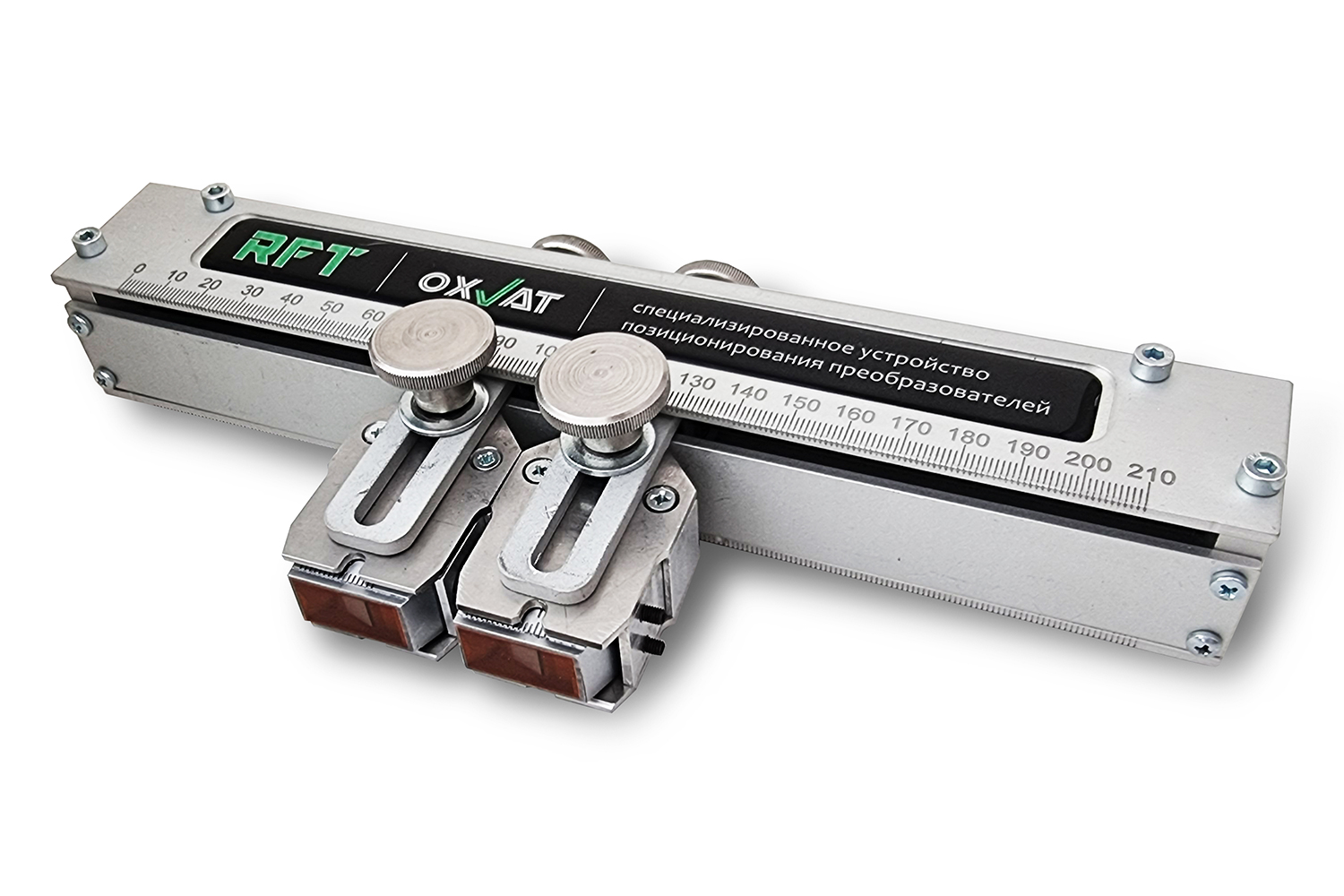

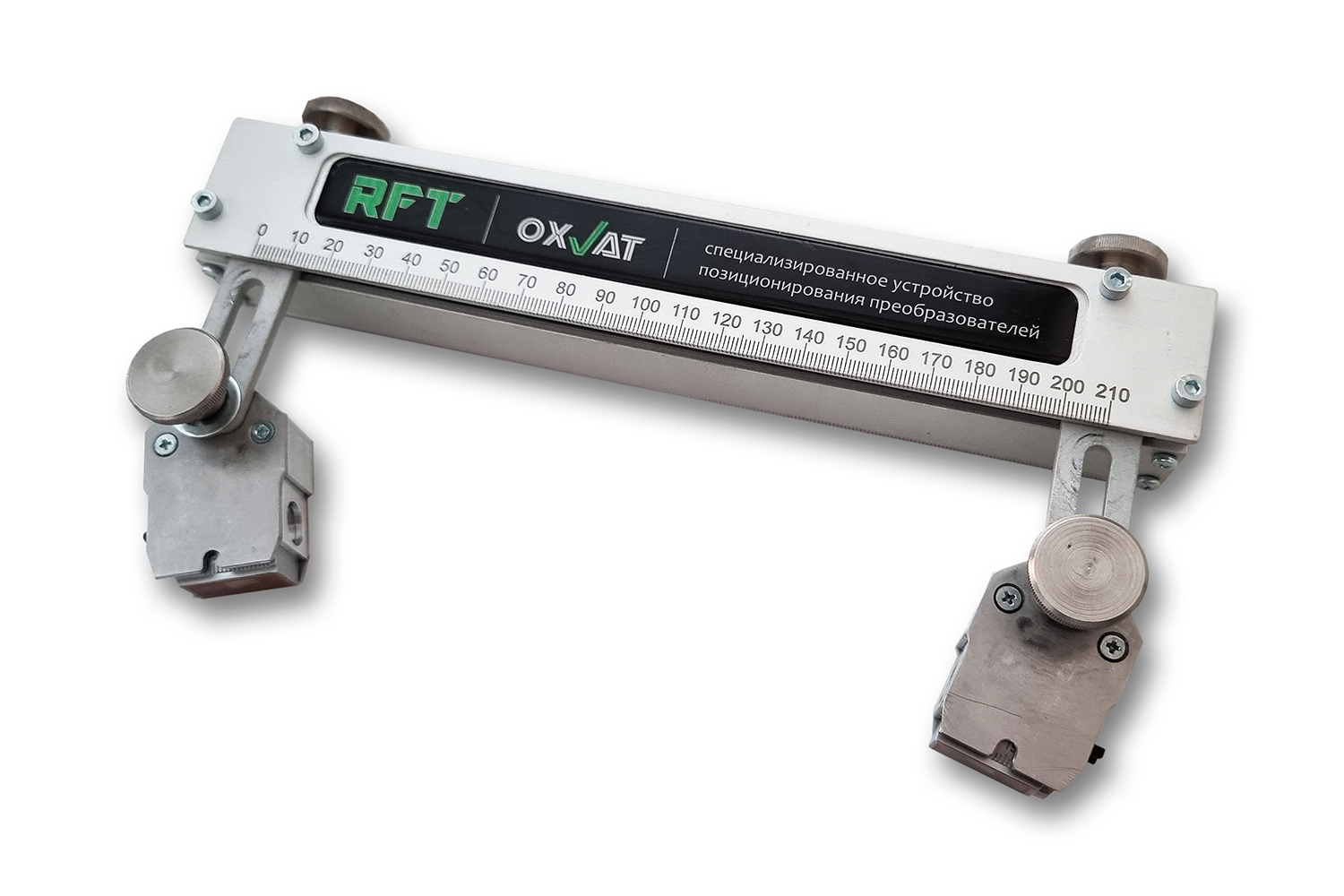

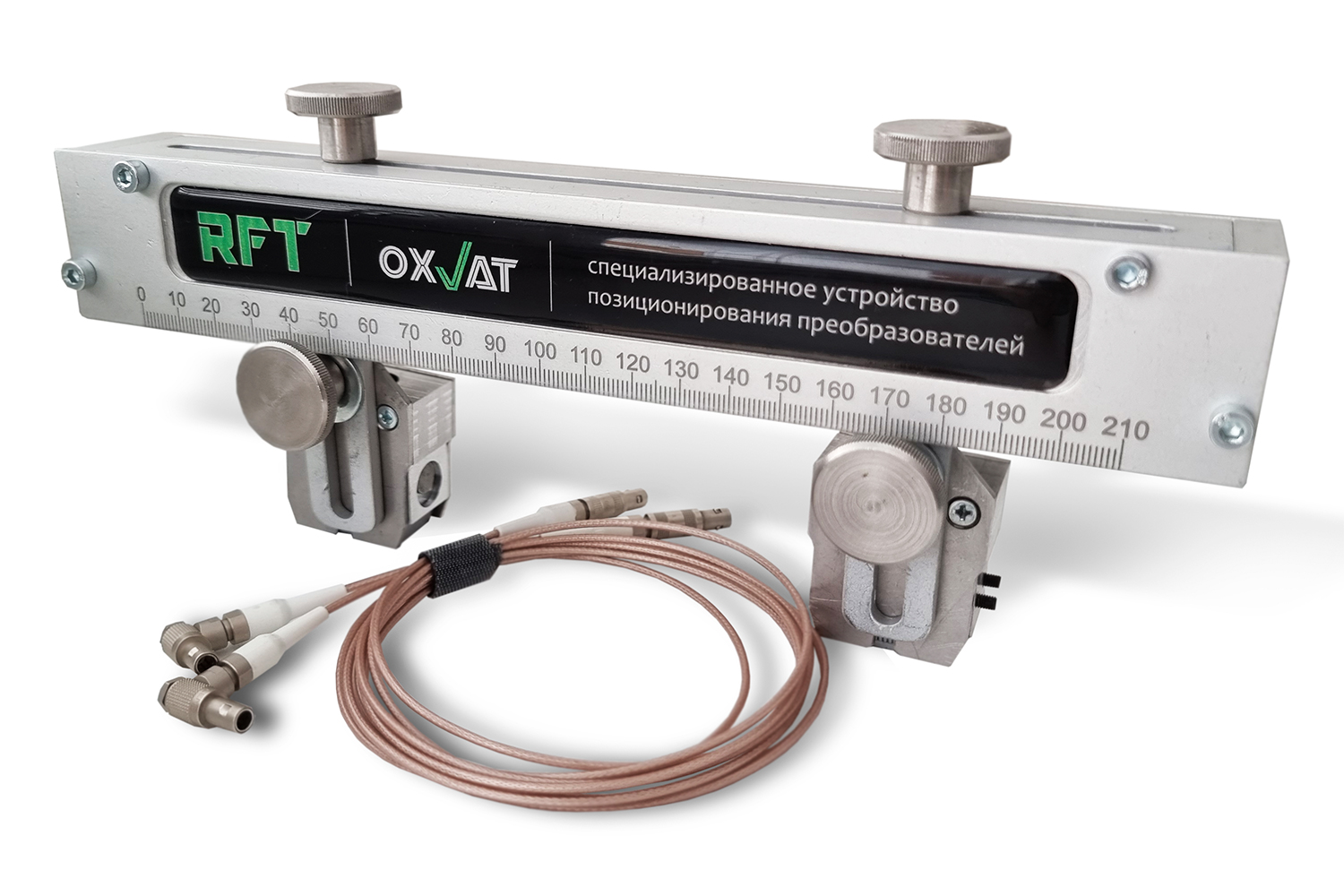

Устройство RFT OXVAT представляет собой механическое приспособление с двумя подвижными каретками для позиционирования преобразователей. Каретки имеют подпружиненную подвеску и позволяют обеспечивать стабильный, постоянный контакт с поверхностью объекта, в том числе на криволинейных поверхностях типа труб. Фиксация положения кареток с преобразователями относительно друг друга и по высоте осуществляется с помощью крупных прижимных винтов, без использования инструментов, что удобно и облегчает работу оператору.
На двух боковых поверхностях устройства нанесены две разные шкалы в мм:

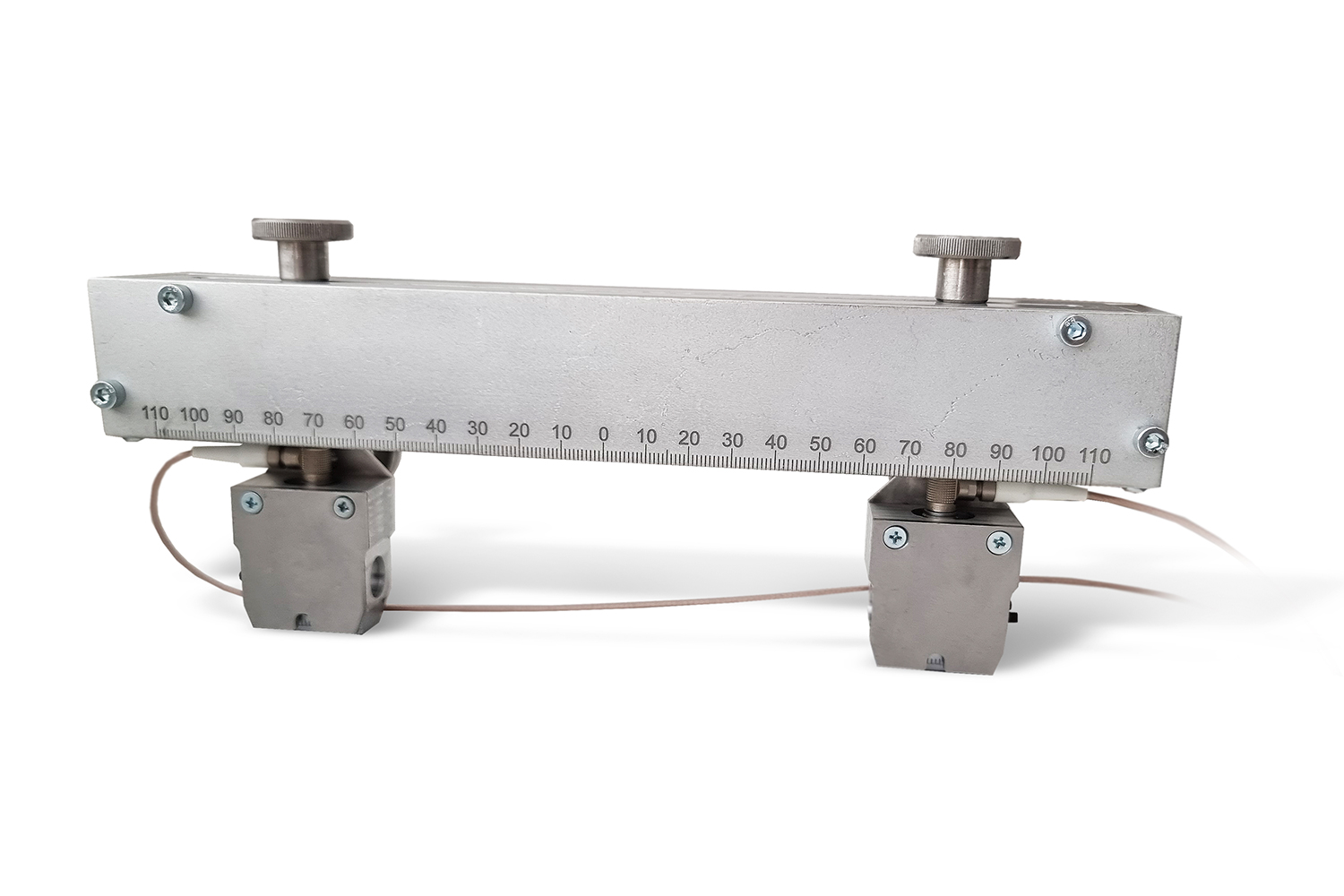

- С нулем по центу для зеркально-теневого метода
- С нулем слева (как на линейке) для эхо-зеркального метода
Совместно с устройством OXVAT используются специализированные преобразователи RFT-O / RFT-O-S с вертикальным удлиненным разъемом с выходом в центре каретки, при этом обеспечивается возможность установки двух кареток вплотную друг к другу так, что получается минимально возможное расстояние между точками выхода луча преобразователей - 35 мм.

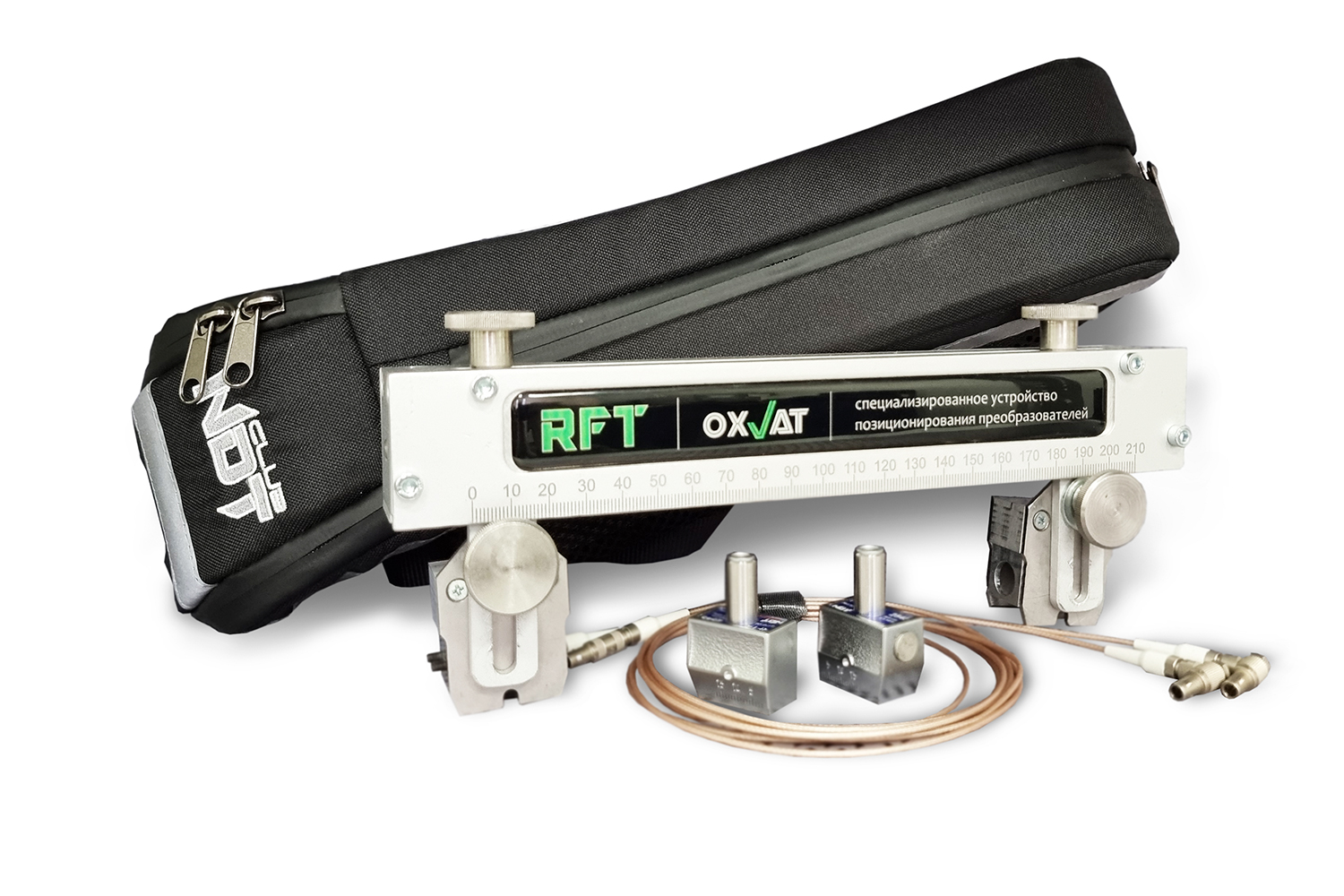

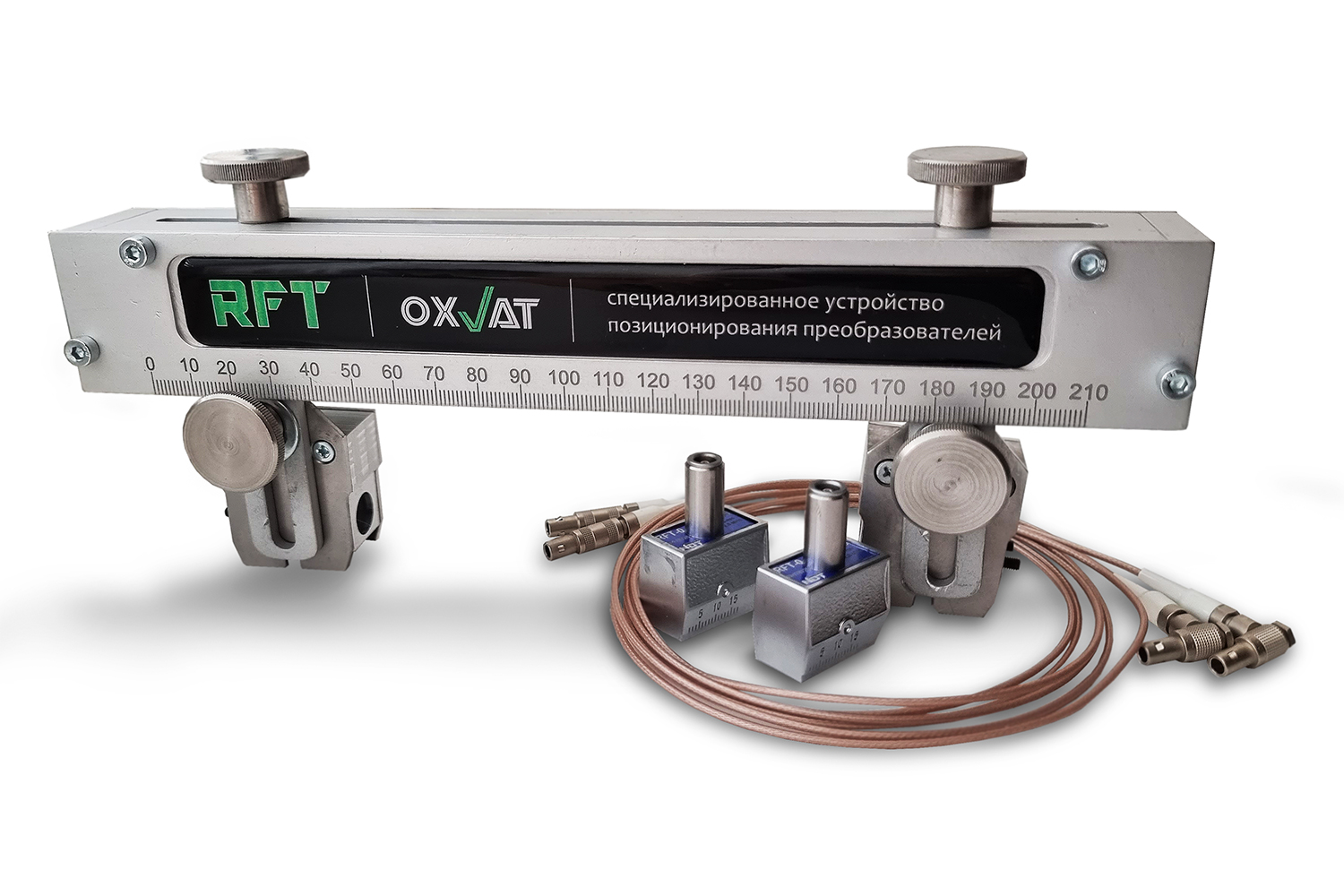

Комплектация RFT OXVAT
RFT OXVAT механическое устройство с двумя каретками |
1 |
Преобразователь RFT-O 2545 или (по выбору заказчика) |
2 |
Кабель Lemo угловой-Lemo прямой PROFI одинарный 1,2 м |
2 |
Сумка CLUB-M |
1 |
Наклонные преобразователи (П121) для RFT OXVAT
- RFT-O 50XX (частота 5,0 МГц, ХХ-углы ввода 40, 45, 50, 55, 60, 65, 70, 90 призма оргстекло, контактная площадь 17х27 мм, разъем вертикальный)
- RFT-O 25XX (частота 2,5 МГц, ХХ-углы ввода 40, 45, 50, 55, 60, 65, 70, 90 призма оргстекло, контактная площадь 17х27 мм) разъем вертикальный
- RFT-O 18XX (частота 1,8 МГц, ХХ-углы ввода 40, 45, 50, 55, 60, 65, 70, 90 призма оргстекло, контактная площадь 17х27 мм) разъем вертикальный
Прямые преобразователи (П111) для RFT OXVAT
- RFT-O-S 18 (частота 1,8 МГц, диаметр пьезоэлемента и рабочей поверхности 10 мм, протектор керамический)
- RFT-O-S 25 (частота 2,5 МГц, диаметр пьезоэлемента и рабочей поверхности 10 мм, протектор керамический)
- RFT-O-S 25 (частота 2,5 МГц, диаметр пьезоэлемента и рабочей поверхности 10 мм, протектор керамический)
|
Тип используемых преобразователей |
RFT-0, RFT-0-S, АМКРО серия AN |
|
Диаметры контролируемых поверхностей труб, прутков, мм |
От 30 до плоскости |
|
Шаг изменения базы между преобразователями |
Плавная регулировка с шагом 1 мм |
|
Габаритные размеры ДхШхВ, min/max, мм |
250х35х105 / 250х35х135 |
|
Вес устройства с пэп, гр |
760 |
|
Вес комплекта, гр |
900 |
| Страна производства | Россия |
| Производитель | «NDT-Club», Россия |
