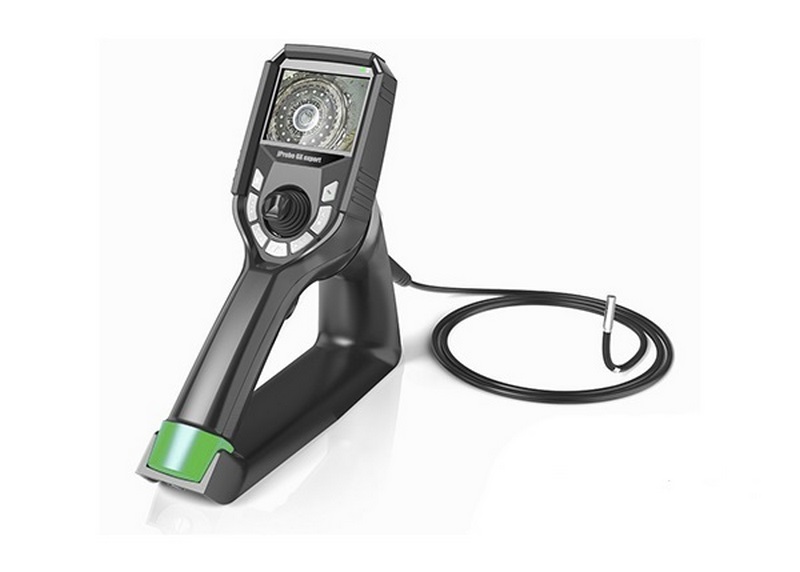

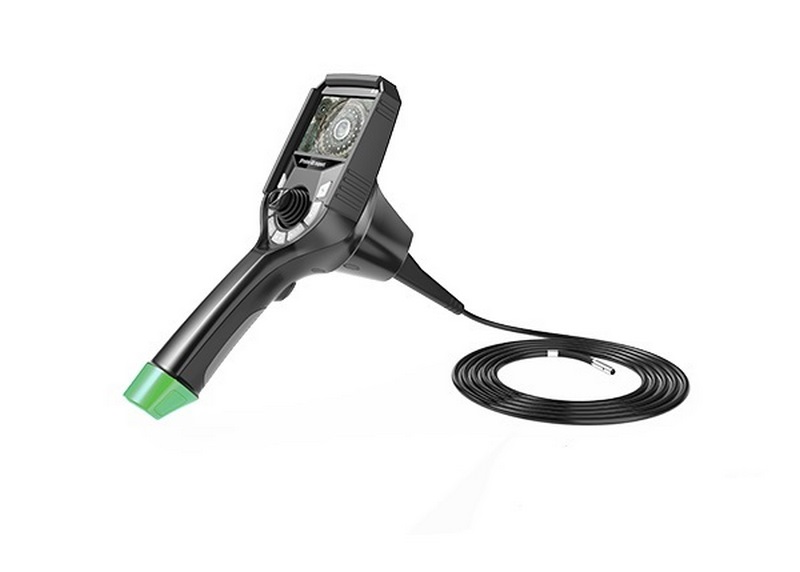

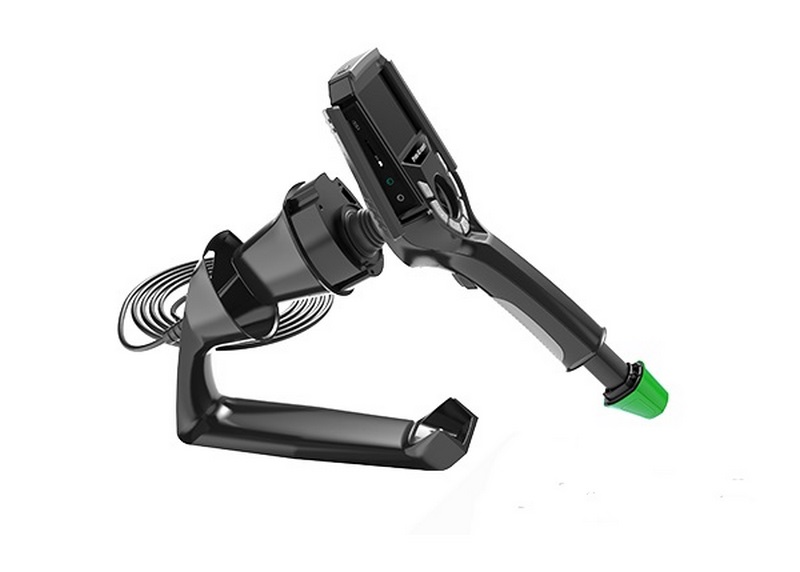

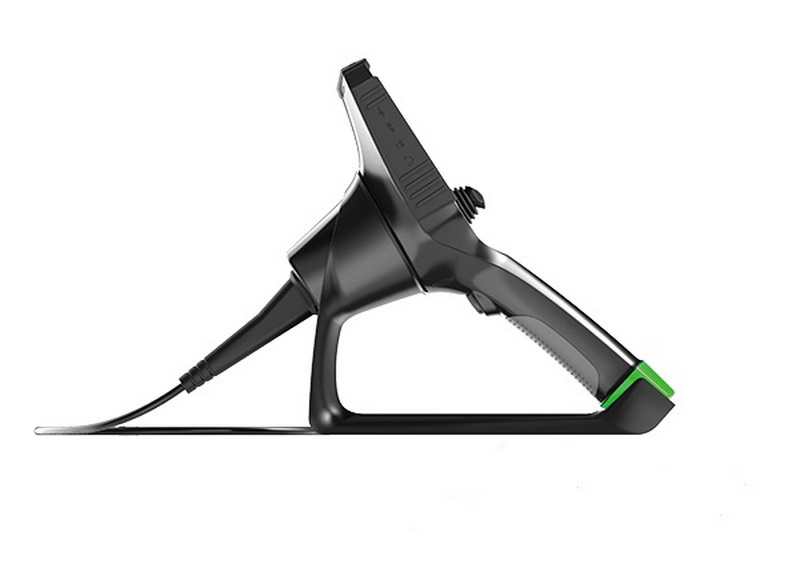

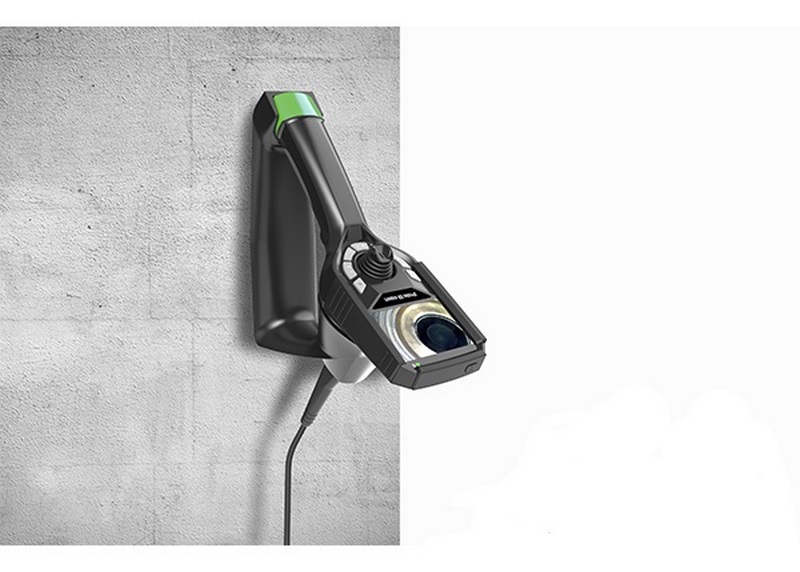

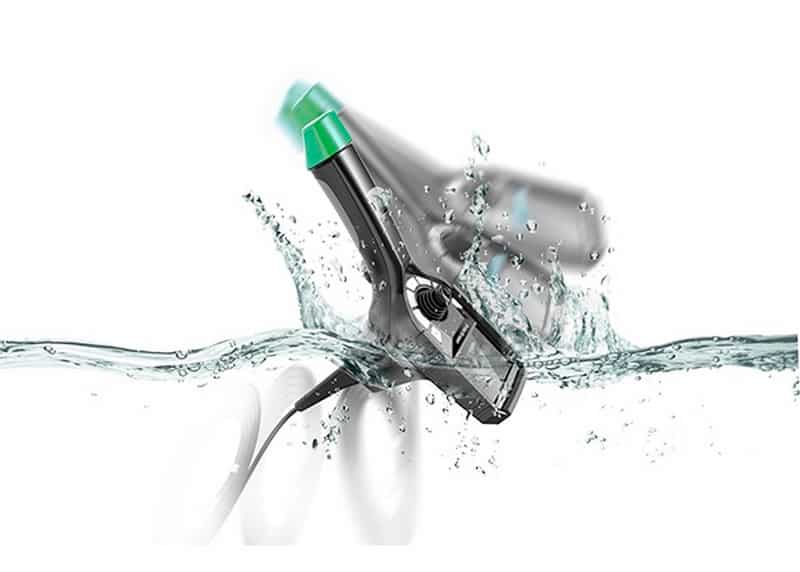

Видеоэндоскоп jProbe GX expert
Промышленный видеоэндоскоп jProbe GX expert представляет собой инновационный продукт, сочетающий в себе новейшую цифровую платформу, видеосенсор повышенного разрешения с реалистичной цветопередачей, промышленный IPS дисплей и наивысшие в классе портативность, эргономичность и автономность. GX expert обладает интуитивно понятным интерфейсом и позволяет подключать к себе широчайшую линейку сменных зондов.
Все модификации jProbe GX expert оснащены функционалом сравнительных измерений.
Сменные зонды семейства SP обладают возможностью использования сменных камер прямого и бокового обзора,что безоговорочно делает видеоэндоскоп jProbe GX expert наиболее универсальным устройством из представленных на рынке дистанционного визуального контроля.
Видеоэндоскоп GX expert, учитывая свой малый вес и превосходную автономность, обладает достаточно широким функционалом: запись фото и видео на карту памяти, сравнительные измерения, регулировка экспозиции и баланса белого, менеджер файлов, стоп-кадр, вращение изображения 90°(против часовой стрелки), цифровое увеличение до 4х, режим черно-белого изображения, цветовая инверсия (для GX expert+) и т.д.
Базовый блок позволяет подключать к себе широкую линейку сменных зондов,в которую, помимо классических вариантов, также включены современные зонды с боковой камерой или 2 камерами (прямой и боковой), зонды с ультрафиолетовой или инфракрасной подсветкой.
GX expert имеет возможность автономной работы от сменной аккумуляторной батареи Li-Ion (2.5 часа - длительность полного заряда). В стандартный комплект поставки входит 2 аккумуляторные батареи и внешнее зарядное устройство.
GE expert может работать в режиме измерительной сетки, что позволяет производить оценку размеров дефектов находящихся в плоскости измерения (при использовании измерительной насадки).
Мегапиксельный видеосенсор и продвинутый функционал цифрового преобразования обеспечивают сверхчеткое изображение, достоверную цветопередачу, а так же компенсацию шумов и искажений.
Надёжный механизм артикуляции (изгиба головки зонда) управляется при помощи чувствительного джойстика. В конструкции механизма артикуляции минимизировано число передаточных звеньев, благодаря чему изгиб дистальной части зонда точно повторяет даже самое легкое нажатие на джойстик.

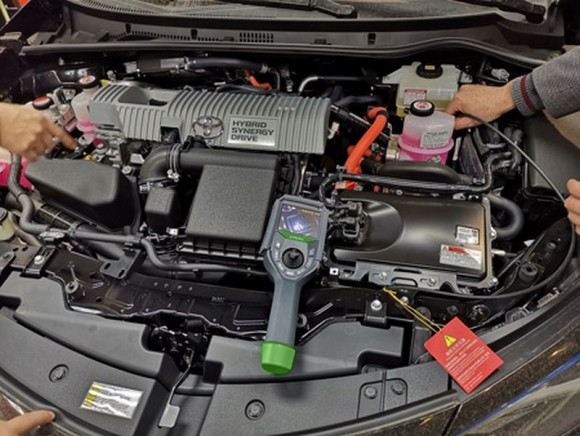

jProbe PX expert находит свое применение при эндоскопии передаточных механизмов, эндоскопии авиационных двигателей, эндоскопии ружейных стволов, эндоскопии автомобиля, эндоскопии малых двигателей, эндоскопии в автомобилестроении, эндоскопии буровых установок, эндоскопии компрессоров, эндоскопии газотурбинных установок, эндоскопии литых изделий, эндоскопическом поиске коррозии, эндоскопии насосного оборудования, эндоскопии теплообменников, эндоскопии электронных устройств, эндоскопии дизельных двигателей, эндоскопии объектов ЖКХ и т.д.
Комплект включает:
базовый блок, сменный зонд, ремень для зонда, кабель USB – Mini-USB, аккумуляторная батарея 2 шт., внешнее зарядное устройство для аккумуляторной батареи с кабелем питания, карта памяти SD 32 ГБ, кард-ридер, программный комплекс Платформа ВСКАМ версия 1.0 для обработки и хранения эндоскопических изображений, ткань для протирки оптических элементов, кейс для хранения и транспортировки с ложементом, руководство пользователя на русском языке, паспорт, гарантийный сертификат, сервисная книжка
+ для зондов 6.0 мм с прямым обзором: адаптер 90°, крюк, магнит.
+ кабель AV для GX expert;
+ кабель HDMI для GX expert+
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Базовый блок
| Форм-фактор | Базовый блок – сменный зонд |
| Габариты |
315 х 105 х 150 мм |
| Масса | 750 г |
| Дисплей | Промышленный ЖК-дисплей 3.5” GX expert: 640 х 480 пиксел GX expert+: IPS 640 х 480 пиксел |
| Питание | USB / аккумуляторная батарея Li-Ion 18650 x 1 шт. (полный заряд 2.5 часа) |
| Питание | GX expert: 3, 5, 9 мин.; GX expert+: 1, 3, 5 мин. / отключаемое (для экономии заряда батареи) |
| Управление функционалом | Горячие клавиши на рукоятке: запись фото и видео (в т.ч. клавишей-курком), регулировка светодиодной подсветки зонда, стоп - кадр |
| Время автономной работы |
4 часа |
| Запись на носитель | Карта памяти SD 32 ГБ в комплекте |
| Измерительные функции | Геометрические параметры: 3 режима измерительной сетки (для GX expert+) |
| Крепление | Разъем ¼’’ для штатива |
| Конструкция подсветки | Светодиоды в головке камеры зонда |
| Регулировка подсветки в головке камеры зонда |
Ручная регулировка (7 уровней) |
| Скачивание файлов | Mini-USB, карта памяти SD |
| Регулировка подсветки в головке камеры зонда | Автоматическая / ручная регулировка в прямом / боковом / прямом и боковом направлениях обзора (2 режима, 10 уровней) |
| Вывод изображения | GX expert: AV GX expert+: HDMI |
| Запись фото | JPG GX expert: 2048 x 1536, 1600 x 1200, 640 x 480 GX expert+: Ø 2.2: 400 х 400 пиксел Ø 2.8: 640 х 480 пиксел Ø 3.9: 720 х 576 пиксел Ø 6.0: 720 х 576 пиксел |
| Запись видео | AVI GX expert: 1280 x 720 GX expert+: Ø 2.2: 400 х 400 пиксел Ø 2.8: 640 х 480 пиксел Ø 3.9: 720 х 576 пиксел Ø 6.0: 720 х 576 пиксел |
| Экспозиция | Ручная регулировка: 5 уровней |
| Баланс белого | Автоматическая / ручная регулировка (для GX expert+) |
| Временная метка | Да: отключаемая (для GX expert+) |
| Соотношение сторон кадра | 4:3 / полноэкранный (для GX expert+) |
| Индикация на дисплее | GX expert: дата и время, режим записи, длительность записи видео, уровень заряда батареи, уровень подсветки камеры зонда, уровень цифрового увеличения, вращение изображения, статус карты памяти; GX expert+: режим записи, длительность записи видео, уровень заряда батареи, статус карты памяти |
| Продвинутые функции | Стоп-кадр, вращение изображения 90°(против часовой стрелки), цифровое увеличение до 4х, режим черно-белого изображения, цветовая инверсия (для GX expert+) |
| Менеджер файлов | GX expert: Просмотр миниатюр изображений (14 на дисплее) с пролистыванием, полноэкранный просмотр фото и превью видео, пролистывание изображений (предыдущее - следующее) во время полноэкранного просмотра, цифровое увеличение фото во время полноэкранного просмотра, воспроизведение видео с паузой, удаление фото и видео, формат |
| Язык интерфейса | Русский (доп. 6 иностранных языков) |
| Аппаратное ПО | С возможностью обновления |
| Программное обеспечение для ПК | Захват видеоряда по цифровому интерфейсу | Сохранение стоп-кадров видеоряда в форматы JPEG, BMP, PCX, TGA, PNG, TIFF, GIF, JPEG2000 с предварительными настройками каждого формата в произвольный проект | Запись видеоряда в специализированный формат SRVid и стандартный контейнер AVI с последующим их воспроизведением в специализированном внутреннем проигрывателе с сохранением интересующего стоп-кадра в JPEG, BMP, PCX, TGA, PNG, TIFF, GIF, JPEG2000 | Ведение базы проектов с описательной частью каждого проекта | Поиск по описательной части проекта или изображения | Математические фильтры удаления шума, повышения чёткости изображения, выделения перепадов яркости, эквализация гистограммы. |
| Температура работы | От -20 °C до +60 °C |
| Температура хранения | От -20 °C до +60 °C |
| Влажность | До 95% без конденсата |
| Материал корпуса | Ударопрочный пластик с эластомерными вставками |
Сменные зонды
| Тип камеры | CMOS / CMOS HR (КМОП) Ø 2.2: 640 х 480 пиксел Ø 2.8: 640 х 480 пиксел Ø 3.9: 720 х 576 пиксел Ø 3.9 UV: 640 х 480 пиксел Ø 6.0: 720 х 576 пиксел Ø 6.0 UV: 640 х 480 пиксел Ø 6.0 IR: 720 х 576 пиксел Ø 6.0 SC: 640 х 480 пиксел Ø 6.0 2 камеры: П 720 х 576, Б 720 х 576 пиксел |
| Тип зондов |
Сменные цифровые |
| Направление подсветки | Прямое / боковое (со сменной камерой) / прямое и боковое (2 камеры) |
| Жесткость зондов |
Гибкие с переменной жесткостью |
| Стыковка зондов с блоком |
Разъем и крепление 4 шестигранных болта |
| Диаметры сменных зондов |
2.2, 2.8, 3.9, 6.0 мм |
| Длины сменных зондов |
1, 1.5, 2, 3, 5, 8, 10, 12 м |
| Поле обзора | Ø 2.2, 2.8, 3.9, 3.9 UV, 6.0, 6.0 SC, 6.0 UV: 120° Ø 6.0 IR: 80° Ø 6.0 2 камеры: П 100°, Б 90° пиксел |
| Направление обзора | Прямое / боковое (со сменной камерой) / прямое и боковое (2 камеры) |
| Глубина резкости | Ø 2.2, 2.8, 3.9 UV, 6.0 UV : 3 - 50 мм Ø 3.9, 6.0, 6.0 SC: 7 - 80 мм Ø 6.0 IR: 50 мм - ∞ Ø 6.0 2 камеры: П 7 - 80 мм, Б 3 - 30 мм |
| Артикуляция | 2 плоскости (4 направления) всесторонняя 360° с механизмом блокировки / 1 плоскость (2 направления) для Ø 2.2 |
| Угол артикуляции | Ø 2.2, 2.8: 1 м - 150°, 1.5 м - 140°, 2 м - 140° Ø 3.9, 6.0: 1 м - 170°, 1.5 м - 170°, 2 м - 150°, 3 м - 120°, 5 м - 100°, 8 м - 100°, 10 м - 80°, 12 м - 80 |
| Защита резьбы головки камеры | Защитное кольцо (для Ø 6.0 прямой обзор) |
| Оплетка зонда | Многослойная, стойкая к скручиванию (внешний слой из вольфрама) |
| Материал головки зонда | Нержавеющая сталь |

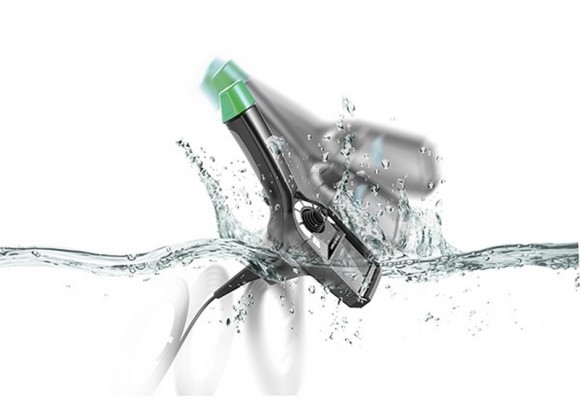

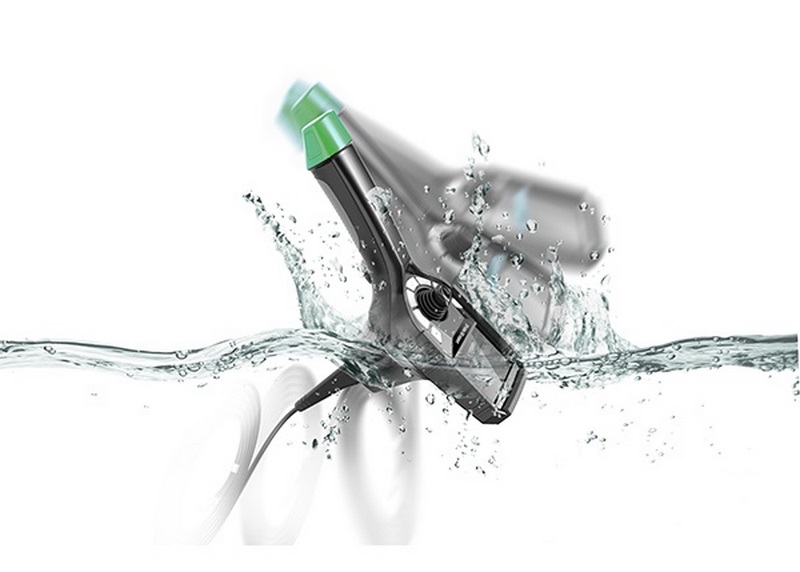

| Устойчивость зонда | Вода, масла и агрессивные среды |
| Степень защиты | IP67 |
| Погружение в жидкость | На глубину до 1 метра |
