Шаблон сварщика универсальный УШС-2

Скачать инструкцию

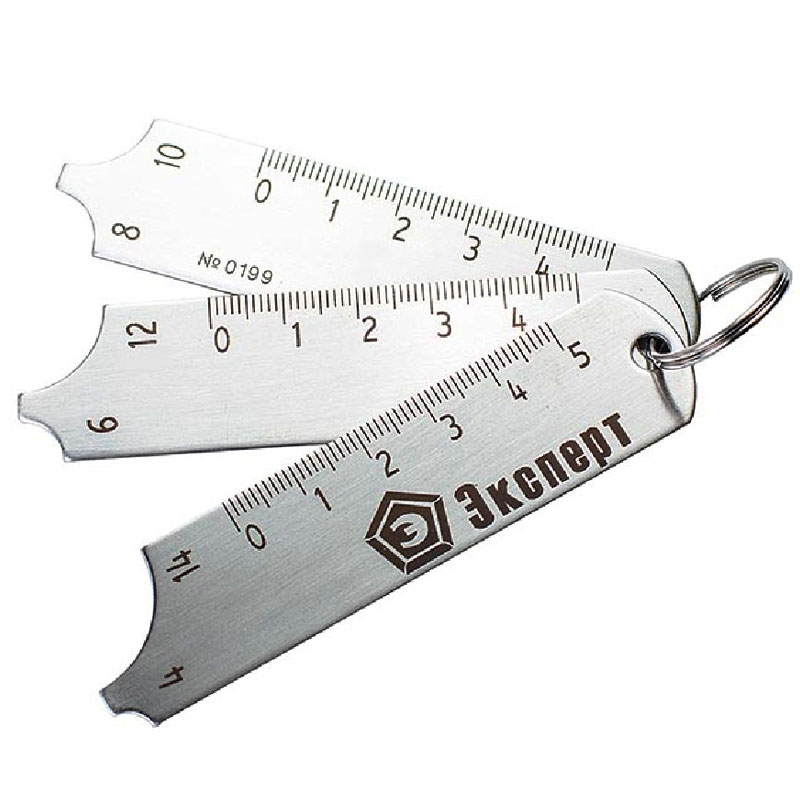

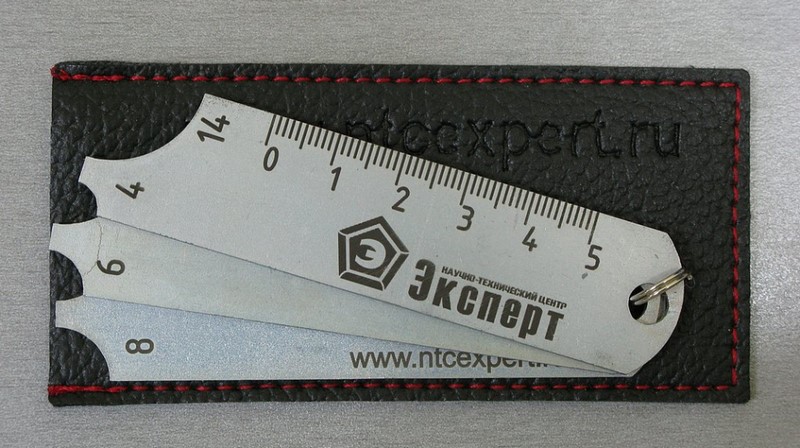

Шаблон сварщика УШС-2 предназначен для контроля катетов угловых швов в диапазоне 4-14 мм в соответствии с требованиями СТБ 1133-98. Конструктивно шаблон УШС-2 состоит из 3 соединенных пластин с выточками разных диаметров. Контроль с использованием шаблона УШС-2 ведется путем последовательного приложения пластин до выявления минимального зазора. Размер считается установленным, если длинная сторона лепестка и перемычка между его катетами прилегают к поверхности изделия без видимого зазора, а зазор между выточками лепестка и швом является минимальным. При несовпадении катета шва ни с одной из выточек, размер катета определяется опытным путем.УШС-2 входит в состав комплекта ВИК «Эксперт». Для расширения диапазона и возможности измерять не только радиус но и размеры катетов, шаблон УШС-2 может быть дополнен катетомером КМС-3-16 и радиусными шаблонами 3,2-25 мм (MG11). Калибровка шаблона УШС-2 проводится собственной метрологической службой по методике МК 10.2017. Данный шаблон имеет сертификацию в системе ГОСТ Р Росстандарта РФ.

Основные характеристики УШС-2:

• Диапазон контролируемых катетов стыкового сварного шва – 4-14мм;
• Количество ступеней – 6;
• Точность изготовления - ±0,3мм;
• Средняя наработка на отказ – не менее 1000 условных циклов замеров.
