Контрольные образцы для авиационной техники фирм Boeing и Airbus

• Обзор
• Характеристики
• Отзывы0

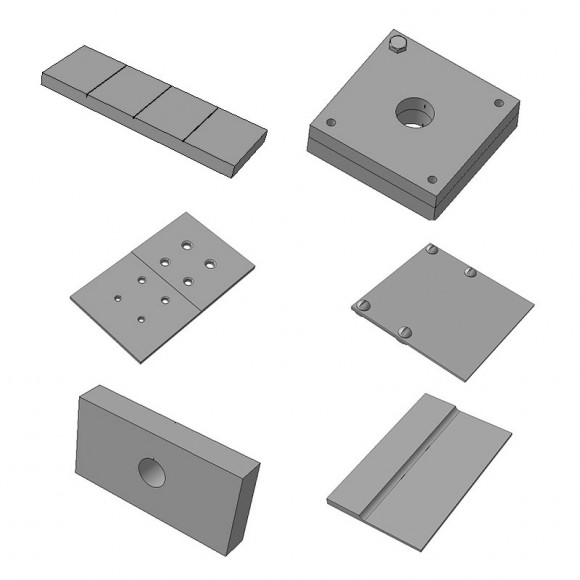

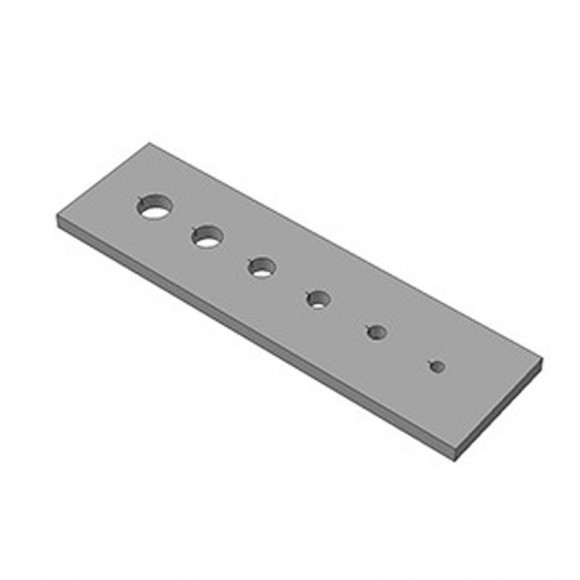

Контрольные образцы предназначены для проверки работоспособности, установки порога чувствительности и калибровки вихретоковых дефектоскопов при проведении контроля деталей авиационной техники фирм Boeing и Airbus.

Контрольные образцы соответствуют требованиям руководств «Boeing 737 Nondestructive Test Manual» и «Airbus 318/319/320/321 Nondestructive Testing Manual».

Характеристики Основные технические характеристики прибора Тип Материал Имитируемый дефект Величина дефекта Шероховатость рабочей поверхности Глубина Раскрытие СО-214.06 (аналог 29А032 и 2-835-01-9330) ВТ9 σ = 0,5 МСм/м Поверхностные трещины 0,2 мм 0,5 мм 1,0 мм 0,05 - 0,025 мм Ra = 1,25 мкм 125 20ХМ, 30ХМ Трещина, развивающаяся около отверстия со стороны, противоположной стороне контроля 0,85 мм 0,08 - 0,18 мм Ra = 1,25 мкм 126 Д16Т σ = 17,5 МСм/м Поверхностная трещина 0,38 - 0,51 мм Не более 0,13 мм Ra = 1,25 мкм 186A-F Д16Т σ = 17,5 МСм/м Трещины, развивающиеся около отверстия по всем направлениям 0,3 мм 0,5 мм 0,5 мм Не более 0,13 мм Ra = 1,25 мкм NDT194B Д16Т σ = 17,5 МСм/м Трещины, развивающиеся около отверстий с внутренней стороны первого слоя 1 мм 0,08 - 0,18 мм Ra = 1,25 мкм NDT1085-xxx Д16Т σ = 17,5 МСм/м Подповерхностная трещина в первом слое на границе второго слоя 50% толщины первого слоя Не более 0,18 мм Ra = 1,25 мкм NDT3021 40ХНМА Трещины, развивающиеся около отверстия и на кромке 2,5 мм 1,3 мм 0,08 - 0,18 мм Ra = 1,25 мкм PN99N28207315000 В95 σ = 17,5 МСм/м Поверхностные трещины около галтельного перехода 0,3 мм 0,5 мм Не более 0,2 мм Ra = 1,25 мкм

Производитель

«Константа», Россия
