Измеритель влажности нефтепродуктов ИВН-3003

Измеритель влажности нефтепродуктов ИВН-3003 – разновидность переносного влагомера, позволяющая производить измерения влажности и диэлектрической проницаемости в суспензиях, состоящих из нефтепродуктов и воды. Прибор активно используется в нефтегазовой, авиационной промышленности, топливно-энергетическом комплексе, на автозаправочных станциях и коммунальном хозяйстве.

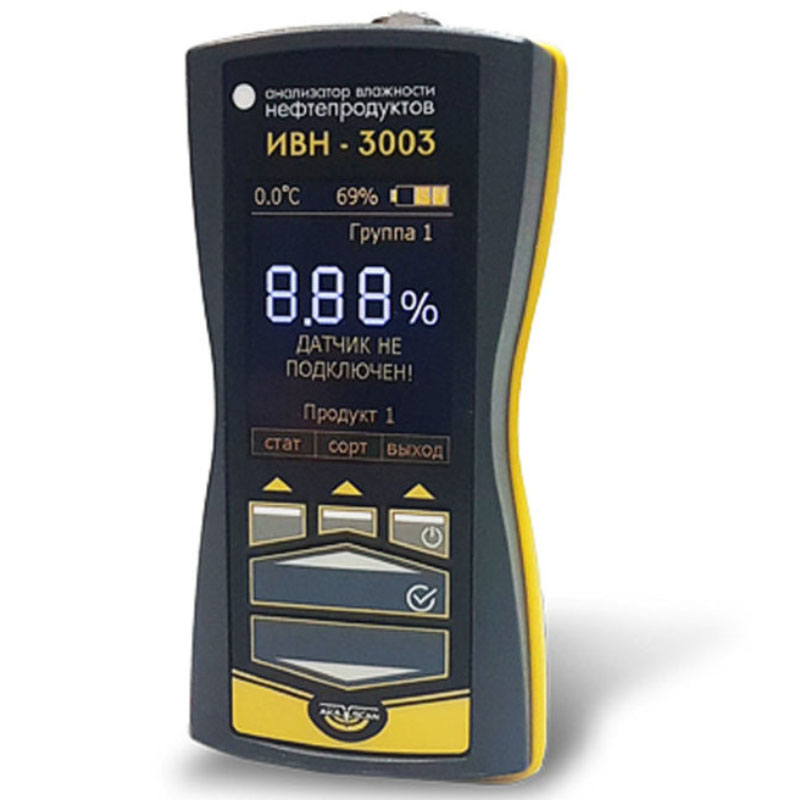

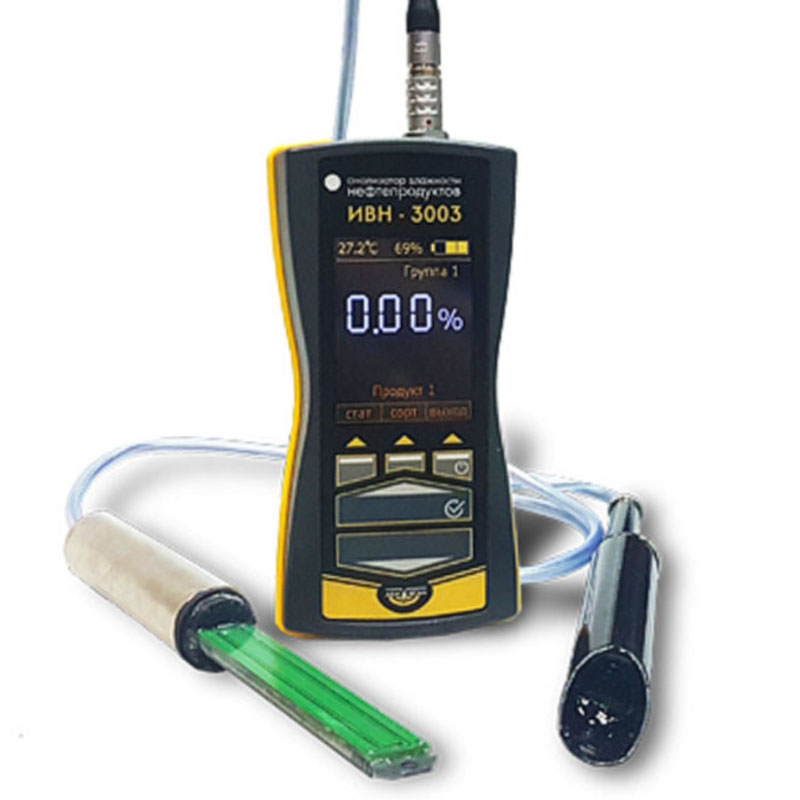

Внешне влагомер представляет собой прямоугольный электронный блок и емкостной преобразователь (датчик), который подключается к прибору с помощью соединительного кабеля длиной не менее 500 мм.  Блок снабжен графическим ЖК-дисплеем и набором управляющих кнопок. Датчик, представляющий собой плоскопараллельный конденсатор с рядом охранных электродов, помещен в латунный цилиндрический корпус диаметром 12 мм.

Работа устройства ИВН-3003 основана на диэлькометрическом методе исследования влажности согласно ГОСТ 2477-65. Суть его основана на существовании зависимости диэлектрической проницаемости смеси из двух веществ от объёмного содержания каждого в смеси. Проницаемость у нефтепродуктов существенно меньше, чем у воды (1,9-2,5 и 70-80 соответственно), поэтому даже небольшое количество воды в эмульсии приводит к существенному увеличению общей проницаемости смеси (около 3% на каждый 1% воды). Вычислить объёмное содержание воды в смеси (влажность) можно путем сравнения диэлектрической проницаемости эмульсии и проницаемости “сухого” продукта (с минимальной влажностью).

Непосредственное измерение происходит путём полного погружения датчика в исследуемое вещество и считывания результатов с индикатора электронного блока устройства. В прибор также интегрирован датчик, определяющий температуру нефтепродукта.

 Особенности модели ИВН-3003:

• Простая конструкция и несложный порядок измерений делают прибор удобным и понятным в применении;
• Устройство способно измерять влажность эмульсий в пределах 0,5-20 %, диэлектрической проницаемости «сухого нефтепродукта» в диапазоне 1,8 – 2,7;
• Стандартная комплектация предполагает наличие одного из датчиков: для жидких нефтепродуктов ИВН-б1 или для вязких Нож-1;
• Прибор способен анализировать до 32 наименований веществ (4 в стандартном наборе, остальные при дополнительной настройке);
• Память влагомера вмещает до 200 результатов как одиночных, так и серийных измерений;
• Дисплей устройства отображает широкий спектр параметров: заряд батарей, температуру среды, вид нефтепродукта, показатели влажности и диэлектрической проницаемости, количества измерений в серии и ее средние значения;
• Малые габариты и вес дают возможность использовать прибор как в исследовательских лабораториях, так и в производственных условиях;
• Диапазон температур эксплуатации влагомера от +5°С до +45°С.

Технические характеристики ИВН-3003:

Условия эксплуатации прибора: температура окружающего воздуха относительная влажность воздуха атмосферное давление	от +5 до +45 С 84% при +25 С от 84 до 106,7 кПа
Диапазон измеряемых влажностей:	0,5...20,00 % / 0,05...2% *
Диапазон относительной диэл. проницаемости "сухого" продукта:	1,8...2,7
Основная погрешность, не более:	3%
Быстродействие (изм/сек):	0,5
Электропитание:	3 Ni-Mh аккумулятора/ 3 батарейки АА/ сеть 220 В
Время установления рабочего режима при включении:	не более 30 с
Продолжительность непрерывной работы:	не менее 8 ч
Габаритные размеры, мм электронного блока преобразователя длина соединительного кабеля	159 х 77 х 33 не менее Ø 12 х 160 не менее 500
Масса прибора	не более 0,5 кг

* диапазон измерения при использовании специализированного преобразователя ИВН-Б.Лок
