Измеритель защитного слоя бетона ИПА-МГ4.01 (ИПА-МГ4)

Измеритель защитного слоя бетона ИПА-МГ4.01 – портативный универсальный прибор для оперативного контроля защитного слоя армированного бетона и исследования местоположения и свойств арматуры в изделиях из железобетона непосредственно на строительных площадках и производственных объектах. Он широко применяется в дефектоскопии при проверке качества заливки бетона в монолитном строительстве и изготовлении железобетонных изделий, при выборе площадок для проверки прочности бетонов и выявлении тонкостенных участков.

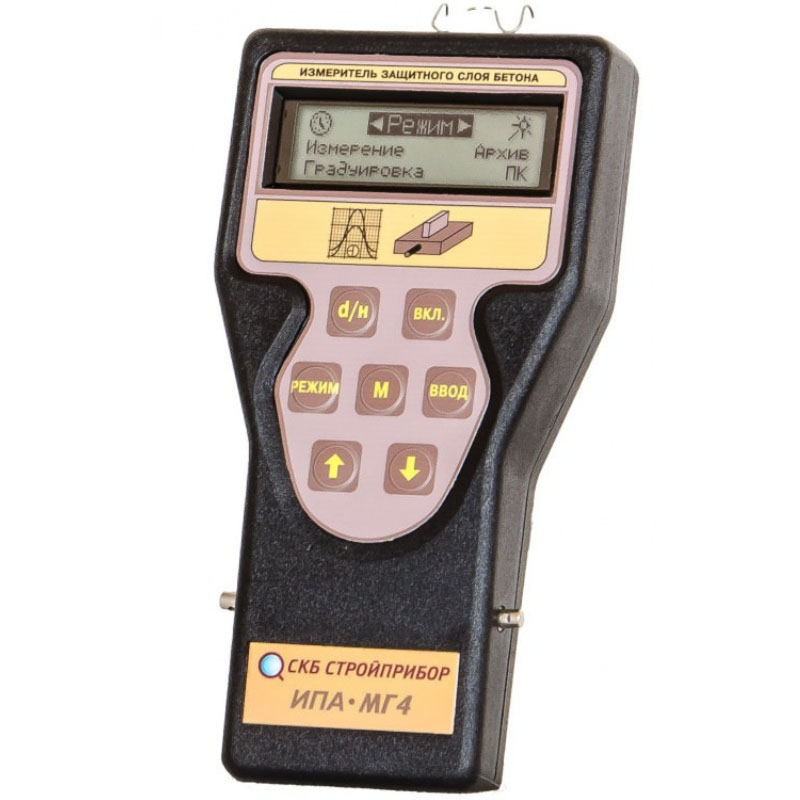

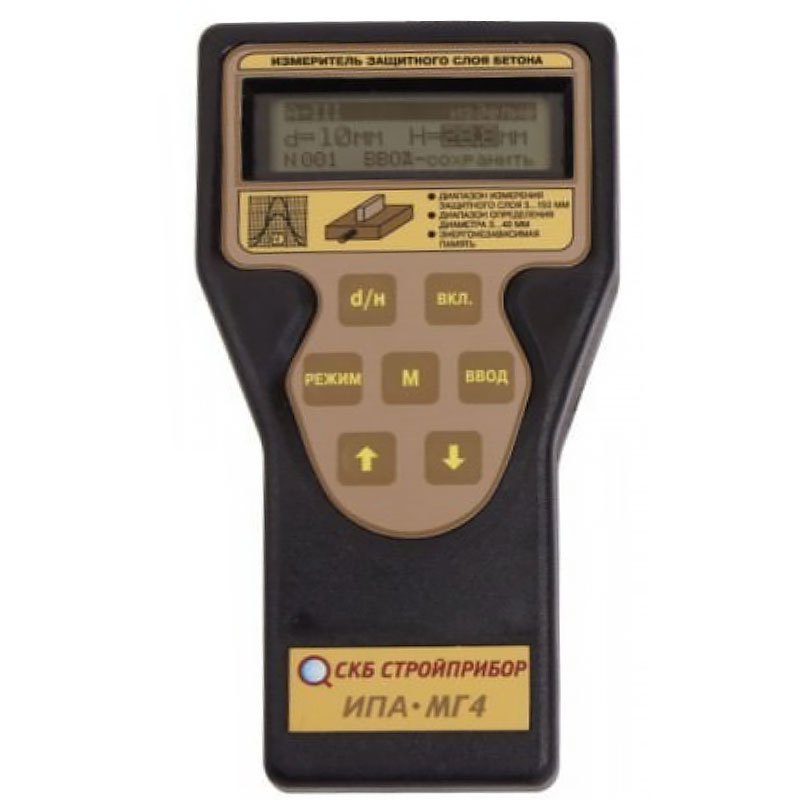

Внешне прибор представляет собой электронный блок, соединенный кабелем с прямоугольным датчиком-преобразователем. На передней панели блока находятся жидкокристаллический дисплей и клавиатура.

Работа измерителя основана на магнитном методе, регламентируемом ГОСТ 22904. При включении прибора и поднесении преобразователя к металлическим предметам вокруг электромагнитных катушек образуется магнитное поле, которое при взаимодействии с любым токопроводящим материалом индуцирует в нем электрический ток. Электронный блок преобразует изменение комплексного сопротивления датчика в показатели глубины залегания арматуры, толщины защитного слоя над ней.
Измеритель защитного слоя бетона ИПА-МГ4.01 отличается от предыдущих моделей возможностью проверки более толстого слоя бетона, измерения неизвестного диаметра арматурных стержней при неизвестной высоте защитного слоя, исследования марок бетона, не соответствующих ГОСТам.

Отличительные особенности модели ИПА-МГ4.01:

• использование прибора позволяет избежать разрушения арматуры при ремонте железобетонных конструкций;
• измеритель способен определять не только наличие, но и глубину залегания, диаметр арматурных стержней и расположение их осей;
• устройство производит поиск и контроль залегающей арматуры в режиме реального времени;
• в памяти прибора заложены три базовые градуировочные зависимости. Режим градуировки позволяет вводить в память данные еще девяти индивидуальных
• градуировочных зависимостей, полученные в результате исследований незарегистрированных марок материалов;
• наличие в комплекте кабеля RS-232 дает возможность подсоединять устройство к компьютеру и обрабатывать результаты измерений;
• графический дисплей отображает большой набор параметров измерений: время и дата, тип и вид контролируемого изделия, диаметр и высота защитного слоя, коэффициент совпадения, номер испытания;
• память устройства ИПА-МГ4.01 сохраняет в архиве до 999 значений измерений;
• входящая в комплект прокладка из оргстекла толщиной 20 мм позволяет проводить расчет неизвестного диаметра арматуры при неизвестной ширине защитного слоя;
• широкий диапазон температур эксплуатации (от -10°С до +40°С) позволяет использовать прибор на объектах, расположенных в сложных климатических условиях.
