Измеритель прочности ИПС-МГ4.01, ИПС-МГ4.03

Измерители прочности ИПС-МГ4.01, ИПС-МГ4.03 – это переносные электронные склерометры, измеряющие прочность, класс бетона и определяющие слабые места строительных материалов без их разрушения. Объектами исследований приборов являются монолитные, сборно-монолитные, сборные бетонные конструкции и изделия из железобетона.

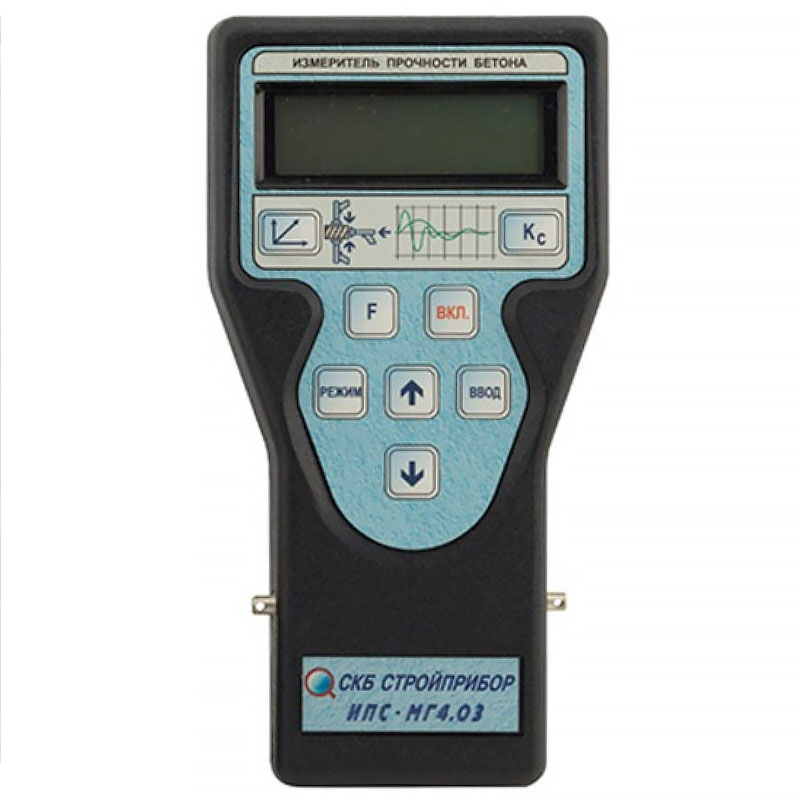

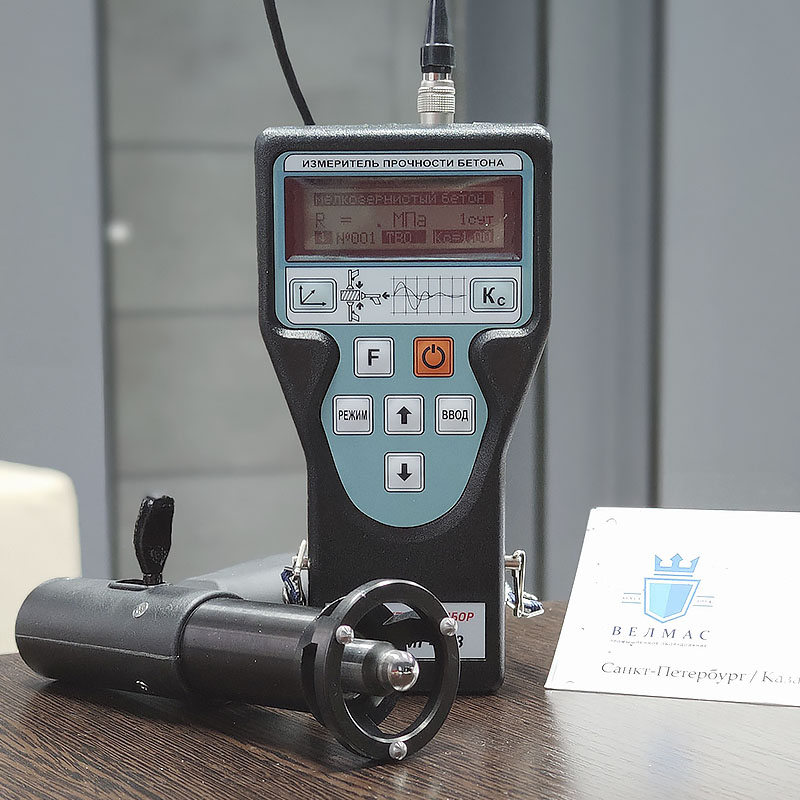

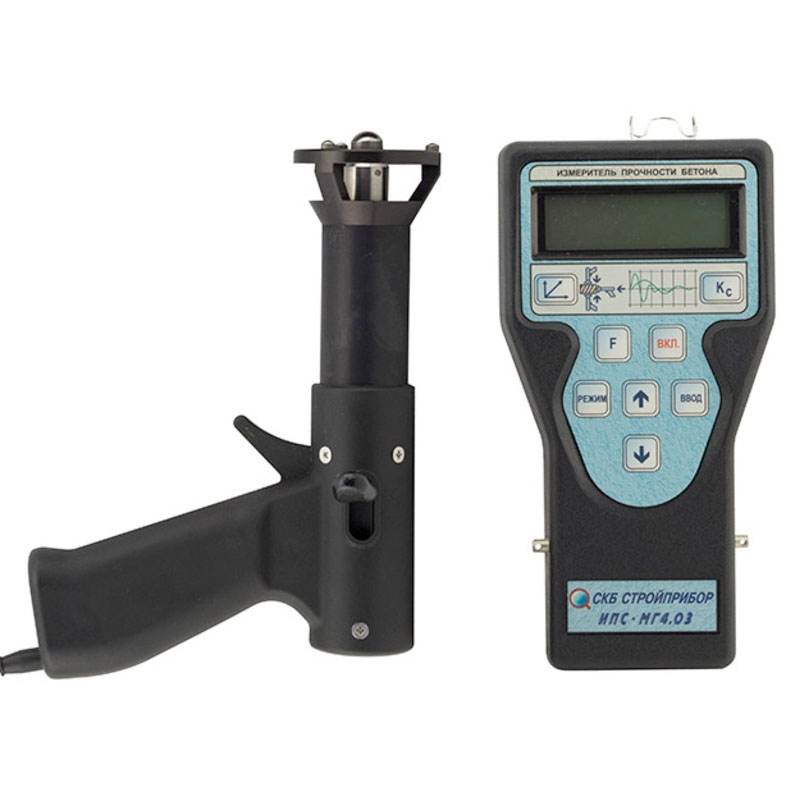

Внешне склерометр представляет собой цилиндрический преобразователь с ручкой, соединенный кабелем с электронным блоком, который предназначен для управления процессом измерений и регистрации их результатов. Преобразователь включает в себя индентор, ударную пружину и пьезоэлектрический акселерометр, на его корпусе располагаются рычаг бойка и спусковой крючок. Передняя панель электронного блока снабжена жидкокристаллическим экраном и клавиатурой.

Приборы ИПС-МГ4.01, ИПС-МГ4.03 работает по принципу ударного импульса, основанном на том, что параметры удара индентора об испытуемое изделие зависят от свойств материала, из которого оно изготовлено. При взаимодействии бойка с поверхностью бетона преобразователь вырабатывает электрический импульс, зависящий от ускорения индентора. Электронный блок регистрирует показатели удара, за счет встроенных в программное обеспечение градуировочных зависимостей преобразует их в значения прочности и выводит на дисплей.

В отличие от ИПС-МГ4.01, версия ИПС-МГ4.03 позволяет вычислять не только класс бетона, но и уточнять базовые характеристики в зависимости от способа отвердения и возраста бетона, а также содержит больше базовых и индивидуальных градуировочных зависимостей. Также, обновленная версия имеет подсветку дисплея.

Особенности ИПС-МГ4.03:

• экран электронного блока одновременно отображает основные показатели исследований: реальное время, единицы измерения, возраст бетона, режим твердения, текущие показания, количество замеров и средние значения серии, вид проверяемой основы;
• прибор снабжен функцией удаления недостоверных значений (при попадании индентора в полость, пору, щебень);
• память устройства способна хранить показания до 999 серий измерений с 15 значениями в каждой;
• в память измерителя внесены 44 базовые градуировочные зависимости, учитывающие вид бетона;
• мини-USB разъем и специальный интерфейс позволяют подсоединять склерометр к компьютеру и обрабатывать на нем результаты измерений;
• в памяти прибора выделены 20 ячеек с базовыми характеристиками для формирования индивидуальных зависимостей на основе значений собственных испытаний;
• с помощью измерителя ИПС-МГ4.03 можно производить испытания как на горизонтальных, так и вертикальных поверхностях (на полах, потолках, стенах), что отражается в рабочем меню дисплея;
• широкий диапазон температур эксплуатации (от -10°С до +40°С) обеспечивает универсальность и долговечность склерометра.

В обновленных версиях приборов ИПС-МГ4.01 и ИПС-МГ4.03 с цветными увеличенными дисплеями имеются дополнительные сервисные функции:

• отображение на дисплее графика изменения ускорения индентора в процессе удара (для оценки достоверности текущего измерения);
• отображение параметров ударного импульса (максимального ускорения и отношение максимального ускорения к длительности удара);
• возможность индивидуальной градуировки измерителя либо по параметрам ударного импульса с помощью линейного уравнения или полинома четвертого порядка, либо путем корректировки базовой зависимости (ввод коэффициентов совпадения).
