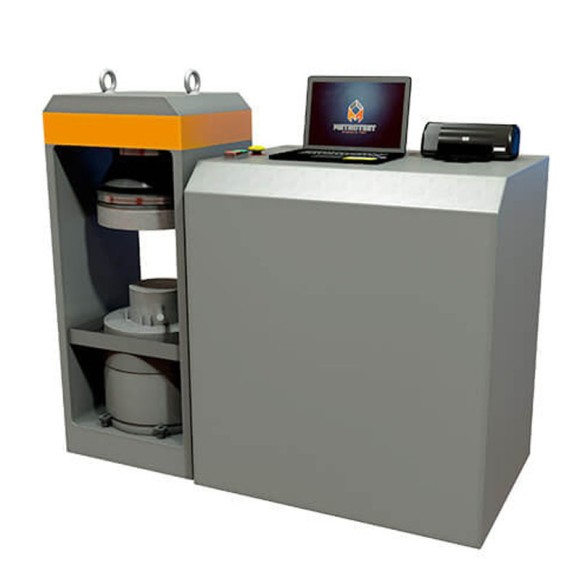

Испытательные прессы ПИ-VI-А (с автоматическим управлением)

Прессы электрогидравлические испытательные ПИ предназначены для измерений силы (нагрузки) при проведении испытаний образцов материалов на сжатие и изгиб. Принцип действия прессов заключается в измерении величины электрического сигнала датчика силоизмерительного тензорезисторного, возникающего при приложении силы (нагрузки) к испытываемому образцу посредством гидроцилиндра и изменяющегося...

Полное описание

Производитель

«Метротест», Россия

Испытательный пресс ПИ-300-VI-АЦена по запросу
Испытательный пресс ПИ-600-VI-АЦена по запросу
Испытательный пресс ПИ-1000-VI-АЦена по запросу
Испытательный пресс ПИ-1500-VI-АЦена по запросу
Испытательный пресс ПИ-2000-VI-АЦена по запросу

В наличии

Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.

Цена по запросу

0 руб.

-+Купить

Запросить КП

Запросить видеодемонстрацию прибора

Обзор
Характеристики
Отзывы0

Скачать инструкцию

Прессы ПИ исполнения VI с автоматическим управлением с ПК при проведении испытания.

Конструктивные особенности прессов исполнения VI:

верхний предел диапазона измерений силы (нагрузки) до 2000кН;
вертикальное исполнение нагружающего модуля;
точное поддержание скорости перемещения активной плиты сжатия;
силовые колонны выполнены из стального конструкционного профиля;
нагружающий модуль и электрогидравлический шкаф управления выполнены в виде отдельных модулей;

Перечень основных методик испытания:

ГОСТ 10180-2012 (для образцов бетонов с поперечным сечением не более 150х150 мм);
ГОСТ 8462-85 (материалы стеновые);
ГОСТ 6996-66 (ИСО 4136-89, ИСО 5173-81, ИСО 5177-81) (сварные соединения);
ГОСТ 25.503-97 (образцы металлов).

Программное обеспечение

Программное обеспечение прессов ПИ-А обеспечивает автоматическое управление прессом во время испытания и обработку данных на ПК, представляет собой установленное на ПК ПО «M-Test АСУ», которое обеспечивает:

автоматическое управление (с ПК) испытательным прессом, визуализацию и определение текущих и максимальных значений нагрузки и деформации, поступающих с датчиков, в режиме реального времени;
проведение испытаний до разрушения образца/ до заданных значений нагрузки и перемещения /с возможностью указания и автоматическим поддержанием желаемой скорости нагружения/перемещения, задание многоступенчатых и циклических программ испытаний до заданной нагрузки/перемещения и автоматическим поддержанием скорости движения подвижной плиты;
построение графиков «Нагрузка – Перемещение», «Нагрузка – Время», «Перемещение – Время», «Нагрузка – Деформация» в режиме реального времени;
автоматический расчёт механических характеристик образцов по методике ГОСТ, формирование, сохранение и распечатка протокола испытаний как по единичному испытанию, так и по заданной серии испытаний (или по ГОСТ).

Модификация	ПИ-300-VI-А	ПИ-600-VI-А	ПИ-1000-VI-А	ПИ-1500-VI-А	ПИ-2000-VI-А
Диапазон измерения нагрузки (расширенный диапазон), кН	от 12 до 300 (от 6 до 300)	от 24 до 600 (от 12 до 600)	от 40 до 1000 (от 20 до 1000)	от 60 до 1500 (от 30 до 1500)	от 80 до 2000 (от 40 до 2000)
Цена наименьшего разряда силоизмерителя, кН	0,01	0,1	0,1	0,1	0,1
Пределы допускаемой относительной погрешности измерений силы (нагрузки), %	± 1,0; ± 0,5
Пределы допускаемой абсолютной погрешности измерений перемещений нижней опорной плиты в диапазоне от 0,1 до 10 мм, включ., мм*	± 0,1
Пределы допускаемой относительной погрешности измерений перемещений нижней опорной плиты в диапазоне св. 10 мм до верхнего предела измерений, %*	± 1,0
Диапазон воспроизведений скорости нагружения, кН/сек	от 0,2 до 10	от 0,5 до 30	от 0,5 до 30	от 0,5 до 30	от 0,5 до 30
Предел допускаемой погрешности поддержания скорости нагружения, %	± 1,0
Рабочий ход поршня силового гидроцилиндра, мм	100
Высота рабочего пространства, мм	340
Ширина рабочего пространства, мм	534
Диапазон измерений перемещений подвижной опорной плиты, мм*	от 0,1 до 100
Размер плит сжатия, мм, не более	Ø295
Габаритные размеры (ДхШхВ), мм, не более	500х550х1150
Масса, кг, не более	1200
Электропитание, В/Гц	380/50
