A1220 ANKER – портативный ручной ультразвуковой дефектоскоп, предназначенный для определения состояния и поиска дефектов анкеров диаметром 24-36 мм и других металлических длинномерных и соединительных элементов (прутков, труб стержней и т. д.). Область применения прибора – фундаменты металлических опор контактной сети, прожекторных мачт.

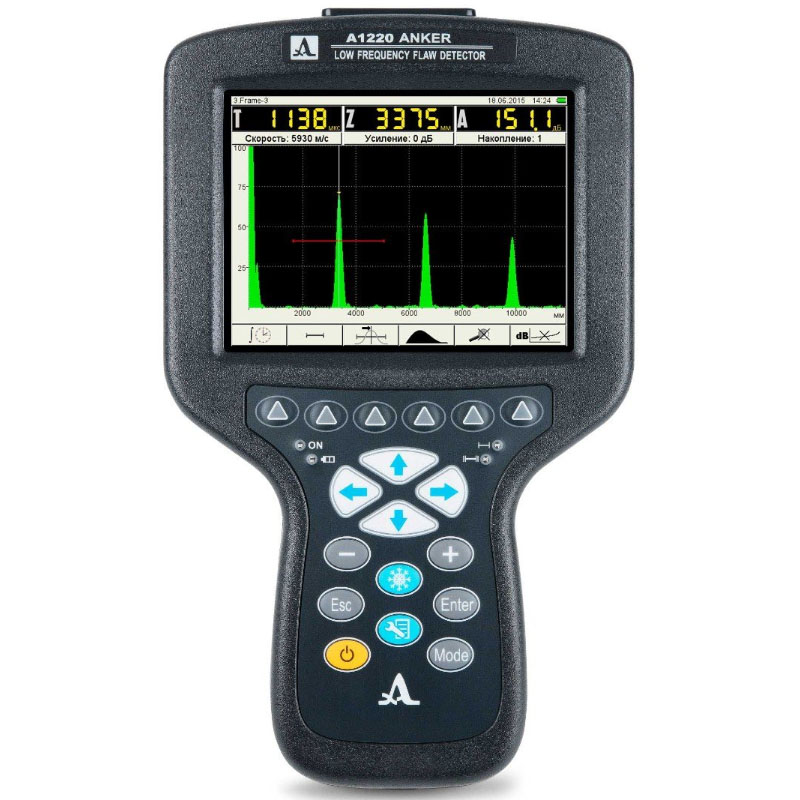

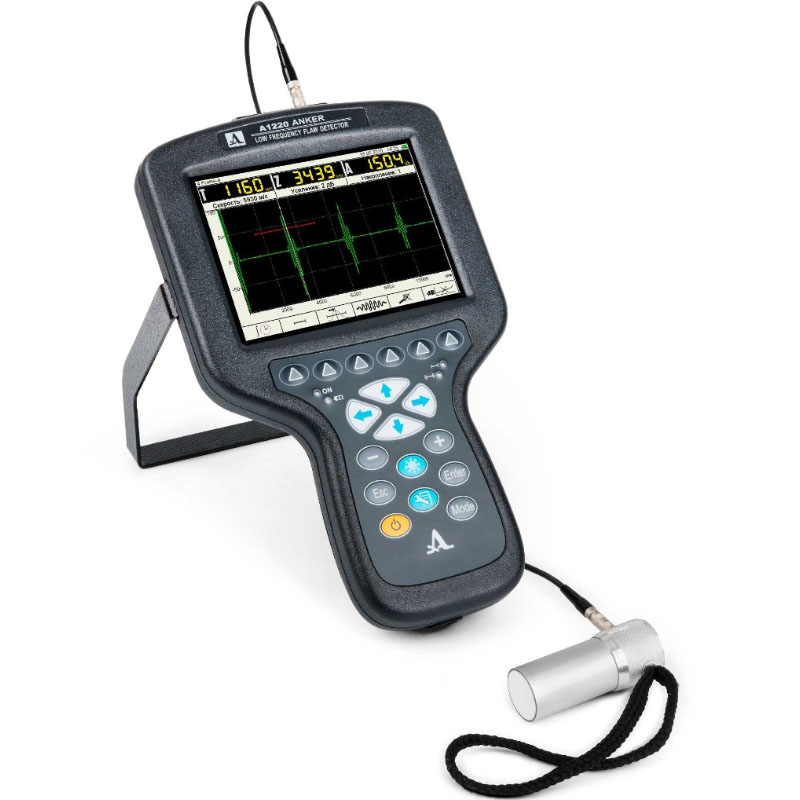

Внешне устройство представляет собой электронный блок, который с помощью кабеля соединяется с ультразвуковым низкочастотным пьезоэлектрическим преобразователем цилиндрической формы. Электронный блок имеет пленочную клавиатуру и большой высококонтрастный цветной TFT-экран.
Принцип действия дефектоскопа основан на волновом методе эхо-сигнала: при продольном прозвучивании проверяемого изделия с помощью ультразвука происходит отражение сигнала от противоположного его торца. Электронный блок формирует электрические импульсы, подаваемые на преобразователь, усиливает получаемые от него сигналы, производит их обработку и отражает на экране в графическом виде. Вид и показатели отраженного сигнала характеризуют качество исследуемого объекта.
В стандартной комплектации дефектоскоп A1220 ANKER комплектуется короткоимпульсным преобразователем S0205 0.025A0D25CL, который имеет жидкостный тип акустического контакта, а также характеризуется низким уровнем собственных шумов и хорошей энергетической эффективностью.
Отличительные особенности модели A1220 ANKER
- несложный способ измерений и наглядность полученных результатов делают прибор надежным и простым в эксплуатации;
- проверка анкерных болтов происходит по верхнему торцу без откапывания;
- с помощью устройства можно проводить контроль качества анкеров фундаментов длиной до 3000 мм;
- меню в виде пиктограмм и интуитивный интерфейс экрана позволяют быстро производить настройку, измерения и анализ результатов испытаний;
- наличие USB-переходника и специального интерфейса позволяет подсоединять дефектоскоп к компьютеру и обрабатывать на нем результаты измерений;
- к прибору может быть подключен ряд преобразователей с иными техническими характеристиками;
- небольшие габариты, масса и возможность крепления в специализированном планшете позволяют применять устройство в сложных производственных условиях;
- широкий диапазон температур эксплуатации (от -20°С до +55°С) обеспечивает корректную работу дефектоскопа в различных климатических зонах.
Базовый комплект
- А1220 ANKER - электронный блок ультразвукового дефектоскопа со встроенным аккумулятором
- Преобразователь S0205 0.025A0R20Х20CL
- Кабель LEMO-LEMO одинарный 1,2 м
- Кабель USB A – Micro B
- Сетевой адаптер с кабелем 220 В - 15 В
- Компакт-диск с документацией и ПО
- Планшет D12
- Чехол D12

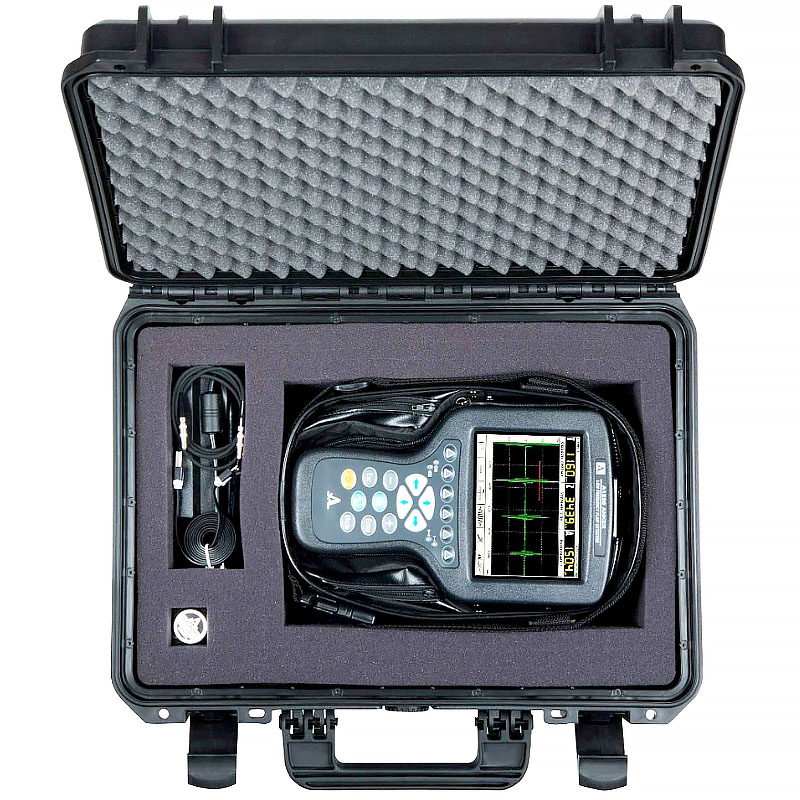

- Жесткий кейс М20
