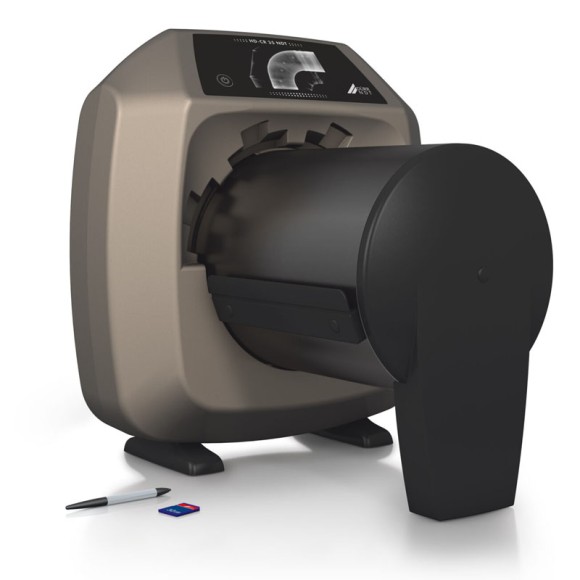

Растущая мобильность современного общества оказывает влияние, в том числе и на проектирование и производство систем Компьютерной Радиографии. Удовлетворяя запросы профессионалов радиографического НК, компания "Duerr NDT" разработала самый компактный комплекс CR 35 NDT Plus. Помимо самых малых на рынке габаритных размеров и веса он является самым энергосберегающим комплексом. Что немаловажно для системы КР, предназначенной для автономной работы в полевых условиях.

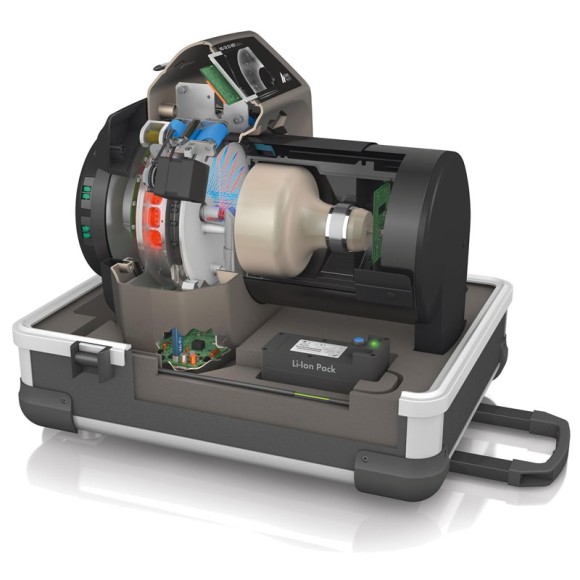

Комплекс цифровой радиографии CR 35 NDT Plus может быть укомплектован компактным (всего 860 гр) литий-ионным аккумулятором для полностью автономной работы, а также кейсом для безопасной и удобной транспортировки, в котором предусмотрено место для установки аккумулятора.
Настраиваемые параметры считывания запоминающих пластин.
В сканере CR 35 NDT Plus существует возможность настройки 4-х параметров считывания запоминающих пластин: разрешение сканирования, мощность лазера, напряжение фотоэлектронного умножителя, скорость вращения лазера.
Параметр «разрешение сканирования» или размер пиксела связан с разрешающей способностью получаемого радиографического изображения. Чем выше разрешение (меньше размер пиксела) тем выше Базовое Пространственное Разрешение. Для задач контроля, требующих максимального БПР, необходимо выбирать максимальное разрешение сканирования. Напротив, для задач, не требующих большого БПР, необходимо выбирать минимальное разрешение сканирования 80 – 100 мкм. В этом случае скорость считывания пластины, а значит и производительность контроля будет больше.
Настройка напряжения ФЭУ управляет его усилением. Высокое значение напряжения повышает усиление ФЭУ и позволяет получить снимки при коротких экспозициях. Следует помнить, что соотношение сигнал/шум снимков в этом случае будет невысоким и будет соответствовать низшим классам КР систем. Малые значения напряжения, а значит и малое усиление следует применять при более продолжительных экспозициях. В этом случае соотношение С/Ш полученных снимков будет высоким и будет соответствовать требованиям для наивысших классов КР систем.
Для удобства пользователей в ПО, поставляемом в составе комплекса, предлагаются несколько наборов настроек, оптимизированных для типовых задач радиографического НК.
Типы и размеры считываемых пластин
CR 35 NDT Plus может считывать запоминающие пластины обоих типов (IP и HD-IP Plus). Максимальная ширина считываемых пластин 35 см, максимальная длина фактически не ограничена. Возможно одновременное считывание двух пластин , в этом случае программное обеспечение сохранит изображение с каждой пластины в отдельном файле. Пластины малых размеров вплоть до 2 х 2 см могут быть считаны без применения специального адаптера.
Технические характеристики комплекса CR 35 NDT Plus
| Параметр | CR 35 NDT Plus |
| Технология TreFoc | Нет |
| Минимальный размер пикселя (определяется диаметром лазерного пятна), мкм | 50 |
| BSR (Базовое Пространственное Разрешение), мкм | 80 |
Разрядность уровней серого, бит/уровней серого |
16 / 65 535 |
Интерфейс подключения к ПК |
USB 2.0 |
Программное обеспечение |
X-Vizor |
| Температурный диапазон, °C | от 10 до 35 |
| Уровень шума, дБ | 49 |
| Размеры (В х Ш х Д), см | 40 x 37 x 47 |
| Вес (без кейса), кг | 17,5 |
| Электропитание, В | 100 – 240 |
| Частота, Гц | 50 – 60 |
| Потребляемая мощность, Вт | 140 |
| Автономное питание от аккумулятора | Да |
