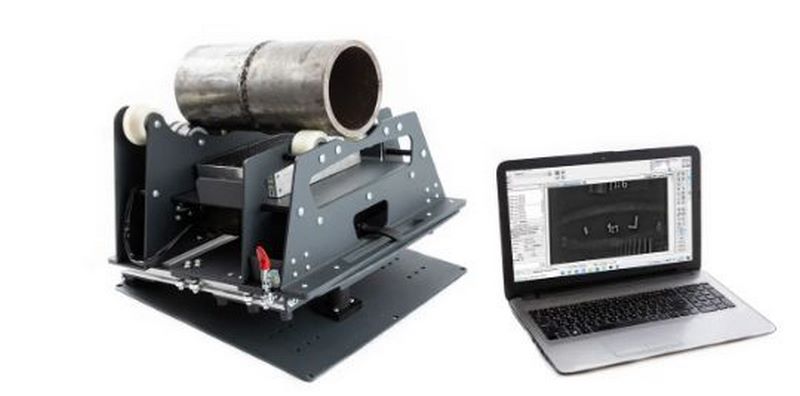

Аппаратно-программный комплекс "Хамелеон"

Аппаратно-программный комплекс "Хамелеон" включает в себя:

-плоскопанельный детектор;

-устройство бесконтактного измерения геометрических параметров сварного соединения (по запросу);

-вращатель КСС;

-эталон двойного проволочного типа в соответствии с ISO 19232-5;

-программное обеспечение.

Плоскопанельный детектор «Продис.Марк» :

Технические характеристики: технология – КМОП, сцинтиллятор – CsI, режимы работы – статический, динамический (без применения промежуточных процессов «фиксации» радиационного изображения), максимальная энергия источника излучения – 300 кэВ, размер пикселя – 50 мкм радиационная стойкость – интегральная доза в плоскости приемника не менее 45кРад ,размер активной области – 12х15, 15х24 или 24х30 см .

Программное обеспечение – DICONDE:

 Инженерные решения и технологии, использованные при изготовлении детектора позволяют:

-обеспечить высокую скорость считывания данных и низкий уровень шумов;

-выполнить требования к качеству получаемого изображения по классу В ГОСТ ИСО 17636-2 для толщин в диапазоне 1,5-12 мм;

-сократить на порядок время контроля при экспонировании в режиме реального времени (аналог рентгенотелевизинного метода).

Программное обеспечение X-Vizor

Позволяет:

-определить требуемое количество экспозиций при заданных значениях расстояния «источник излучения-объект контроля», размера фокусного пятна, класса контроля по ГОСТ ИСО 17636-2-2017;

- использовать цифровые фильтры для восстановления части полезной информации на цифровом изображении;

- измерять после калибровки линейные размеры дефектов, расстояние между дефектами, расстояние между любыми точками на изображении;

 - вычислять площадь дефектов;

- измерять отношение сигнал / шум по прямоугольнику 22 на 50 в точке под курсором;

- определять значение базового пространственного разрешения SRb по изображению эталона двойного проволочного типа и др.

Устройство бесконтактного измерения геометрических параметров сварного соединения

Предназначено для получения цифровой модели профиля сварного соединения в режиме реального времени и последующего измерения таких параметров как: линейное и угловое смещение кромок, высота и ширина усиления, плавность перехода от основного к наплавленному металлу, глубина подрезов. Достигаемая точность измерений – 0,1 мм

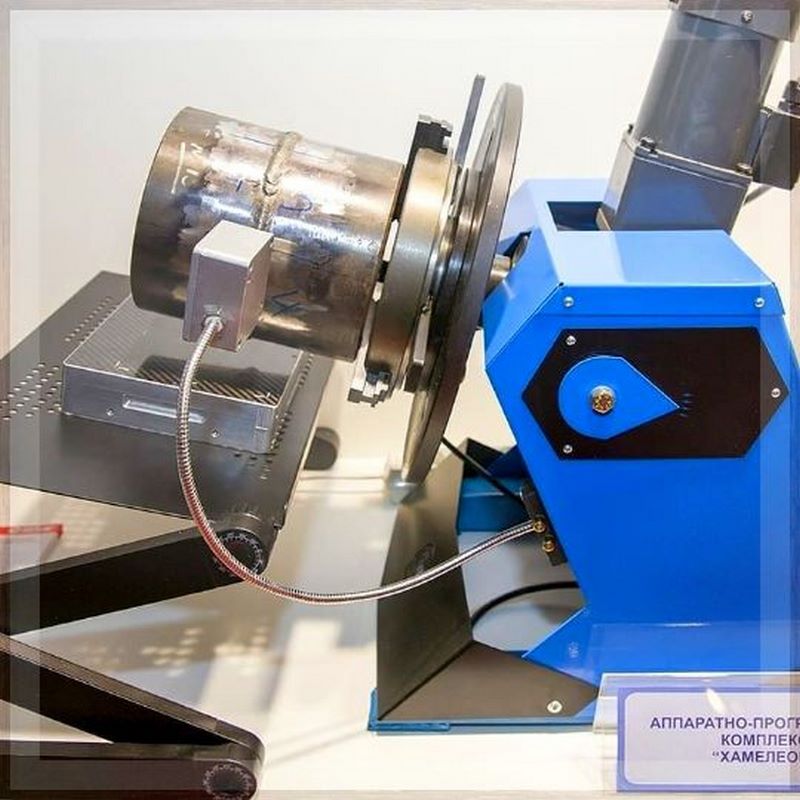

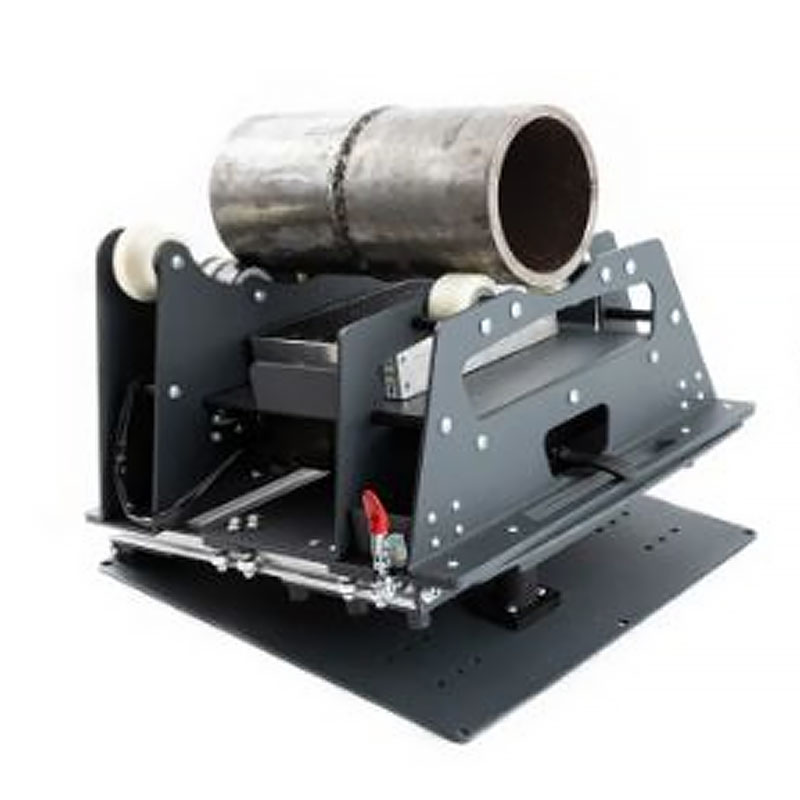

Вращатель КСС

Обеспечивает круговое движение объекта контроля в соответствии с заданными режимами:
скорость вращения, количество остановок, время паузы необходимое для проведения экспонирования.

Используя АПК «Хамелеон» вы:

-существенно сократите финансовые и временные затраты на РК КСС;

-увеличите производительность и скорость исследования КСС;

-минимизируете влияние человеческого фактора на результаты экспонирования;

-избавитесь от использования дорогостоящих расходных материалов;

-сможете сохранять цифровые копии снимков, проводить их удаленную расшифровку;

-повысите уровень радиационной безопасности для персонала.
