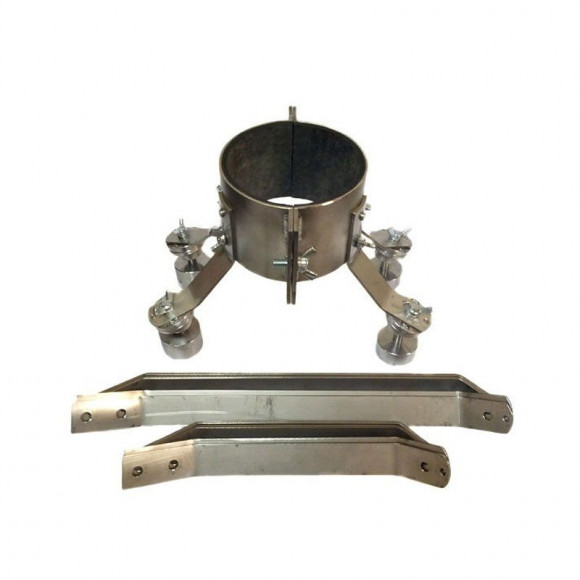

Приспособление ПАУК-2М для рентгеновского аппарата МАРТ изготовлено в виде крепежной конструкции на рамочной основе с четырьмя опорными магнитными ногами и предназначается для установки и размещения одноименных рентгенологических дефектоскопов во время проведения радиографической диагностики технических объектов.
Крепление рабочей аппаратуры выполняется путем установки в рамку и винтовой фиксации. Фокусировочная дистанция изменяется в пределах 0-341 мм при помощи замены комплектов ножек различной величины, входящих в комплект поставки.
Отличительные особенности крепежа ПАУК-2М для рентген-аппарата:
- конструкция крепежной установки изготавливается из прочной нержавеющей стали 20 марки, что гарантирует ее надежность и долговечность в любых условиях использования;
- ножки оснащаются магнитами, при помощи которых дефектоскоп устанавливается на трубу или плоскость для проведения рентгенографической диагностики объекта;
- дистанция фокусировки аппаратуры варьирует от 0 до 250 мм при расположении на трубе и 119-341 мм при размещении на плоскости;
- конструкция крепежного приспособления позволяет устанавливать дефектоскоп на трубах диаметром от 219 мм и более;
- рамка держателя может быть изготовлена в виде удерживающей муфты или плоской прямоугольной основы;
- для регулирования дистанции фокуса в комплектации предусмотрены 3 набора заменяемых ножек различной высоты;
- в зависимости от конфигурации и способа сборки габаритные размеры варьируют от 290Х190Х62 мм до 290Х438Х287 мм.
