Пленка D4 предназначена для радиографического контроля:
- металлов с малыми и средними атомными числами;
- сварных и паяных соединений, литья, композитов, пластиков, керамики, резины;
- стальных объектовмалой и средней толщины (экономически эффективен выбор в диапазоне 0,5 – 35 мм с учётом баланса факторов качества контроля и производительности);
- объектов из цветных металлов,в том числе, изделий из легких металлов большой толщины;
- при просвечивании совместно с рентгеновскими аппаратами импульсными и постоянного потенциала, радионуклидными источниками и ускорительной техникой;
- при просвечивании разнотолщинных конструкций по многоплёночной технологии (обычно в сочетании с плёнками D5, D7).
Пленку D4 наиболее эффективно использовать для выявления особо мелких дефектов рентгеновскими источниками излучения с напряжением до 250 кВ и радионуклидными источниками Yb 169Tm 170 (ГОСТ 20426-82, ГОСТ ИСО 17636-1-2017, ГОСТ 7512-82, ГОСТ 50.05.07-2018).
Пленка D4 незаменима, когда требуется провести просвечивание особо ответственных объектов с улучшенной, (т.е. с уменьшенной по абсолютному значению) чувствительностью контроля. При этом будет выявлен меньший по размеру элемент эталона или индикатора качества IQI (численное значение чувствительности уменьшается).
Например, это необходимо в случае, когда требуется выполнить контроль изделия с повышенным уровнем качества при переходе от класса «А» к классу «В» (ГОСТ ИСО 17636-1-2017), либо при ужесточении требований по чувствительности контроля и переходе от класса 2 или 3 к классу 1 (ГОСТ 7512-82). Таким образом, в случае, если ранее применялись плёнки D5 или D7, их следует заменить на D4.
Пленку D4 также используют для контроля сложных разнотолщинных профилей по многоплёночной технологии, с размещением в кассете совместно несколько плёнок с различной чувствительностью к излучению, например: D4 – D5 – D7. Эта методика полезна при просвечивании таких объектов, как например, угловые сварные соединения в тяжёлом машиностроении, при контроле патрубков атомных реакторов,парогенераторов, сосудов давления, или при контроле турбинных лопаток, разнотолщинных участков галтельных переходов пера лопатки в хвостовик, или литых изделий: задвижек, запорной и регулирующей арматуры и корпусов сложной конфигурации.
Плёнка D4 достаточно успешно может быть использована при контроле разнотолщинных элементов стальных конструкций значительной толщины по многоплёночной технологии по ГОСТ ИСО 17636-1 (например, угловых сварных соединений патрубков реакторов) с применением мощных источников излучения, например, ускорителей электронов и Co60.
Плёнка D4 может использоваться со свинцовыми усиливающими экранами или при непосредственной экспозиции без экранов.
Фотообработка плёнки может осуществляться автоматически в процессорах или вручную.
В целях предупреждения и исключения брака ручную фотообработку предпочтительно проводить в танках-баках с расположением плёнок вертикально, размещая их в рамках-держателях из химически нейтрального материала.
Фотообработка в кюветах и ванночках повышает вероятность брака, менее производительна и менее удобна.

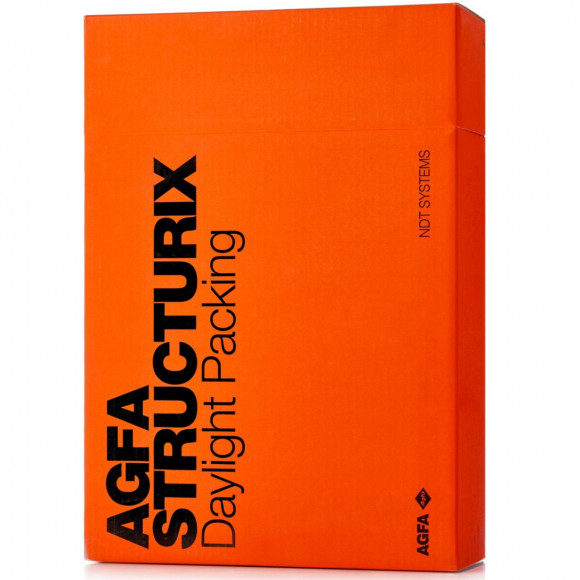

Упаковка NIF: листы пленки в светонепроницаемом общем конверте без прокладок. Внешняя упаковка представляет собой надёжную коробку со светонепроницаемой крышкой.
Пленки используются с металлическими или пластмассовыми кассетами и с магнитными или вакуумными держателями.
Пленки AGFA выдерживают высокий уровень неактиничного света в фотокомнате, что позволяет более удобно работать с ними.
Пленки упаковываются по 100 листов в полиэтиленовый пакет, вложенный в картонную коробку. Полиэтиленовые пакеты позволяют избежать повреждений при извлечении пленки.
Этот тип упаковки - самый дешёвый. На первый взгляд, с точки зрения выгодности по цене, упаковки для фотокомнат представляют собой наиболее экономичное решение, поскольку цена на такую пленку самая низкая. И всё-таки нужно учитывать при этом дополнительные расходы на кассеты и экраны и рабочее время на подготовку пленки к работе.
Размер пленки 30х40 см наиболее популярен в России. Листы пленки такого размера используют как целиком, так и разрезанные на меньшие необходимые форматы.
Гарантированный срок годности: 3 года с даты выпуска.
