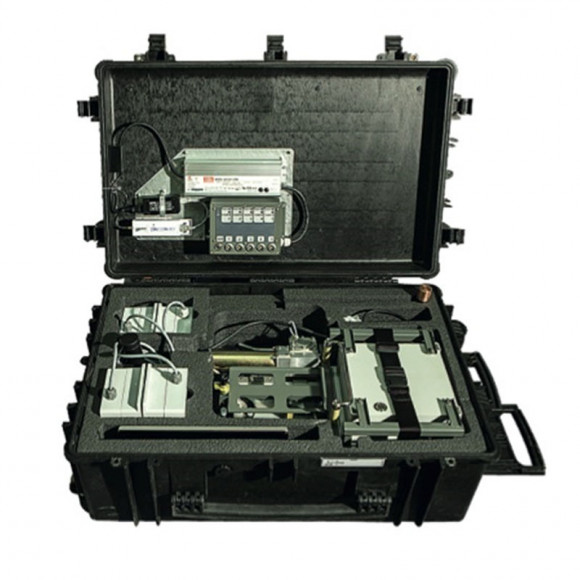

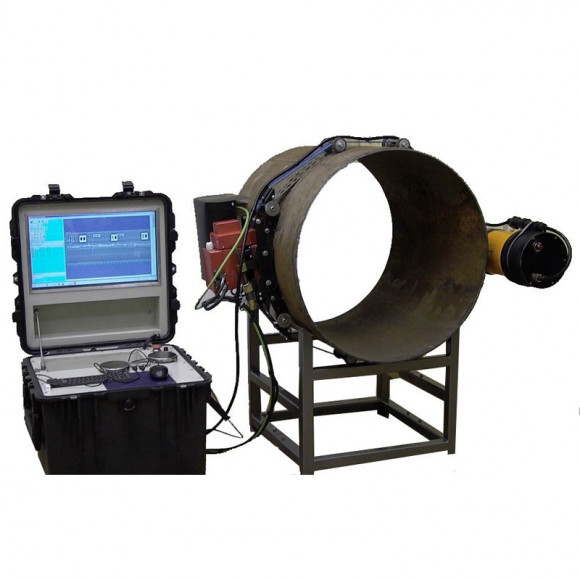

Предназначение переносного комплекса цифровой радиографии «ТРАНСКАН» — контроль качества сварных соединений методом цифровой радиографии на магистральных трубопроводах различного назначения. Диаметр труб может варьироваться в пределах 300–1420 мм. Контролировать качество швов можно через 2 стенки либо с установкой в центре трубы источника излучения панорамного типа.
Предусмотрено два режима работы аппарата. Работа в первом (высокоскоростное непрерывное сканирование) позволяет создание одного файла со множеством снимков сварного шва. Второй режим (покадровая съемка) позволяет сохранять набор кадров с изображением шва. Размер кадра — 12×15 см. Этот режим позволяет обследовать трубы с толстыми стенками, получая при этом высококачественные снимки.
Цифровые снимки в онлайн режиме передаются на ноутбук оператора, создается файл в формате DICONDE (по стандарту ASTM Е2339-11), позволяющий считывать информацию, в т.ч. метаданные, при помощи ПО различных производителей.
Преимущества модели:
- Для установки прибора на объект требуется не больше 3 минут.
- Чтобы вести непрерывное сканирование либо покадровую съемку, не требуется переустановка оборудования.
- Скорость сканирования достигает 1,5 м/мин.
- Первый класс чувствительности.
- Для работы с прибором не нужны никакие расходные материалы.
- Данные передаются беспроводным способом по Wi-Fi.
- Установка работает в широком температурном диапазоне: от -40оС до +45оС;
- Время автономной работы от батареек составляет два часа.
- Установлено программное обеспечение DICONDE.
- Создание электронной базы сделанных снимков.
- Снижается время выполнения контроля, т.к. при обработке пленки не используется «мокрая» технология.
- Уменьшается время экспозиции.
- Использование метода цифровой радиографии снижает дозу рентген-излучения на персонал.
- Расширение возможностей контроля благодаря электронной базе данных, в которой сохраняются получаемые изображения.
