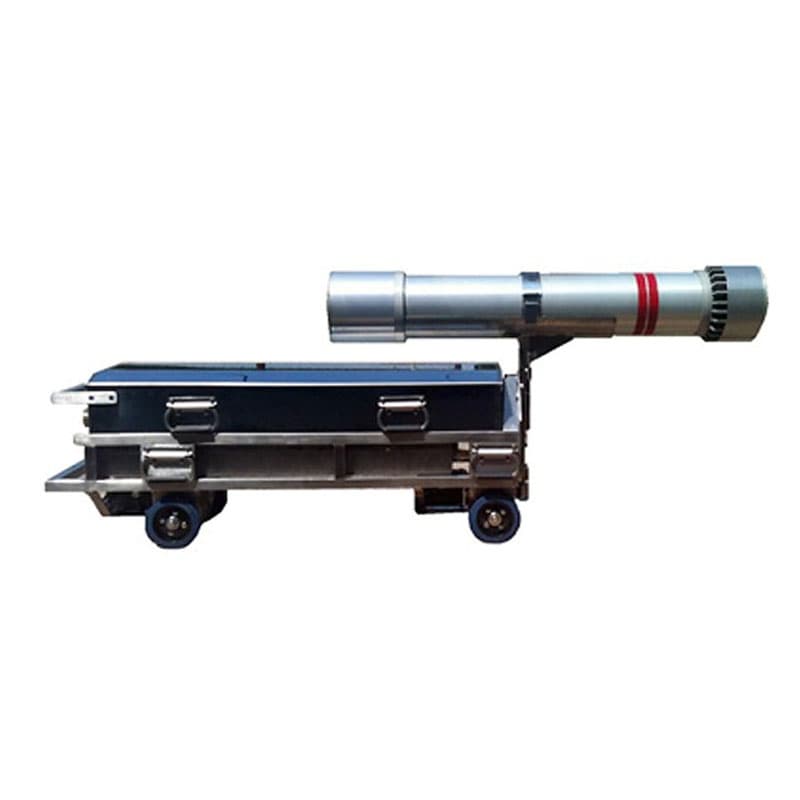

Выполнение неразрушающего контроля качества сварки трубопроводов облегчает использование рентгеновского кроулера С-300. Он позволяет выполнять панорамные радиографические снимки кольцевых сварных стыков труб. Прибор рассчитан на контроль труб с минимальным диаметром 219 мм, максимальным — 500 мм. Использовать шасси можно вместе с гамма-дефектоскопами, рентген-аппаратами моделей РПД, ICM, Balteau.
Меняя разрезные валы, входящий в комплектацию установки, можно легко адаптировать кроулер к диаметрам от 520 до 1800 мм. Наличие рентген-трубки, имеющей постоянный потенциал на аноде, позволяет выполнение телерадиографического сканирования.
Конструкционное решение — блоки-модули — позволяет сборку четырех основных модификаций прибора, рассчитанных на обследование трубопроводов различных диаметров. Для изготовления конструкционных деталей и крепежа использована нержавеющая сталь.
Управление установкой осуществляется посредством небольшого источника радиоактивного излучения, закрепленного снаружи трубы. Основой управляющей системы является магнитное устройство. Установка кроулера в место работы осуществляется подачей сигналов: как цифровых, так и аналоговых. Перепрограммирование прибора на выполнение разных задач и адаптацию к работе с различными рентген-аппаратами осуществляет процессор.
Преимущества модели:
- Максимальная толщина стенок обследуемых трубопроводов составляет 50 мм.
- На управляющей панели прибора имеется цифровой вольтметр, отслеживающий состояние АКБ и подающий аудиосигнал при их разрядке.
- Имеется цифровой таймер, отсчитывающий время экспозиции.
- Эффективность работы в температурном диапазоне от -45оС до +70оС обеспечивают червячные редукторы.
- Использование в конструкции бесколлекторных двигателей, имеющих увеличенный ресурс.
- Наличие датчика препятствия.
- Автоустранение инерции при повороте.
- Система парковки с датчиком конца трубы.
