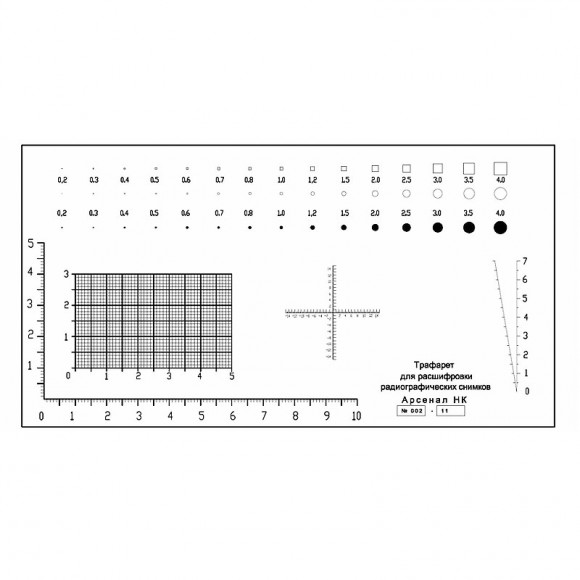

Трафарет для расшифровки радиографических снимков с метрологической аттестацией является эталонным измерителем при расшифровывании рентгенографических изображений, получаемых во время диагностической съемки технических объектов и сварочных соединений.
При помощи шаблонов и шкал стандартных показателей на снимке облегчается задача выявления и классификации трещин, неоднородностей и посторонних включений в исследуемых структурах.
Изготовлен на прозрачном и гибком материале размером 10Х20 см. Содержит 5 шаблонных шкал измерения результатов рентгенологических исследований. Эталоны мер и шкал откалиброваны и сертифицированы специализированной лабораторией метрологии.
Особенности и характеристики трафарета для расшифровки радиографических снимков с метрологической аттестацией:
- базовый набор шаблонов трафарета позволяет специалисту оперативно и достоверно выявить наличие дефектов в исследуемом объекте и точно оценить их масштаб;
- при помощи эталонного трафарета возможно исследование и оценка снимков сварочных стыков, литого исполнения и других технических объектов;
- первая шкала расположена слева на трафарете и представляет собой клинообразный эталон для измерения дефектов структуры объекта в диапазоне от 1 до 10 мм с допуском погрешности не более 0,1 мм;
- вторая и третья шкалы, расположенные по центру, позволяют визуально оценить величину неоднородностей, пористости и несплошных участков структуры в диапазоне от 0,3 до 3 мм с допустимым отклонением в пределах 0,1 мм;
- четвертая и пятая шкалы — эталоны миллиметровых мер с измерительными диапазонами от 0 до 120 и 200 мм соответственно;
- погрешность миллиметровых измерителей находится в пределах 0,2 мм.
