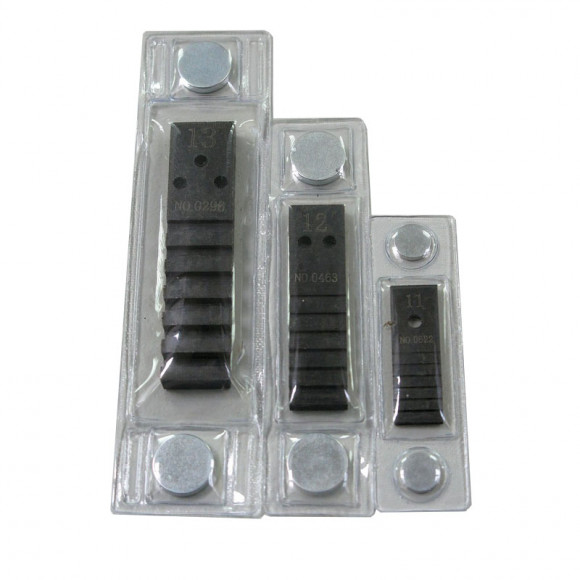

Эталоны чувствительности канавочные изготавливаются из металлических сплавов утвержденных составов и являются стандартным набором образцов для оценивания чувствительности снимков рентгенологических исследований. На металлические плашки нанесены калибровочные углубления определенных размеров, с которыми сравниваются затемнения на рентгенограммах для идентификации величин.
Материалы изготовления эталонов соответствуют материалу изготовления исследуемых объектов и маркируются цифровыми кодами от 1 до 6 (первая цифра кодировки). Набор состоит из 3 эталонных мер, каждая из которых маркирована отверстиями и номером от 1 до 3 (вторая цифра кодировки).
Особенности применения и разновидности канавочных эталонов чувствительности:
- оптимально изготовление образцов из металла того же состава, что и оцениваемый технический объект — точность оценки в этом случае будет более достоверной;
- при невозможности полного химического соответствия образца и объекта необходимо подбирать максимально сходный по уровню радиологического поглощения;
- допустимо применение эталонных образцов с уровнем радиопоглощения равным или меньшим, чем у объекта оценивания с обязательным завышением требований к контролю;
- стандартная кодировка имеет вид двузначного числа, где первая цифра обозначает материал изготовления, а вторая — порядковый номер эталонного образца;
- типы металла указаны, как 1 — сталь, 2 — магний и алюминий, 3 — титан, 4 — медь, 5 — никель и 6 — нержавеющая сталь.
