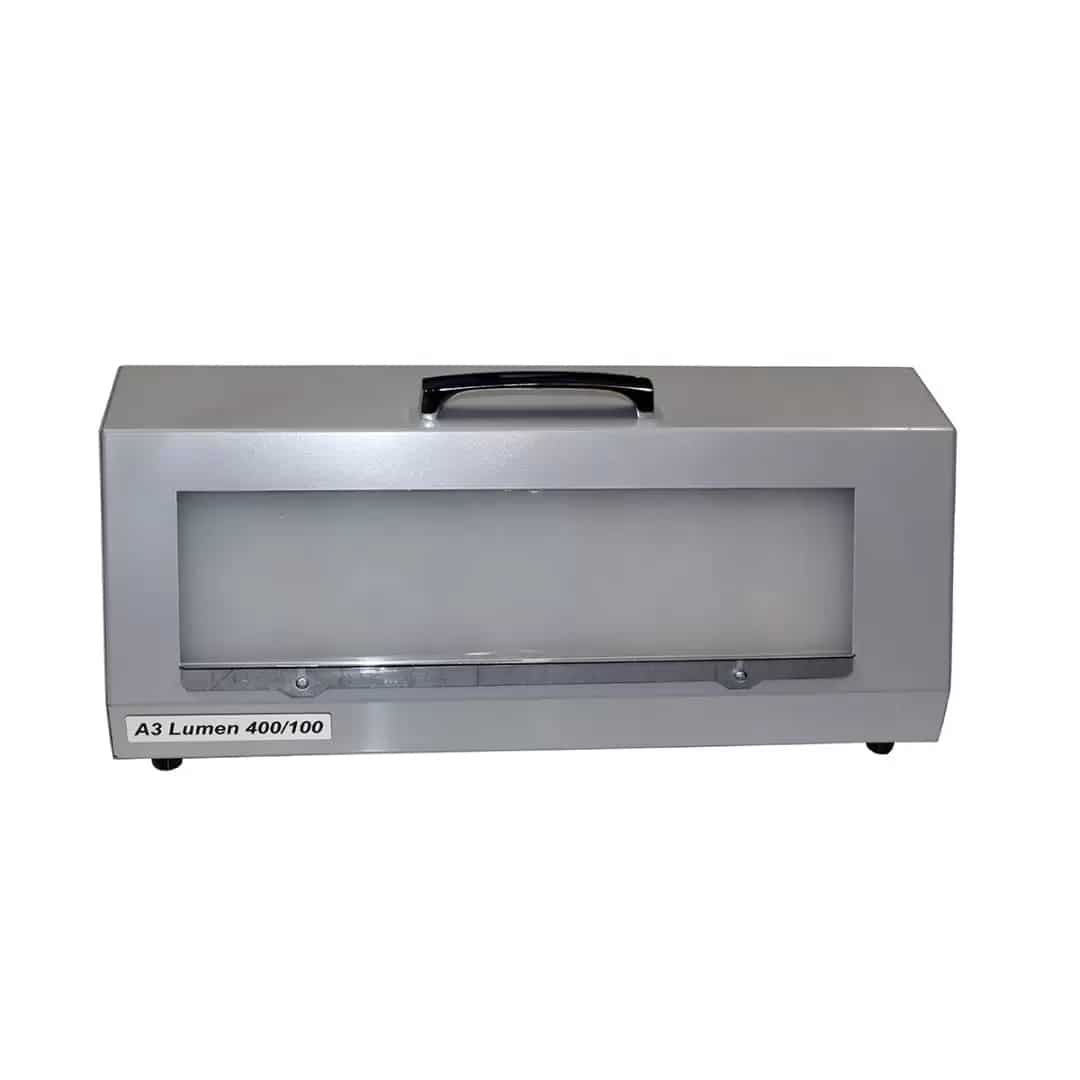

Негатоскоп светодиодный A3 Люмен – прибор повышенной яркости, который предназначен для расшифровки рентгеновских снимков имеющих большую оптическую плотность. Негатоскоп изготовлен в соответствии с 427650-010-4407661-2016.ТУ с использованием новейших технологий и материалов в области светодиодного освещения и инновационных технологий многоступенчатой защиты от перегрева, которые позволяют применять источники света с повышенной величиной светового потока.
Преимущества:
- Продуманный до мелочей дизайн и эргономика прибора делает работу с ним интуитивно простой и комфортной;
- Высокая равномерность свечения экрана соответствующая требованиям международных стандартов таких как EN 25580:1992
- Наличие плавной регулировки яркости во всем диапазоне работы прибора;
- Износостойкий просмотровый экран, стойкий к механическим воздействиям и загрязнениям;
- Наличие инновационной многоступенчатой системы защиты от перегрева, которая делает невозможным выход из строя негатоскопа в результате перегрева;

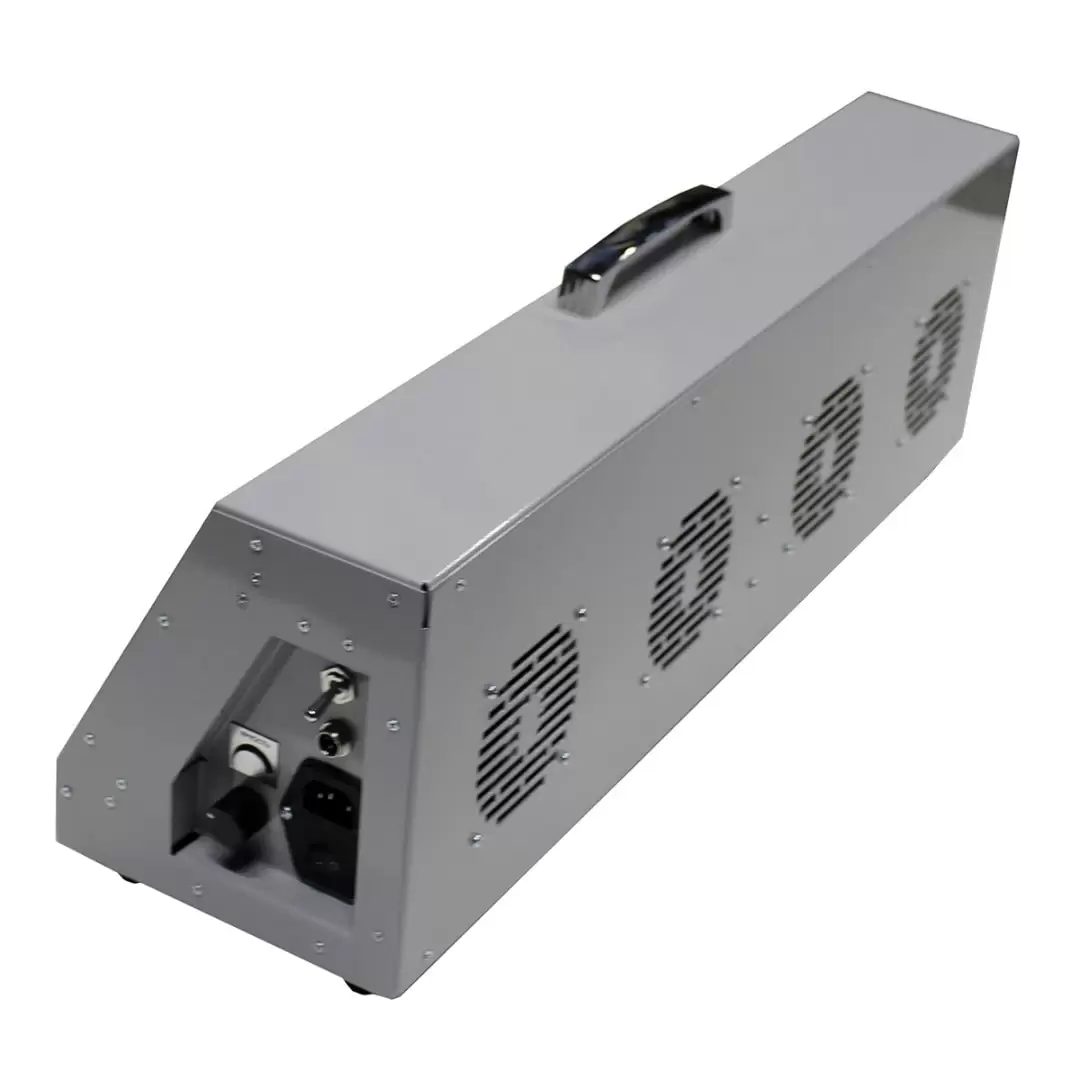

- Весь корпус негатоскопа имеет влагозащитное исполнение, позволяющее производить расшифровку влажных снимков;
- Использование светодиодов нового поколения, имеющих высокую частоту работы сделало возможным убрать эффект мерцания экрана, что сделало процесс расшифровки снимков менее утомительным;
- Наличие в комплекте с прибором специальных масок сделало возможным работать с пленкой разного размера.
В большинстве сфер неразрушающего контроля, где производятся работы по рентгеновскому контролю изделий большой толщины или изделий, имеющих значительные перепады по толщине становится актуальной проблема расшифровки снимков имеющих большую оптическую плотность (более 4Б). Для расшивровки снимков имеющих оптическую плотность более 4Б необходим негатоскоп, который имеющий яркость более 300 ККд/м2. (Если использовать негатоскоп меньшей яркости даже опытный оператор-дефектоскопист не сможет различить на снимке даже очень крупные дефекты, данное ограничение связано с физиологией человеческого глаза)
Прибором способным решить вышеупомянутую задачу является неготоскоп А3 Lumen, в котором за счет использования светодиодов нового поколения яроксть свечения составляет не менее 350 ККд/м2, что делает возможность просматривать с его помощью снимки, имеющие оптическую плотность более 4,5Б.
Негатоскоп А3 Lumen изготовлен с учетом требований, следующих НТД:
- ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод»
- ГОСТ Р 12.1.019-2009 ССБТ «Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты.»
- РД-25.160.10-КТН-016-15 «Неразрушающий контроль сварных соединений при строительстве и ремонте магистральных трубопроводов».
- ПНАЭ Г-7-017-89 «Унифицированные методики контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов АЭУ. Радиографический контроль»;
- EN 25580:1992 «Осветители для промышленной радиографии. Минимальные требования»
Рекомендуется использование негатоскопа А3 Lumen в лабораториях неразрушающего контроля где по роду деятельности приходится расшифровывать снимки имеющие оптическую плотность более 4Б.
Комплект поставки негатоскопа:
- Маска с окном 220 × 50
- Маска с окном D42
- Педаль
- Комплект эксплуатационных документов
Дополнительные опции:
Возможно изготовление масок нестандартных размеров в соответствии с требованиями Заказчика.

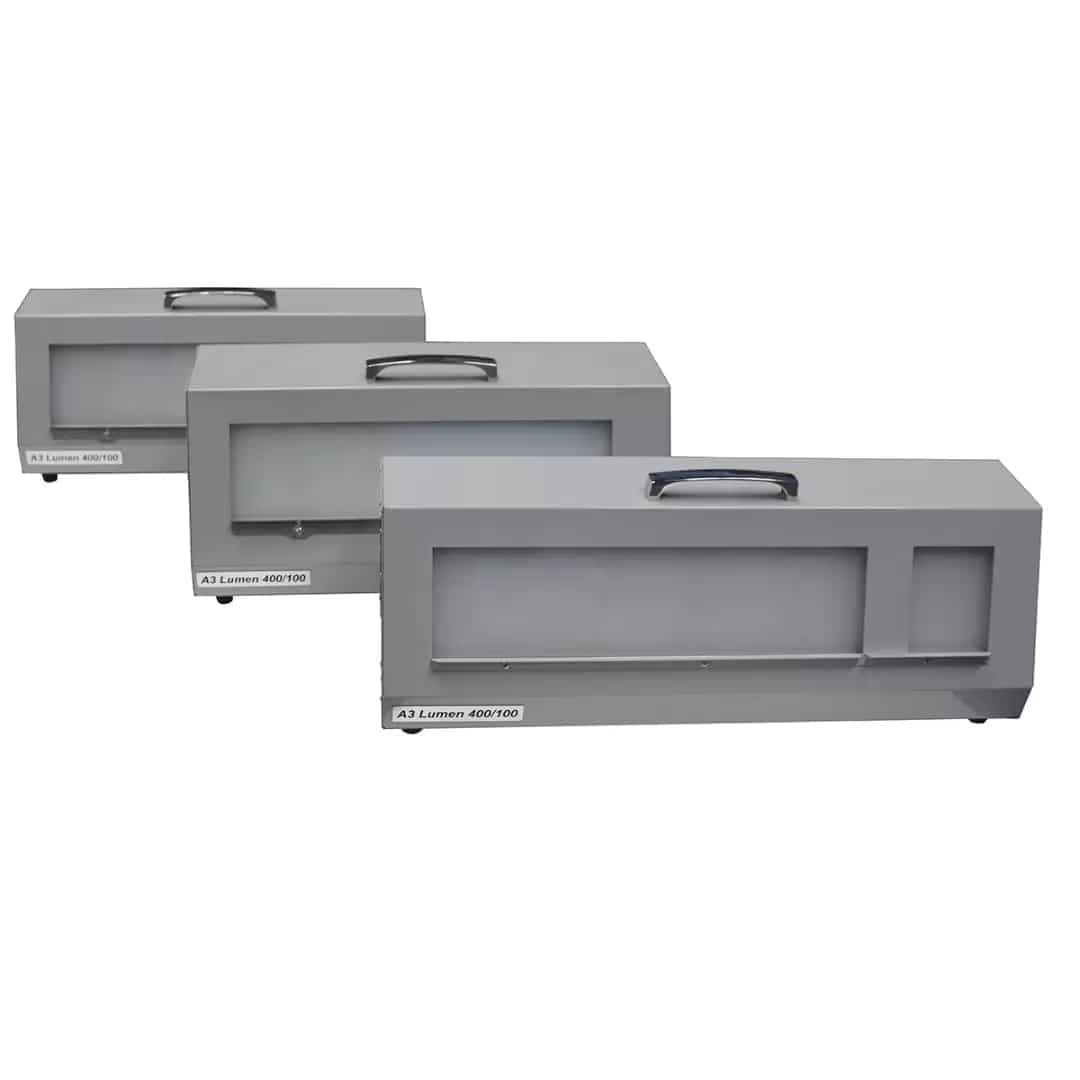

Варианты исполнения:
- Негатоскоп светодиодный А3 Люмен (A3 Lumen) 400/100-1 (Исп. 1)
- Негатоскоп светодиодный А3 Люмен (A3 Lumen) 400/100-2 (Исп. 2 с двумя просмотровыми окнами, дополнительное окно имеет яркость 220 ККд/м2 для просмотра снимков высокой плотности.)
- Негатоскоп светодиодный А3 Люмен (A3 Lumen) 400/100-3 (Исп. 3 сверхяркий, яркость просмотрового окна более 350 ККд/м2, позволяет просматривать снимки с плотностью более 4.5Б.)
- Негатоскоп светодиодный А3 Люмен (A3 Lumen) со встроенным денситометром 400/100-4 (Исп. 4) (неравномерность яркости просмотрового экрана 3% с цифровой регулировкой яркости, диапазон измерения денситометра 0-5,0 Б, полностью цифровой измерительный тракт)
