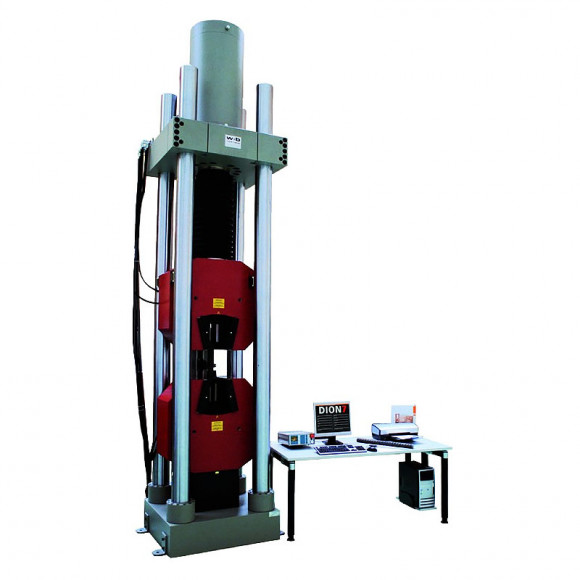

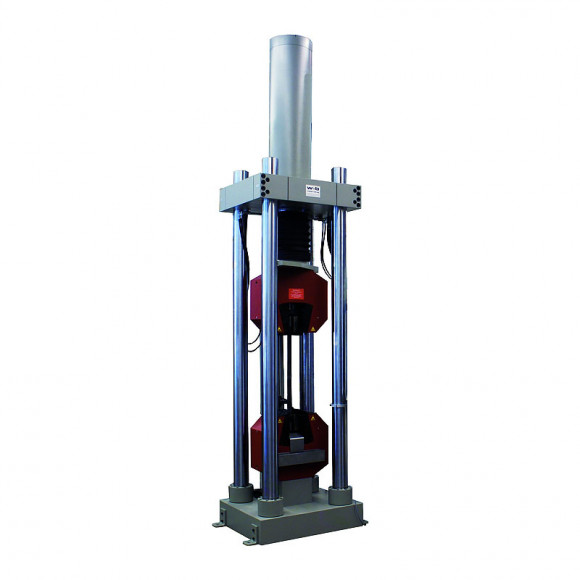

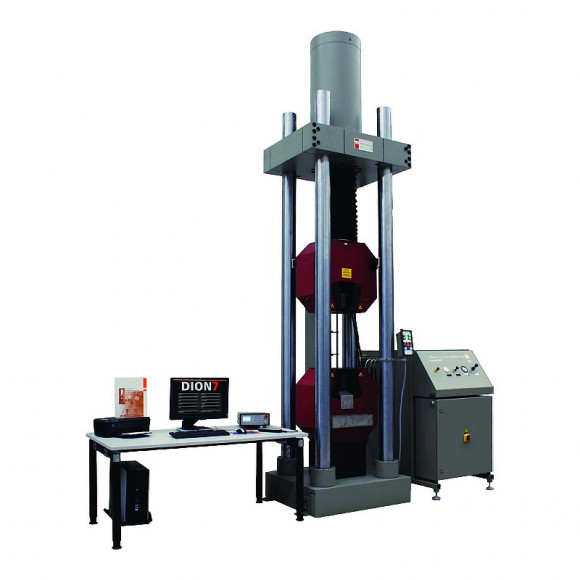

Напольная электрогидравлическая система LFV1000 представляет собой сервогидравлическую 4-колонную раму для динамических, статических и усталостных испытаний. Точность всей системы соответствует классу 0,5% по ISO 7500-1.
Преимущества модели:
- высокая частота выборки числовых значений, обеспечивающая детализацию быстропротекающих процессов;
- модульная конструкция жёсткой 4-колонной рамы допускает техническое усовершенствование и расширение функционала;
- возможность выбора верхнего или нижнего положения гидравлического исполнительного механизма;
- поддержка двухосевых синхронизированных испытаний (при наличии дополнительных инструментов);
- интеллектуальная система управления с функцией анализа действий оператора;
- аппарат внесён в госреестр, поверка включена в стоимость поставки.
Сферы применения:
- машиностроение (испытания компонентов трансмиссии, подвески, корпусных деталей);
- авиационная промышленность (усталостные испытания элементов планера, шасси);
- научно-исследовательские лаборатории материаловедения;
- испытания строительных конструкций и крупных композитных панелей;
- сертификационные центры, требующие соблюдения стандартов ISO.
Технические характеристики:
- максимальная статическая/динамическая нагрузка: 1000 кН;
- минимальная нагрузка: 5 кН (параметр может быть изменён под спецификацию заказчика);
- тип привода: сервогидравлический;
- конструкция: 4-колонная напольная рама;
- ход поршня: ±50 мм (100 мм), возможна модификация;
- назначение: статика, динамика, испытания на усталость.
Измеряемые величины:
- сила (сжатие, растяжение, знакопеременное нагружение);
- деформация образца (абсолютная и относительная);
- частота циклов нагружения (при усталостных тестах);
- положение поршня (до 100 мм хода).
Особенности конструкции и питания:
- питание: сервогидравлическая система требует подключения к внешнему гидравлическому агрегату (в стандартную комплектацию не входит, подбирается под требуемые параметры расхода и давления);
- конструкция допускает как статические, так и высокодинамические режимы с управлением по замкнутому контуру;
- пользователь может выбирать пакеты прикладного ПО для узкоспециализированных задач (например, многоосевое нагружение, термомеханические циклы);
- рама оптимизирована для минимизации податливости при нагрузках до 1000 кН, что критически важно для точных усталостных испытаний.
Примечание: технические характеристики могут быть изменены производителем (Walter + Bai AG, Швейцария). Для расчёта конечной конфигурации и получения актуальной цены обратитесь к менеджерам.
