Маятниковые копры используются для проведения тестовых и контрольных испытаний в научно-исследовательских и образовательных учреждениях, на предприятиях и в лабораториях, отделах технического контроля работы предприятий и качестве продукции из металлических и неметаллических материалов. В ходе испытаний маятниковый копер позволяет определять различные технические свойства и характеристики испытуемых образцов, такие как энергия разрушения, ударная вязкость, сопротивление ударному воздействию и т.д.

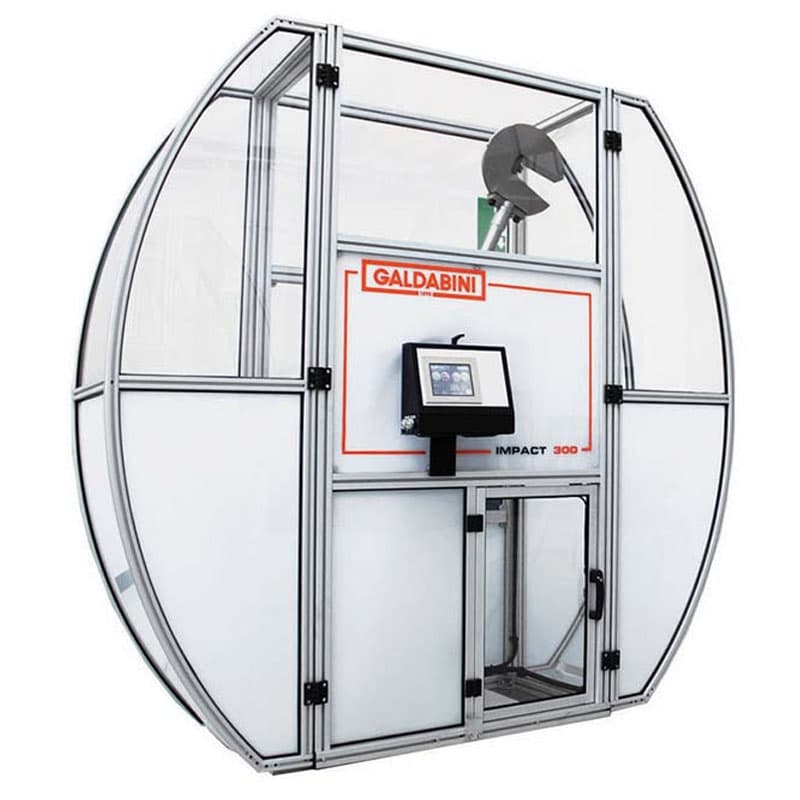

Отличительная особенность маятниковых копров серии Impact – это комплексная система защиты рабочей зоны копра. Защита рабочей зоны состоит из полностью прозрачного ударостойкого пластика с возможностью переднего и заднего двухстороннего открытия. Комплексная концепция безопасности, реализованная в маятниковых копрах Galdabini, включает в себя: систему электрического интерлока, систему старта после закрытия двери, двухуровневую электронную систему защиты, патентованную систему механической блокировки непредусмотренного падения молота, исключающую на 100% возможность повреждения оператора и не зависящую от электроники.
Назначение оборудования: для определения энергии удара (Шарпи, Изод, методы растяжения ударом) в соответствии со стандартами ASTM E-23, ISO, DIN, EN, JIS и т.д.
Структура маятникового копра
- Крайне жесткая рама с низким коэффициентом трения подшипников маятника;
- Патентованная комплексная система безопасности с электрической блокировкой дверей рабочей зоны и механическим защитным рычагом, не зависящим от электроники;
- Система управления включает в себя большой ЖК-дисплей с подсветкой, сенсорной клавиатурой и 32-разрядным RISC микропроцессором системы, которая отображает фактическое значение энергии удара или значение поглощенной энергии;
- Подъем ударника молота осуществляется с помощью датчика высокого разрешения, установленного на оси вращения молота. Прецизионное позиционирование гарантирует высокую точность определения значений поглощенной энергии;
- Меню позволяет быстро настроить режимы испытаний: выбор стандарта (ASTM, EN, ISO, и др), метод теста (Шарпи или Изод), потенциал имеющейся исходной энергии, значения поглощенной энергии или ударной вязкости, параметры образца, а также время и дату испытания;
- Результаты и условия испытания могут быть сохранены на ПК;
- С помощью кнопки на консоли оператор может активировать моторизованный подъем маятника, осуществляемый электромеханической системой с фронтальными зубами связи. Эта конструкция гарантирует эксплуатацию без трения в период полу-колебательного движения в сравнении с традиционными системам сцепления.
Преимущества маятникового копра
- Молот может быть автоматически загружен и поднят после каждого теста, что может значительно сократить время испытания. Этот режим возврат включается нажатием одной кнопки на цифровой консоли;
- Конструкция копра удобна для замены оснастки по методу Изода, метода растяжения ударом, для замены молота с меньшей энергией удара. Замена ударника осуществляется в соответствии со стандартами EN, ASTM и т.д. и производится очень просто и быстро;
- Системы Impact обеспечивают максимальной уровень безопасности для оператора, что позволяет установить все параметры тестов и загрузить образцы за пределами рабочей зоны;
- Под нужды заказчика доступны: дополнительное программное обеспечение термо/крио камеры, машины для изготовления концентраторов методами протяжки и насечки, как ручного, так и автоматического типа, а также установка молотов с меньшими энергиями удара;
- Непревзойденное соотношение цена / качество;
- Производитель ISO 9001 сертифицированная компания и Европейский калибровочный центр (ISO 9001 — Calibration Centre LAT N° 034- UNI EN ISO/IEC 17025).
Технические характеристики
| Модель |

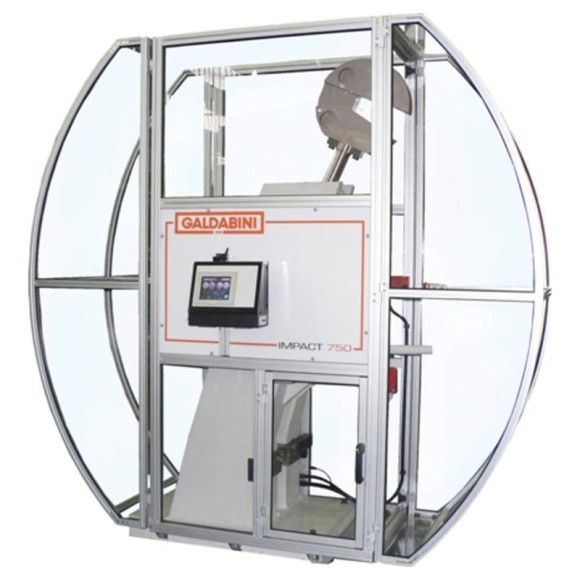

Impact 450 |
| Номинальное значение потенциальной энергии маятника |
450 Дж |
| Пределы допускаемого отклонения потенциальной энергии маятника от номинального значения |
± 0,5 % |
| Потеря энергии при свободном качании маятника за половину полного колебания, не более |
± 0,5 % |
| Пределы допускаемой абсолютной погрешности измерения энергии |
± 1,5 Дж |
| Скорость движения маятника в момент удара |
5,5 м/с |
| Габаритные размеры (Д×Ш×В) |
1120×610×1240 мм |
| Время подъема молота |
Менее 9 секунд |
| Подключение |
220 В/1 ф/50 Гц |
