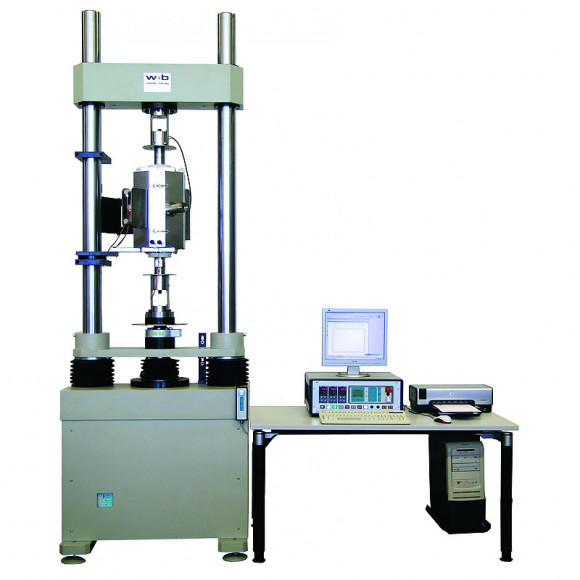

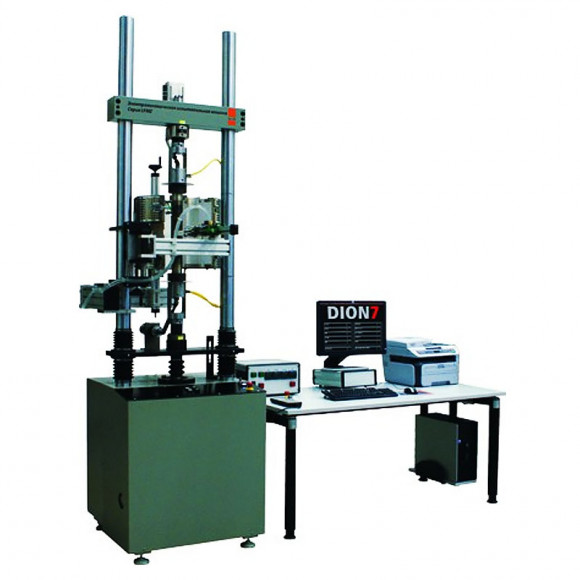

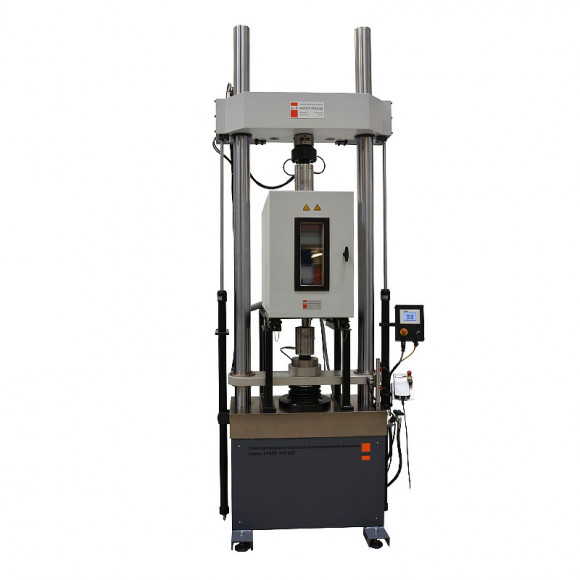

Машина предназначена для проведения механических испытаний материалов и конструкционных элементов. Изделие выпускается швейцарской компанией «Walter + Bai AG» и относится к классу напольных двухколонных систем с электромеханическим приводом. Класс точности всей системы – 0.5 % согласно ISO 7500-1 и EN 10002-2.
Преимущества
- точно выверенная геометрия рамы и линии нагружения, минимизирующая перекосы.
- минимальные боковые деформации благодаря соосному расположению привода и силовой цепи.
- высокий запас жёсткости рамы нагружения, обеспечивающий стабильность при длительных циклах.
- высокое разрешение и точность перемещения нагружающего привода.
- замкнутый цикл регулирования с управлением по деформации или нагрузке.
- оснащение печами с увеличенной зоной нагрева для испытания «цепочек» образцов.
- максимальная нагрузка – 500 кН (50 т), минимальная – 2,5 кН (возможно изменение под спецификацию заказчика).
Сферы применения
- авиационная промышленность (испытания конструкционных сплавов и композитов).
- атомная энергетика (оценка ресурса материалов при длительном нагружении).
- испытания на длительную прочность (постоянная нагрузка >10 000 часов).
- испытания на релаксацию (постоянная деформация) и ползучесть.
- малоцикловая (МЦУ) и термомеханическая усталость (ТМУ) при комнатных и повышенных температурах.
Технические характеристики
Параметр | Значение |
|---|---|
максимальная нагрузка |
500 кН |
минимальная нагрузка* |
2,5 кН |
тип привода |
электромеханический |
конструкция |
двухколонная рама, напольное исполнение |
ход шпинделя* |
±50 мм (100 мм полный) |
класс точности |
0,5 % (ISO 7500-1, EN 10002-2) |
*параметр может быть изменён под спецификацию заказчика.
Измеряемые величины
- нагрузка (сила) – в замкнутом контуре регулирования.
- деформация образца (управление по деформации).
- перемещение активного захвата.
- время выдержки под нагрузкой (>10 000 часов).
- температура (при оснащении печами, в т.ч. для групповых испытаний).
Особенности конструкции и питания
- центральный электромеханический привод с бесщеточным сервомотором – исключает искрение и снижает износ, обеспечивает длительную непрерывную работу.
- антиротационная система – предотвращает поворот образца или шпинделя, критично для испытаний на ползучесть и релаксацию.
- уникальная конструкция привода позволяет проводить испытания на МЦУ и ТМУ без замены силовой части.
- питание: от промышленной сети 380 В (стандартное исполнение), точные параметры уточняются при заказе под конкретную комплектацию (печи, удлинители и пр.).
- напольная рама – не требует специального фундамента, но необходима выверка горизонтальности.
Машина поставляется под заказ. Актуальную стоимость и возможность изменения параметров (минимальная нагрузка, ход шпинделя, температурные опции) уточняйте у менеджера.
