Электронные динамометры сжатия ДМС-МГ4

Динамометр состоит из упругого элемента с наклеенными на нем тензорезисторами, силовводящих элементов, электронного блока и соединительного кабеля.

Принцип действия динамометров заключается в преобразовании деформации упругого элемента, вызванной действием приложенной силы, в электрический сигнал. Приложенная к динамометру сила вызывает разбаланс тензорезисторного моста, аналоговый электрический сигнал разбаланса моста поступает в электронный блок для аналого-цифрового преобразования, обработки и индикации результата измерений.

Модификации динамометров отличаются видом измеряемой силы, наибольшими пределами измерений, классами точности, дискретностью индикации, габаритными размерами упругих элементов, массой и конечно стоимостью.

Динамометры сжатия ДМС-МГ4 предназначены для измерений статических и медленно изменяющихся сил сжатия, при (поверке) прессов, разрывных машин и силоизмерительных приборов в качестве рабочих эталонов 2-го разряда по ГОСТ 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы».

Область применения динамометров сжатия – калибровочные лаборатории и метрологические службы предприятий, центры стандартизации и метрологии.

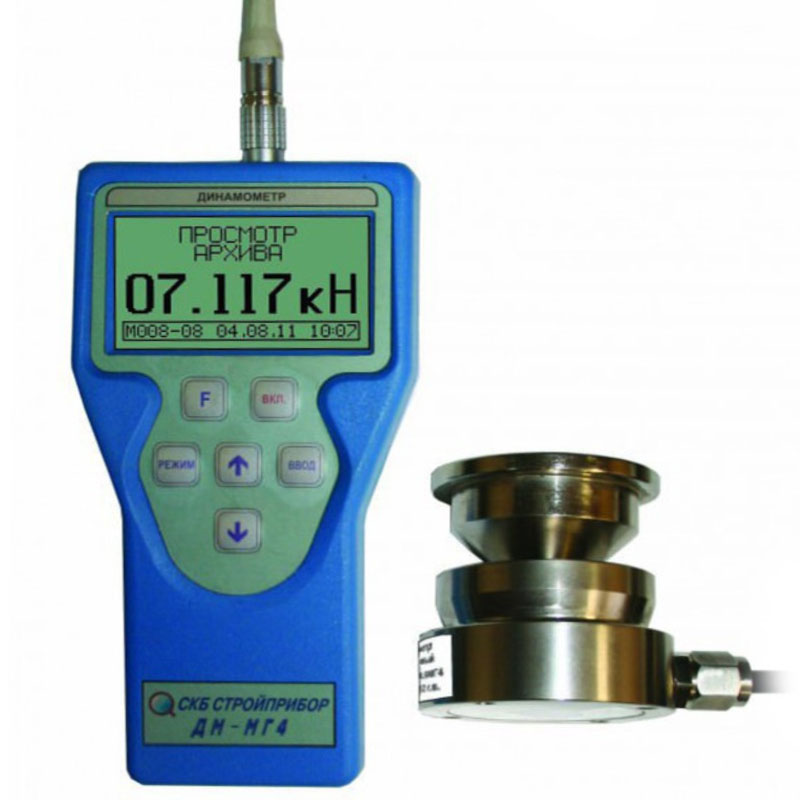

Динамометр сжатия ДМС-МГ4 состоит из электронного блока, датчика силы и силовводящих элементов  на  сжатие (узлов встройки), которые  являются универсальными для  разрывных, испытательных машин и прессов. По спец. заказу возможно изготовление индивидуальных силовводящих элементов.

Динамометры обозначаются ДМС-Н/Т-КМГ4, где:
− Н – наибольший предел измерений (НПИ), кН;
− К – класс точности (0,5; 1; 2).
− Т – вариант исполнения тензометрического датчика силы (1; 3; 4; 5; 7; приведен в таблице).

Пределы допускаемой относительной погрешности динамометров:
− класса 0,5 - ±0,12%
− класса 1 - ± 0,24%
− класса 2 - ± 0,45%.

Функциональные особенности динамометров:

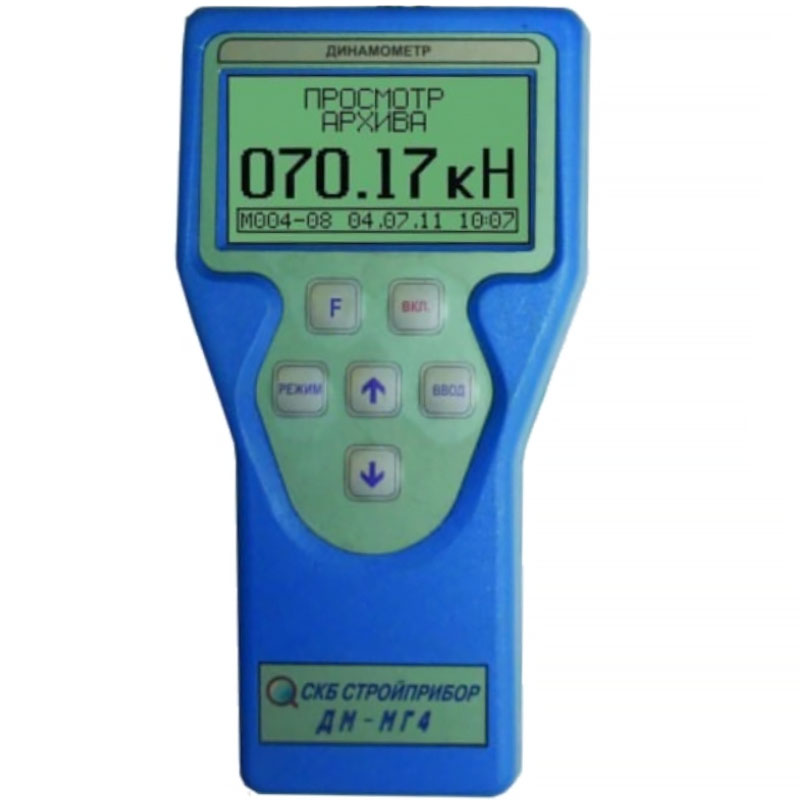

•  Цифровой жидкокристаллический дисплей с функцией подсветки;
•  Возможность индикации абсолютных значений силы как в кН, так и в тс, функция фиксации пикового значения;
•  Возможность корректировки градуировочной характеристики в отдельных точках диапазона;
•  Режим передачи данных на ПК через USB порт;
•  Режим архивирования результатов измерения (100 серий по 20 результатов измерений в серии);
•  Возможность обновления пользователем сервисных функций через USB порт;
•  Питание как от сети 220 В (сетевой адаптер), так и автономное (2 элемента типа АА).
