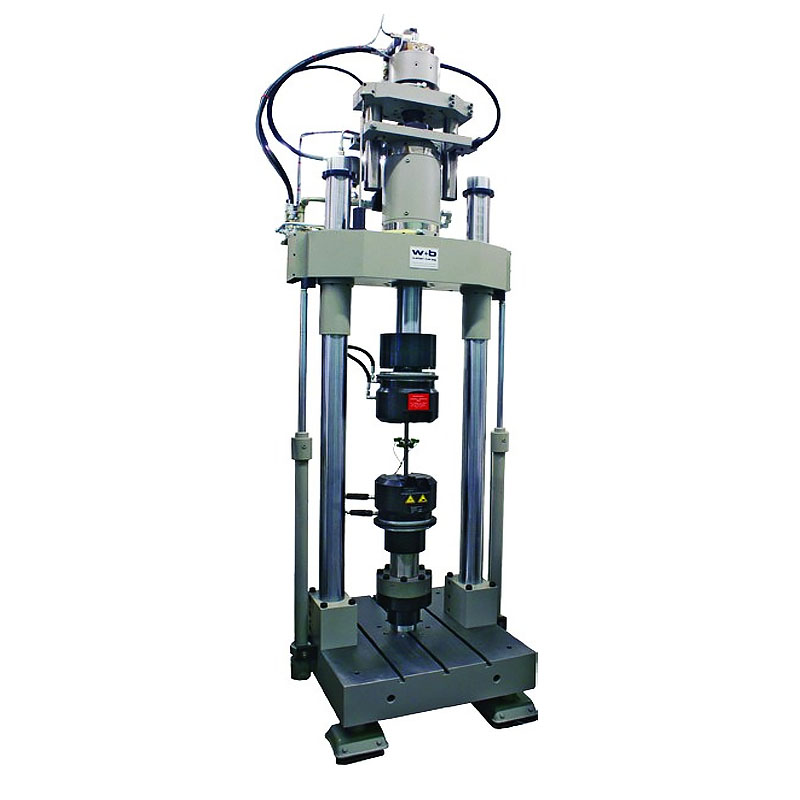

Напольная машина LF-1000 представляет собой высокоточную сервогидравлическую систему для статических испытаний материалов. Модель разработана швейцарским производителем «Walter + Bai AG» и выпускается в четырёхколонной жёсткой раме. Конструкция ориентирована на лаборатории с ограниченной высотой потолков (благодаря нижнему расположению актуатора) или на задачи, требующие увеличенного хода поршня (верхнее расположение актуатора).
Преимущества
- верхнее расположение актуатора с увеличенным ходом поршня – идеально для образцов, требующих большого перемещения при растяжении;
- нижнее расположение актуатора – позволяет размещать машину в лабораториях с низким потолком без потери функциональности;
- различные варианты фиксации и перемещения верхней траверсы – дают возможность быстро менять высоту рабочего пространства под конкретный образец;
- класс точности 0,5% по стандартам ISO 7500-1 и EN 10002-2 – гарантирует достоверность результатов испытаний;
- универсальность оснастки: устройства для сжатия, изгиба, прогиба или сдвига монтируются непосредственно на штатные захваты, без дополнительных переходников.
Сферы применения
- испытания металлов на растяжение, сжатие и изгиб (основное назначение);
- контроль прочности строительных материалов, арматуры, композитов;
- исследование образцов в рамках статических механических испытаний;
- лаборатории качества металлургических предприятий, стройиндустрии, машиностроения;
- сертификационные центры и научно-исследовательские институты.
Технические характеристики
Параметр | Значение |
|---|---|
максимальная нагрузка |
1000 кН |
минимальная нагрузка* |
5 кН |
тип привода |
сервогидравлический |
конструкция |
4-колонная рама |
исполнение |
напольная |
назначение |
статические испытания |
точность всей системы (ISO 7500-1, EN 10002-2) |
0,5% |
ход поршня* |
до 700 мм |
*Минимальная нагрузка и ход поршня могут быть изменены под спецификацию заказчика.
Измеряемые величины
- усилие (нагрузка) – от 5 кН до 1000 кН;
- линейные деформации (перемещение поршня) – до 700 мм;
- механическое напряжение в образце (расчётная величина);
- относительная деформация (при использовании соответствующих экстензометров).
Особенности конструкции и питания
- тип привода: сервогидравлический – обеспечивает плавное нагружение и высокую стабильность поддержания усилия;
- компоновка: четырёхколонная рама повышенной жёсткости, минимизирует боковые смещения при осевом нагружении;
- исполнение: напольное – исключает необходимость в специальном виброзащитном столе, но требует ровного прочного основания;
- питание: машина подключается к внешней гидравлической станции (не входит в базовую комплектацию, подбирается отдельно под задачи заказчика). Электропитание станции – стандартное промышленное ~380В / 50 Гц;
- адаптивность: параметры хода поршня и минимальной нагрузки кастомизируются под требования пользователя на этапе заказа.
Примечание: актуальную стоимость, комплектацию гидростанцией и сроки изготовления следует уточнять у менеджера, так как указанные характеристики допускают модификацию под ТЗ.
