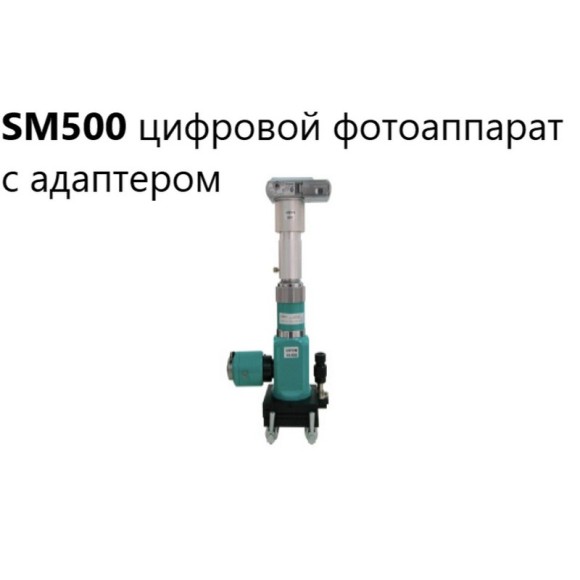

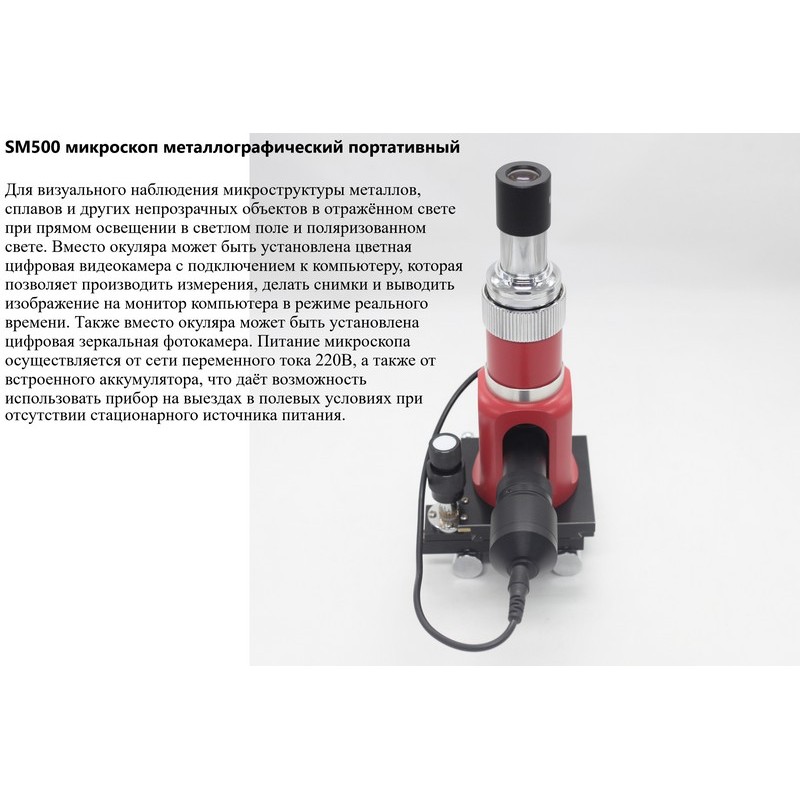

Вместо окуляра может быть установлена цветная цифровая видеокамера с подключением к компьютеру, которая позволяет производить измерения, делать снимки и выводить изображение на монитор компьютера в режиме реального времени. Также вместо окуляра может быть установлена цифровая зеркальная фотокамера. Питание микроскопа осуществляется от сети переменного тока 220В, а также от встроенного аккумулятора, что даёт возможность использовать прибор на выездах в полевых условиях при отсутствии стационарного источника питания.
Микроскоп используется для визуального наблюдения объектов на производстве и в лаборатории в различных областях промышленности, экспертизы, науки и образования с целью:
- изучения микрообъектов бесконтактным способом;
- точного измерения линейных размеров рассматриваемых микрообъектов (доп. комплектация);
- проверки печатных плат;
- контроля печати в бумажной и текстильной промышленности;
- проведения опытных и криминалистических экспертиз и т. д.

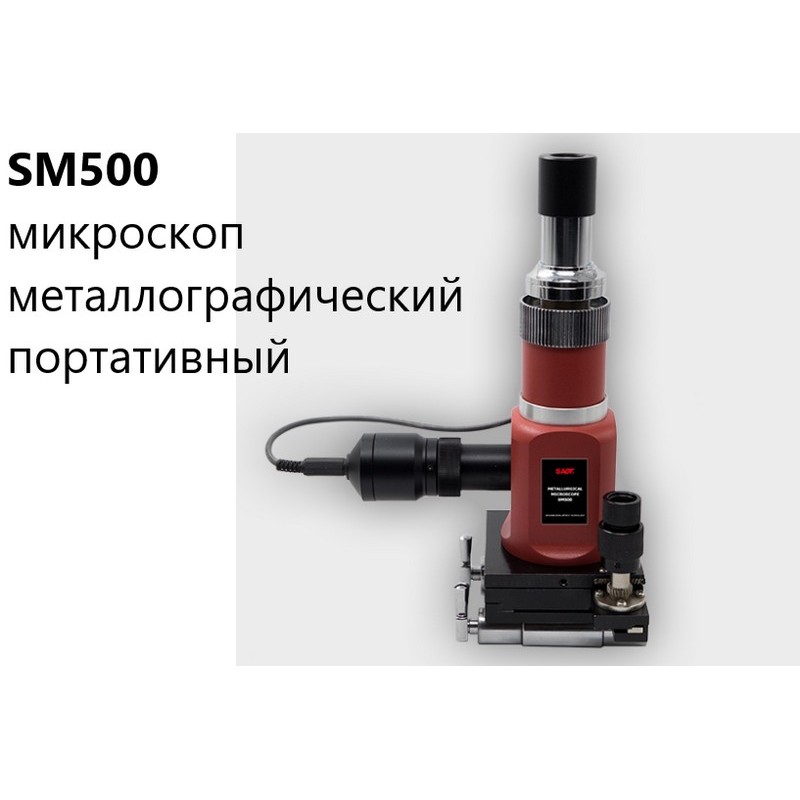

Преимущества микроскопа металлографического портативного SM500:
- увеличение 100-500 крат, с дополнительной оптикой 20-1500 крат;

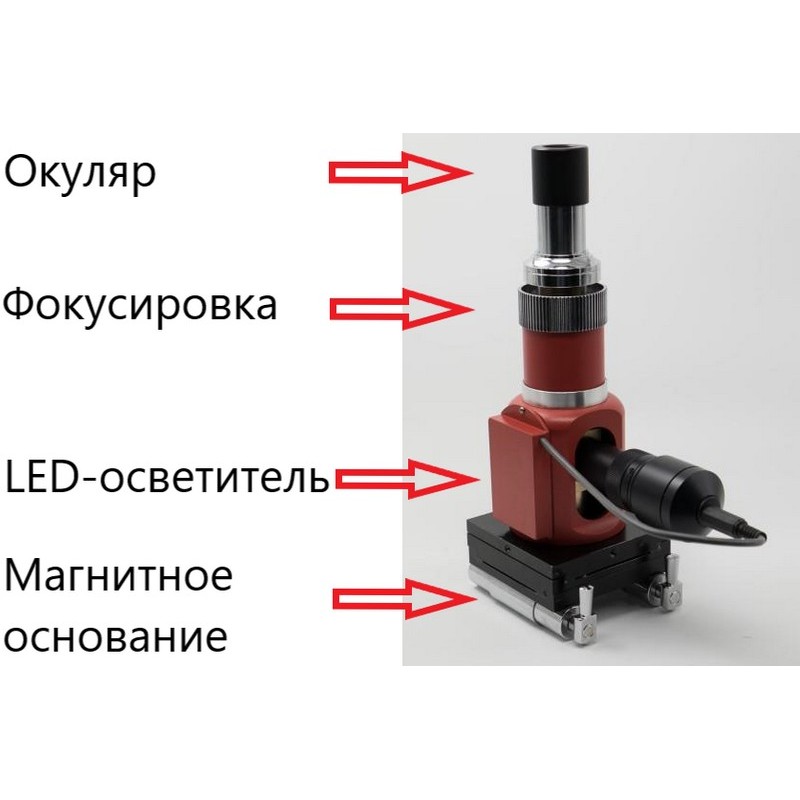

- встроенный светодиодный LED-осветитель позволяет получить естественный цвет исследуемого объекта без искажения света;
- магнитный координатный стол с микроподвижками для установки на различные металлические валы и крупногабаритные детали, которые невозможно поместить под обычный металлографический микроскоп;
- возможность работы в полевых условиях от встроенного аккумулятора при отсутствии электросети;

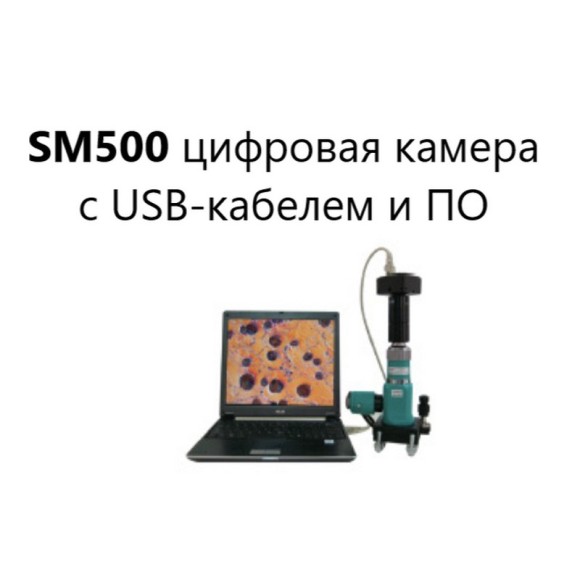

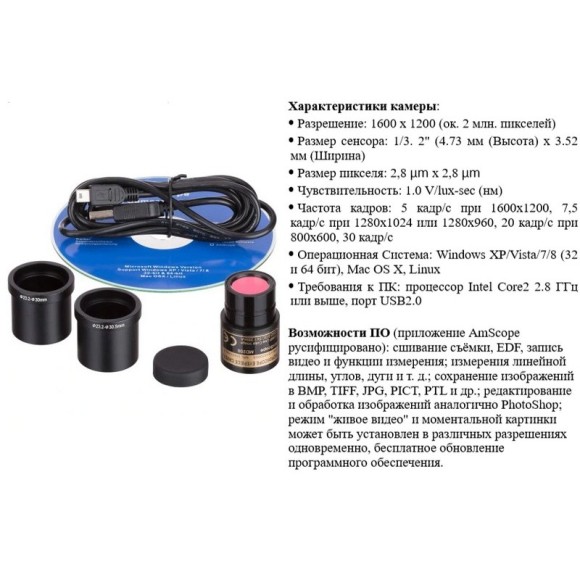

- возможность подключения цветной цифровой видеокамеры с USB и ПО для компьютера или цифровой зеркальной фотокамеры с оптическим адаптером;

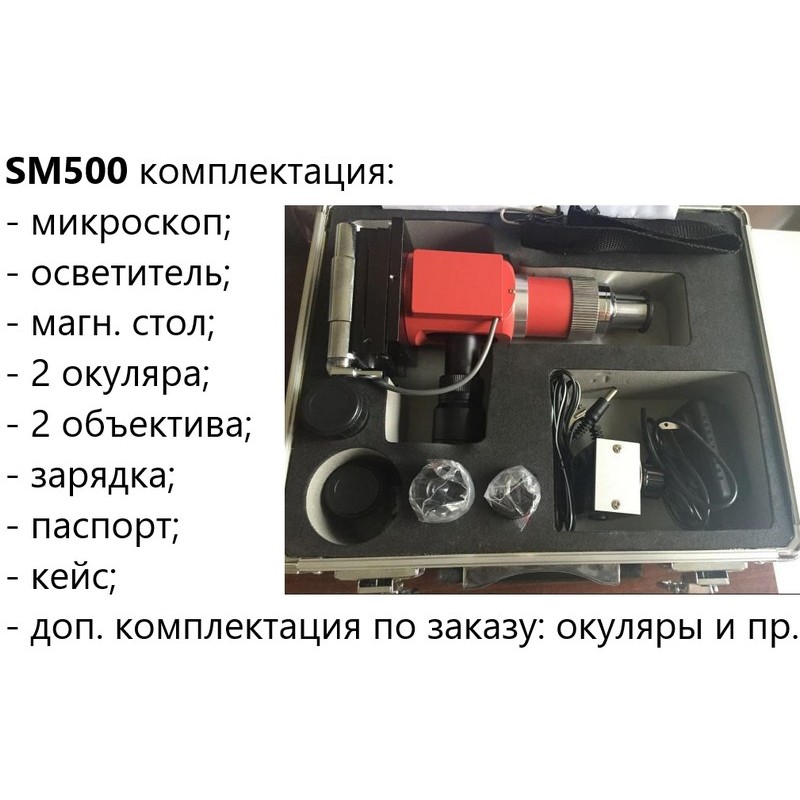

- алюминиевый упаковочный кейс.
Технические характеристики
Наименование, единица измерения |
Значение |
Методы исследований в отражённом свете: |
светлое поле поляризация |
Общее увеличение, крат |
100х-500х |
Длина механического тубуса, мм |
160 |
Увеличение широкопольного окуляра, крат / диаметр поля зрения, мм: WF5x/20 мм WF10x/18 мм WF12,5/14x WF15x WF16x/13 мм |
5/20* 10/18 12,5/14 15* 16/13* |
Увеличение объектива планахроматического, крат / числовая апертура: Plan 4/0,10 (160/0 PL L) Plan 5 (160/0 PL L) Plan 10/0,25 (160/0 PL L) Plan 20/0,40 (160/0 PL L) Plan 40/0,60 (160/0 PL L) Plan 50 (160/0 PL L) Plan 80 (160/0 PL L) Plan 100 (160/0 PL L) |
4 / 0,10* 5* 10 / 0,25 20 / 0,40* 40 / 0,65 50* 80* 100* |
Рабочее расстояние микроскопа, мм |
25 |
Отражённый свет (время непрерывного освещения на одном заряде аккумулятора, ч) |
система освещения с плавной регулировкой яркости освещения; источник освещения LED-светодиод (~ 40 ч) |
Корпус изделия |
отлитый под давлением чугун, окрашенный огнеупорной эмалью |

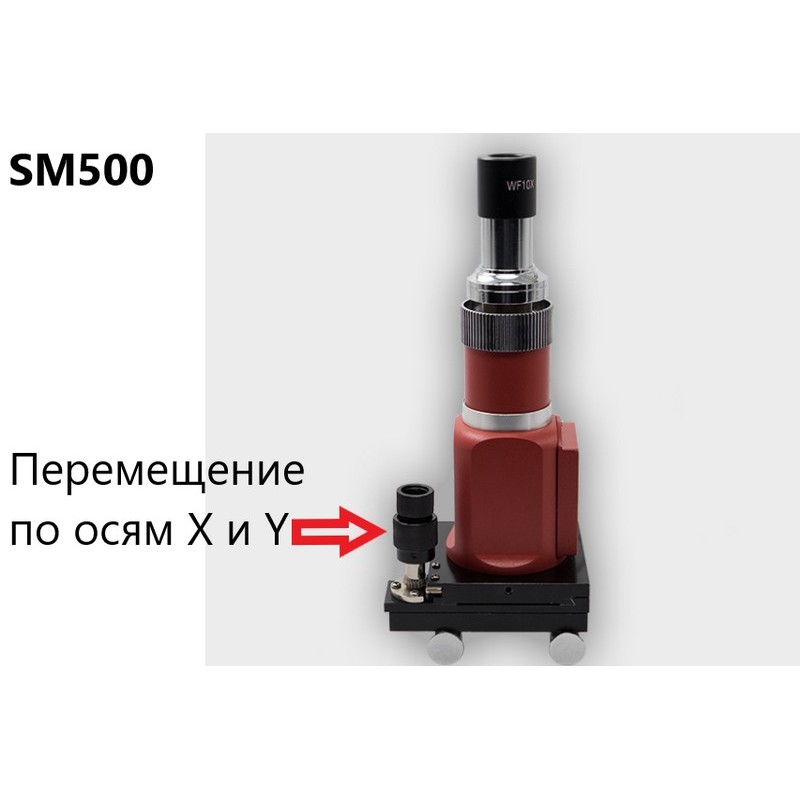

Магнитный координатный стол с микроподвижками по осям, мм: · Х · Y |
15 12 |
Питание: встроенный аккумулятор с зарядкой от эл. сети, В/Гц |
220/50 |
Габаритные размеры микроскопа, высота/ширина/диаметр опоры, мм, не более |
210/160/95 |
Масса микроскопа (нетто) с магнитным столом, кг, не более |
2.5 |
Масса упаковочного кейса с микроскопом и принадлежностями (брутто), кг, не более |
4,0 |
*- по заказу, не входит в базовую комплектацию |
|
