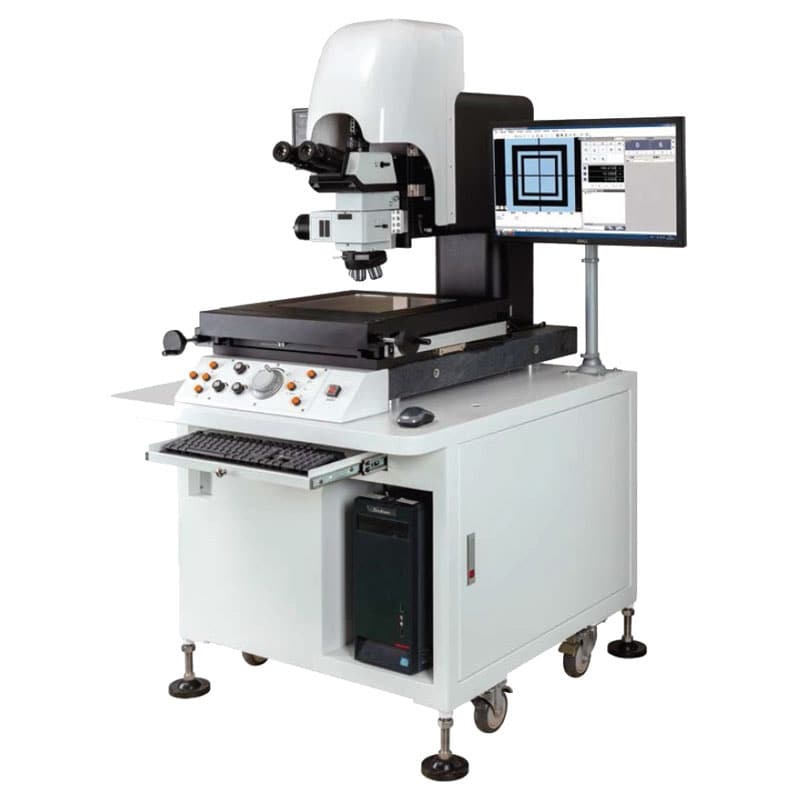

Измерительные микроскопы предназначены для контроля формы и размеров деталей и механизмов, а также иных изделий, эксплуатационные требования к которым подразумевают высокую точность при изготовлении и сборке. Основной отличительной особенностью измерительных микроскопов является наличие жесткой рамы, устойчивой к температурным деформациям, антивибрационной платформы и, собственно, измерительной системы. Измерительная система представляет собой устройство точного контроля перемещения образца относительно объектива микроскопа по осям X, Y, Z. Такие устройства могут быть механическими и механоэлектронными. Для измерительного микроскопа характерно наличие измерительного столика, оснащенного энкодерами для передачи данных о пройденном расстоянии по осям X Y в процессе перемещения столика, а также измерительной системы, встроенной в механизм фокусировки, для измерения расстояния по оси Z. Для измерения расстояния по оси Z используют систему проецирования паттерна на поверхность образца для наиболее точной фокусировки. После фокусирования на плоскости оператор отмечает начальную точку. Затем оператор фокусируется на другой плоскости, и счетчик показывает расстояние между первой и второй точками по оси Z.
Основные преимущества:
- модульность конструкции;
- фокус-навигатор — быстрая и точная фокусировка на любом образце.
Технические характеристики
| Оптическая система | Ningbo Sunny Instruments (сфокусированная на бесконечность) |
| Диапазон увеличений, x | 50–1000 |
| Измерения на плоскости XY | ±(2 + L/100) мкм, где L – измеряемая длина в мм для стола 200 х 100 ±(3 + L/100) мкм, где L – измеряемая длина в мм для столов 300 х 200, 300 х 300, 400 х 300 |
| Измерения по оси Z | Точность: ±2 мкм |
| Область применения | Приборостроение и микроэлектроника, Геометрические измерения |
| Тип микроскопа | Измерительный |
| Тип штатива | Отраженного и проходящего света |
| Тип осветителя | Светодиод (LED) |
| Методы контрастирования | Светлое поле (BF), Темное поле (DF), Дифференциально-интерференционный контраст (DIC), Простая поляризация (PO) |
| Автофокус | Да |
| Возможность моторизации | Да |
| Стол | |
| Ручной, мм | 200 × 100, 300 × 200, 300 × 300, 400 × 300 |
| Моторизованный, мм | Нет |
| Максимальная высота образца, мм | 150 |
