Твердомеры переносные механические

Твердомеры переносные механические предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 22761-77 и Роквелла.

Принцип действия твердомеров основан:

• для шкал Роквелла на статическом вдавливании алмазного или шарикового наконечников с последующим измерением глубины внедрения наконечника;
• для шкал Бринелля на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка.

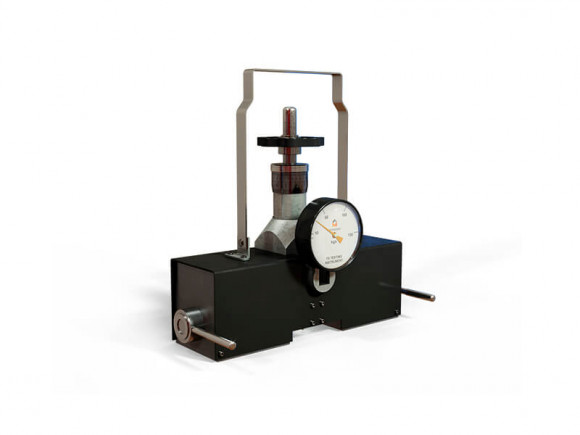

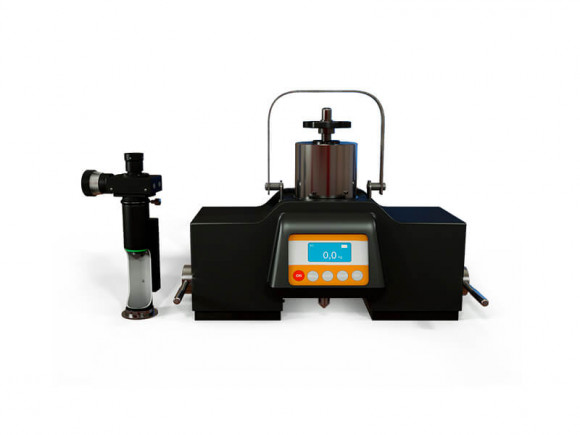

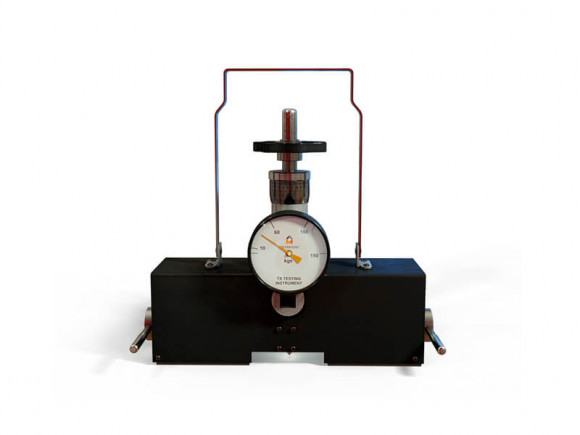

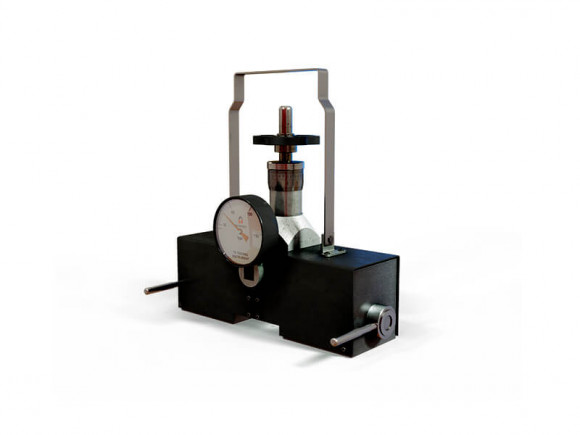

Твердомеры состоят из механизма нагрузки и разгрузки, магнитного механизма крепления к образцу, аналогового отсчетного устройства контроля нагрузки или цифровой панели управления (в зависимости от модификации).

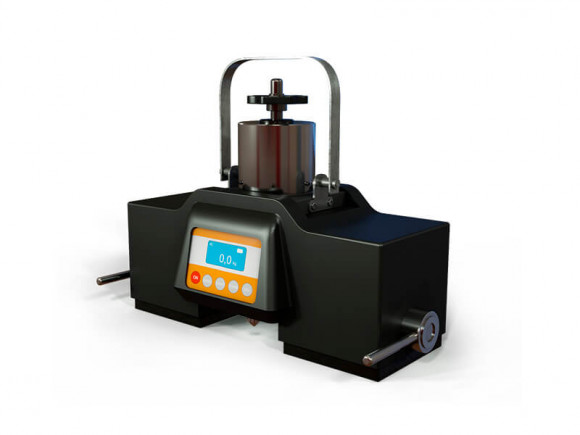

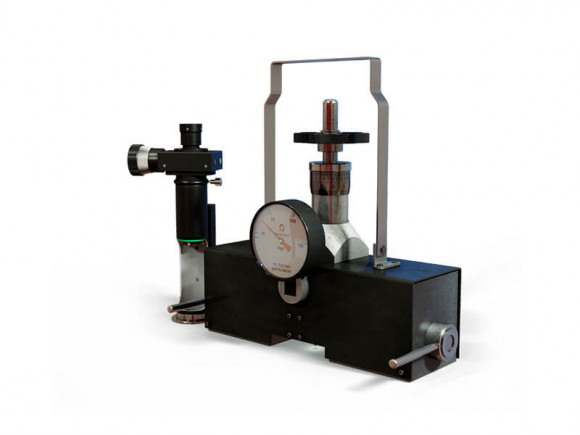

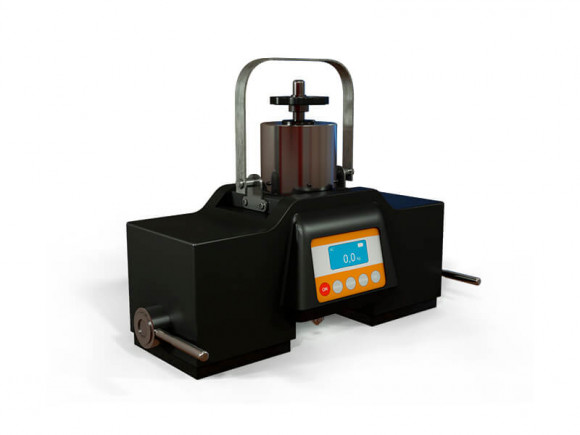

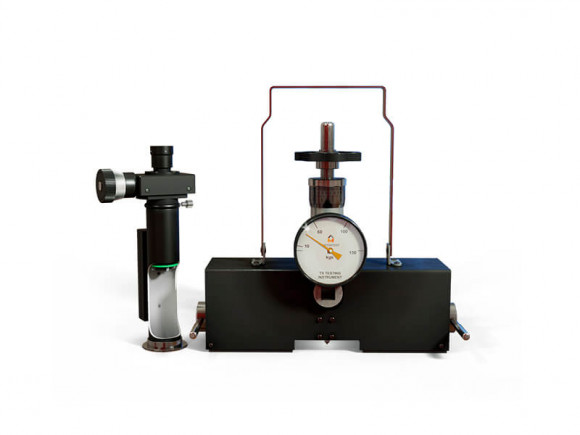

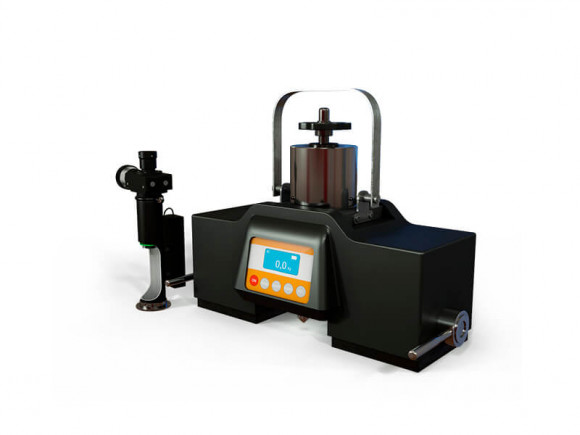

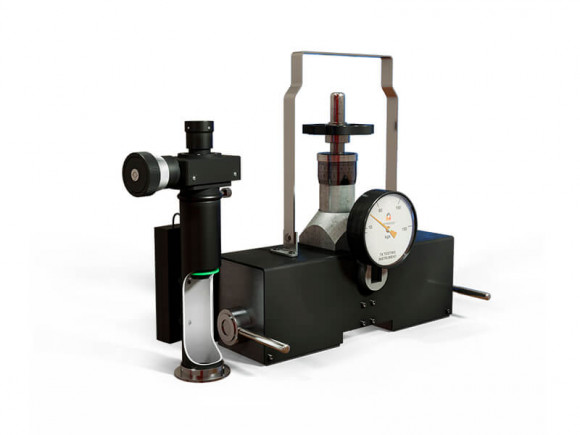

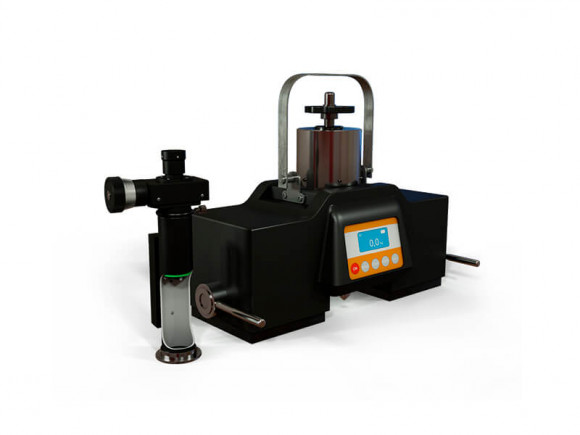

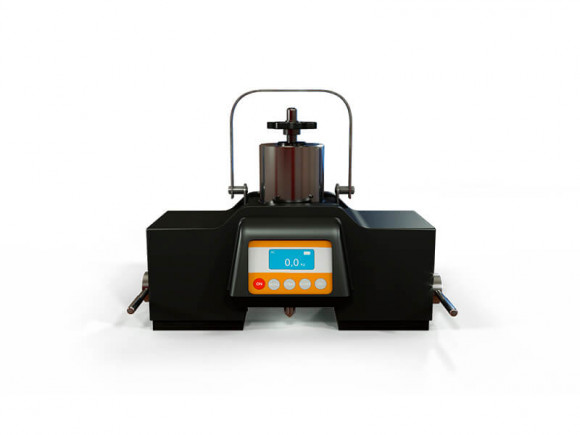

Переносные твердомеры выпускаются в следующих модификациях ТПБР-ВМЦ, ТПР-ВМЦ, ТПБ-ВМЦ, ТПР-ВМА, ТПБР-ВМА, которые отличаются методом измерения твердости (по Бринеллю или Роквелла), видом отсчетного устройства контроля нагрузки (аналоговый или цифровой индикатор).

В стандартный комплект поставки с переносным твердомером входят:

• сферические инденторы диаметром 1,588; 2,5 и 5 мм;
• наконечник алмазный НК;
• меры твердости;
• измерительный микроскоп (в зависимости от модификации).

По дополнительному заказу предоставляется система анализа изображения САИ для автоматического измерения отпечатка и перерасчета в значение твердости на ПК. Измеренное значение твердости по шкале Роквелла отсчитывается по барабанной шкале или отображается на дисплее (в зависимости от модификации).
