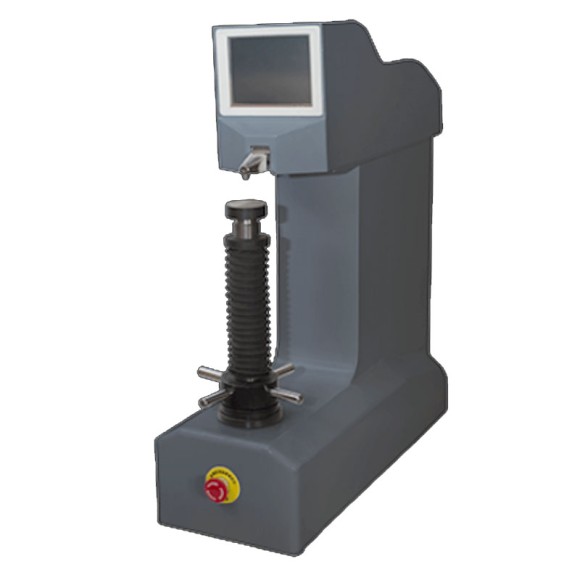

Твердомер Роквелла МЕТОЛАБ 103

Стационарный твердомер МЕТОЛАБ 103 представляет собой автоматический прибор с электромеханическим приводом, предназначенный для прецизионного измерения твёрдости металлов, сплавов, пластмасс и других материалов. Устройство полностью соответствует требованиям ГОСТ 9013-59 (метод Роквелла) и внесено в Государственный реестр средств измерений РФ (№ 65128-16), что подтверждает его легитимность для использования в контролируемых производственных циклах и при сертификации продукции.

Преимущества товара

Автоматизация и точность:

• полностью автоматизированный цикл измерения, исключающий влияние человеческого фактора;
• погрешность измерений соответствует строгим нормам (например, для шкалы HRC в диапазоне 55–70 ед. – ±1.0);
• статистическая обработка результатов на борту: вывод минимальных, средних и максимальных значений.

Расширенные возможности анализа:

• автоматическое преобразование полученных значений в шкалы Бринелля (HB), Виккерса (HV) и Супер-Роквелла (HRA, HRB, HRC, HRN, HRT);
• функция задания нижней и верхней границ допустимых значений твёрдости со звуковой сигнализацией при выходе за пределы поля допуска;
• встроенная поправка на кривизну детали для измерения выпуклых или цилиндрических поверхностей.

Конструктивные преимущества:

• специальная форма измерительной площадки позволяет проводить контроль твёрдости в труднодоступных местах: в пазах, у краёв отверстий, на ограниченных участках;
• интуитивно понятное меню на русском языке упрощает настройку и эксплуатацию.

Сферы применения

Твердомер МЕТОЛАБ 103 востребован в следующих областях:

• машиностроение и металлообработка (контроль качества стали, чугуна, легированных сплавов после термообработки);
• авиастроение и автомобилестроение (испытание ответственных деталей: валов, шестерён, подшипников);
• производство неметаллических изделий (твёрдые пластмассы, эбонит, композиты);
• лаборатории неразрушающего контроля и сертификационные центры;
• входной контроль металлопроката и готовых деталей.

Измеряемые величины и технические характеристики

Прибор реализует метод Роквелла по трём основным шкалам:

• HRA (алмазный конус, нагрузка 60 кг) – для сверхтвёрдых материалов, карбидов, тонких листов;
• HRB (шарик 1/16'', нагрузка 100 кг) – для цветных металлов, мягких сталей, отожжённой стали;
• HRC (алмазный конус, нагрузка 150 кг) – для закалённых сталей, инструментальных сплавов.

Основные параметры:

• предварительная нагрузка: 98,1 Н (10 кг);
• общая нагрузка: 588,4 Н (60 кг), 980,7 Н (100 кг), 1471 Н (150 кг);
• погрешность измерения по шкале HRC: ±1,0 (в диапазоне 55–70 HRC);
• максимальная высота образца: 250 мм;
• глубина (горизонтальный вылет стола): 150 мм;
• габариты прибора: 720×225×790 мм;
• масса: 100 кг;
• питание: 220 В, 50 Гц (стандартная сеть).

Особенности конструкции и питания

Особенности конструкции:

• электромеханический привод приложения нагрузки (без ручного рычага), что обеспечивает высокую повторяемость результатов;
• массивная станина демпфирует вибрации, повышая точность;
• в базовой комплектации присутствуют два предметных стола: плоский (СП1, 60 мм) и V-образный призматический (СРП1, 40 мм) для цилиндрических деталей.

Питание:

• прибор работает от однофазной сети 220 В, 50 Гц, что делает его пригодным для использования как в заводских лабораториях, так и в небольших мастерских без необходимости подключения к трёхфазной сети.

Базовый комплект поставки:

• Стационарный твердомер по Роквеллу МЕТОЛАБ 103;
• Индентор с шариком (1.5875 мм);
• Запасной шарик (1.5875 мм) – 3 шт.;
• Конический алмазный индентор (120°);
• Плоский стол СП1 (60 мм);
• V-образный призматический стол СРП1 (40 мм);
• Меры твердости по Роквеллу;
• Руководство пользователя.

Нормативные и технические документы, устанавливающие требования к твердомеру МЕТОЛАБ 103:

• ГОСТ 8.064-94 ГСИ. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер-Роквелла;
• ГОСТ 9013-59 Металлы и сплавы. Метод измерения твёрдости по Роквеллу. Шкалы А, В, С;
• ГОСТ 22975-78 Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу);
• ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования.
