Приборы для измерения твёрдости материалов по Шору А и D (дюрометры) модификаций ТВР-А, ТВР-АМ, ТВР-D, ТВР-DМ (далее дюрометры / твердомеры типа А или типа D) являются средствами измерений, предназначенными для измерения значений твёрдости по Шору низкомодульных материалов методом вдавливания.
Полное описание
Внесен в госреестрВнесен
Поверка в комплектеВключена в стоимость
Производитель«Восток-7», Россия
В наличии
Цена от 19.09.2023, для уточнения актуальной стоимости просим связаться с менеджером.
99 900 руб.
РРЦ в базовой комплектации
-+Купить
Запросить КП
Запросить видеодемонстрацию прибора
  • Обзор
  • Характеристики
  • Отзывы0
«Восток-7», Россия

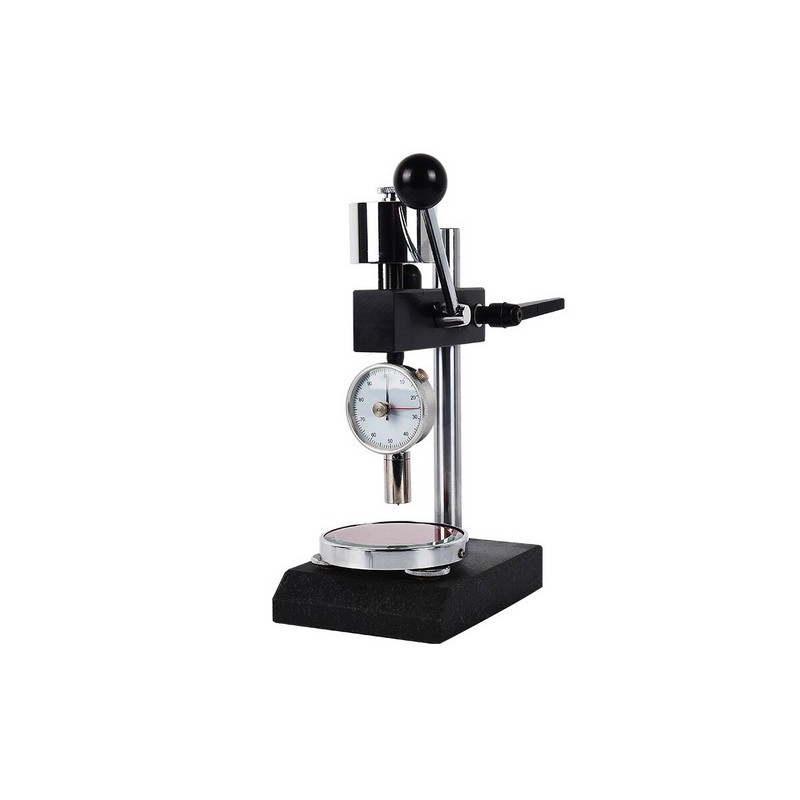

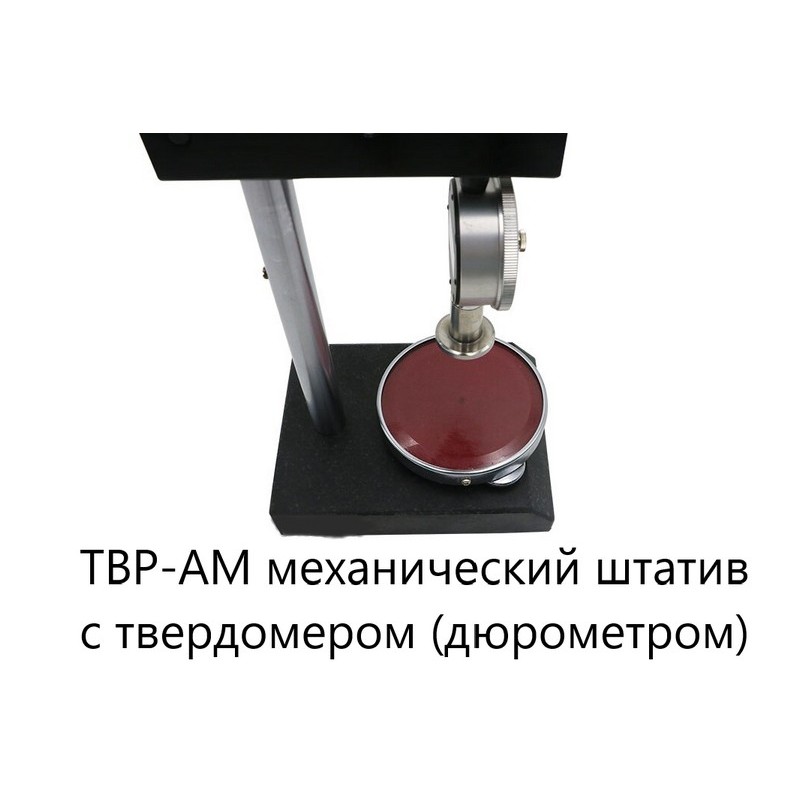

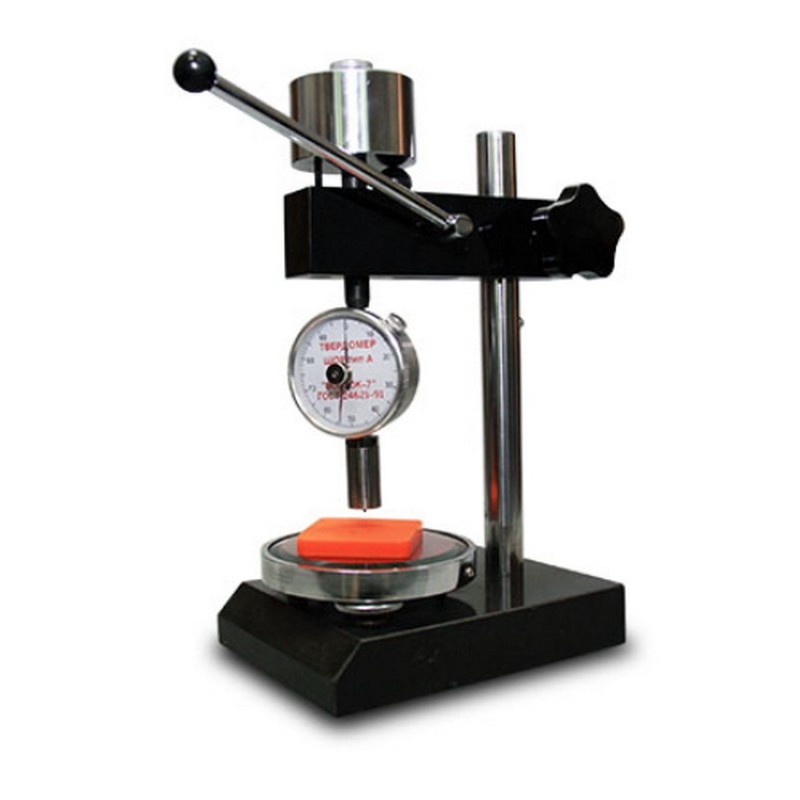

ТВР-АМ твердомер (дюрометр) Шора тип А с аналоговым индикатором - это механизированная модель, представляющая из себя механический штатив с установленным в нём дюрометром ТВР-А. Штатив может быть приобретён совместно с прибором ТВР-А, либо приобретён позднее при необходимости.

ТВР-АМ является механизированным аналогом твердомера советских времён производства "Точприбор", а затем его преемника "ЗИП": «Прибор настольный ИТ 5078». Выпуск приборов для измерения твердости резины по Шору А модели ИТ 5078 прекращён с 2016г.

Дюрометры модификаций ТВР-А и ТВР-АМ применяются для проведения контроля твёрдости образца без разрушения его структуры в лабораторных и цеховых условиях (особенно на предприятиях резино-технической промышленности) при контроле качества изделий: при входном контроле сырья и заготовок, а также при выходном контроле готовых резино-технических изделий как производителем, так и конечным потребителем изделия.

Принцип действия дюрометров основан на внедрении стального индентора в образец при полном контакте измерительной площадки (ножки прибора) с образцом. Перемещение индентора отсчитывается по шкале дюрометра. Чем выше твёрдость - тем меньше внедрение индентора в образец и выше значение твёрдости, чем меньше твёрдость - тем больше внедрение индентора в образец и ниже значение твёрдости.

В корпусе дюрометра расположен механизм измерения силы и деформации. В нижней части корпуса из опорной поверхности (ножки прибора) выступает индентор (стальной стержень). В верхней части корпуса расположена вершина, служащая для нажатия на дюрометр при измерении твёрдости вручную (модификация ТВР-А) и для присоединения дюрометра к штативу (модификация ТВР-АМ), который обеспечивает равномерное механическое нагружение в процессе измерения твёрдости материалов.

При нажатии на вершину дюрометра, установленного на испытуемую поверхность, индентор перемещается внутрь корпуса дюрометра и передаёт усилие сопротивления материала через рейку к зубчатой передаче стрелки-индикатора, которая поворачивается на определённый угол, выражаемый по шкале единицами Шора (метод вдавливания).

Разделение приборов для измерения твёрдости по Шору в зависимости от способа приложения нагрузки на 2 категории в соответствии с российскими ГОСТ:

1. ПЕРЕНОСНЫЕ (ручные) твердомеры – нагружение производиться рукой на корпус прибора. Плюсы: быстрое измерение в любом пространственном положении в стационарных (цех, лаборатория и пр.) и в "полевых" условия на выезде. Минусы: точность измерения сильно зависит от навыков оператора, потому как колебание руки с прибором в процессе замера твёрдости ощутимо влияет на точность измерения. Рекомендация – использовать полученные результаты измерений в качестве “первичных” показаний твёрдости.

2. СТАЦИОНАРНЫЕ (механические) твердомеры – нагружение в штативе производится механическим способом с использованием нормированных грузов-гирь. Плюсы: высокая точность и повторяемость измерений, погрешности приложения нагрузки вручную исключены. Минусы: невысокая производительность (измерений в интервале времени по сравнению с ручными твердомерами); измерение только в стационарных условиях цеха или лаборатории. Рекомендация – использовать полученные результаты измерений в качестве “окончательных” показаний твёрдости.

Твердомеры производства Восток-7 универсальны тем, что твердомер ручного типа можно закрепить в инструментальном штативе, преобразовав его в твердомер механического типа. Штатив можно приобрести позднее, если точность и повторяемость результатов измерения рукой не удовлетворяют Вашим требованиям к точности измерений.

Отличительные особенности измерений твёрдости прибором ТВР-А:

  • Прибор оснащён дополнительной буксируемой стрелкой-фиксатором для измерения эластичности (обратной деформации) полимеров и для фиксации измеренного значения при мгновенных замерах твёрдости.
  • Корпус с удлинённой гильзой позволяет измерять твёрдость изделий с повышенной точностью, недоступной для твердомеров с короткой гильзой или вовсе без неё.
  • Результат измерения сохраняется на циферблате до сброса в нулевое положение.


Отличительные особенности измерений твёрдости прибором ТВР-АМ:

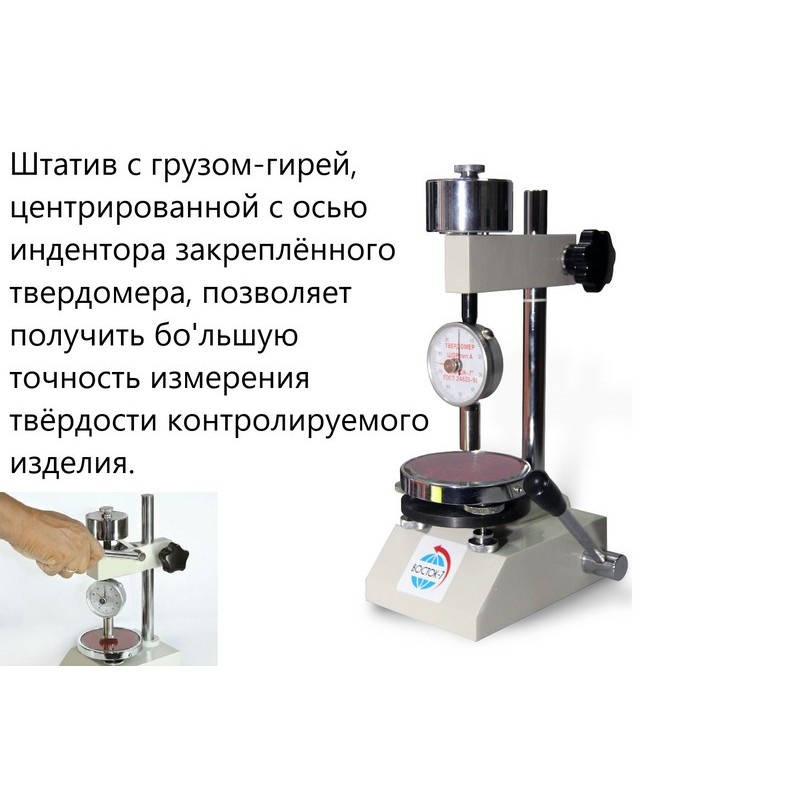

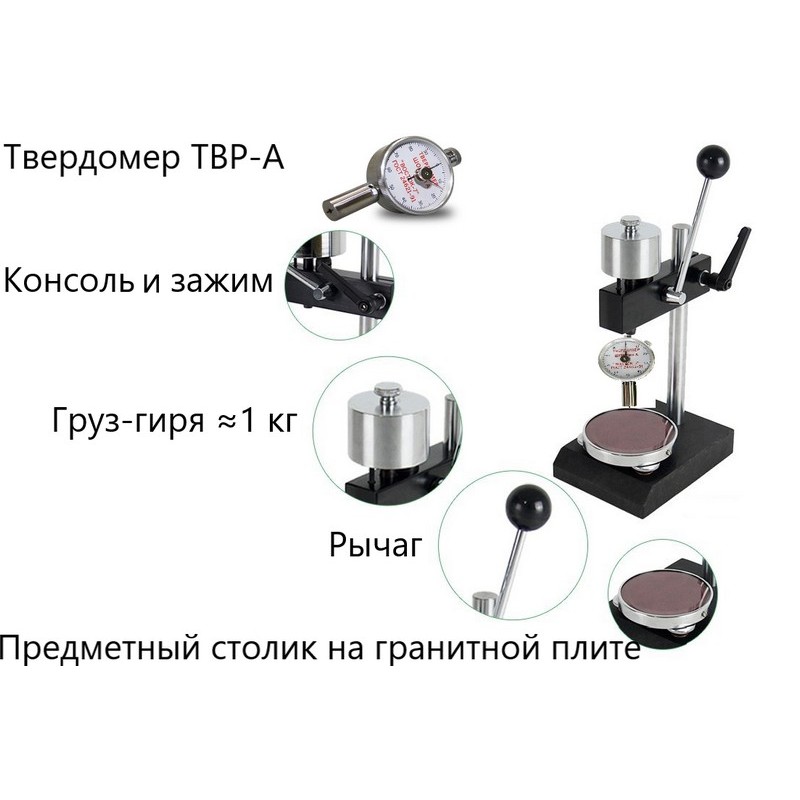

Штатив испытательный (далее штатив) предназначен для закрепления в нём твердомера (дюрометра) по Шору типа А и обеспечивает равномерное механическое нагружение твердомера в процессе измерения твёрдости изделий. Штатив с грузом-гирей, центрированной с осью индентора закреплённого твердомера, позволяет получить бо'льшую точность измерения твёрдости контролируемого изделия. Механическое нагружение позволяет создать стабильное прижимное усилие в заданном интервале времени согласно стандартам (ГОСТ 263-75; ГОСТ 24621-2015 (ISO 868-2003); ГОСТ Р ИСО 7619-1-2009; DIN53505, ASTM D2240, ISO R868,), обеспечивает повторяемость результатов, устраняя ошибки измерений твёрдости при нагружении твердомера вручную. Штатив востребован при проведении лабораторных испытаний с повышенными требованиями к точности результатов измерений, а также при проведении серийных (массовых) испытаний.

Штатив может быть приобретён совместно с дюрометром ТВР-А, либо приобретён позднее при необходимости его использования, например для массовых испытаний. Ввиду необходимости приложения нагрузки в 8,064 Н (822 гс, что чуть менее 1 кг) при каждом замере (а таких замеров на КАЖДОМ изделии по ГОСТ должно быть не менее 5-ти для вычисления среднего значения твёрдости этого изделия) использование штатива является настоятельной рекомендацией – даже тренированному мужчине крайне тяжело произвести подряд 20…40 замеров с плавным нагружением и дальнейшим удержанием нагрузки около 1 кг без колебаний руки с прибором на контролируемом изделии в течение 2...15 секунд согласно требованиям ГОСТ.

Технические характеристики

Диапазон показаний при цене деления шкалы равной 1 (типы А и D)

0 … 100

Рабочий диапазон для измерения твёрдости:

· по шкале Шора тип А (модель ТВР-А)

· по шкале Шора тип D (модель ТВР-D)

10 … 90 HA

20 … 90 HD

Цена деления отсчётного устройства, ед. твёрдости

1

Вылет индентора от опорной поверхности прибора при нулевом показании

2,5 ± 0,04 мм

Пределы допускаемой погрешности по нагрузке в любой точке шкалы прибора, (± 1 деление шкалы)

· для ТВР-А и ТВР-АМ

· для ТВР-D и ТВР-DМ

± 0,075 Н

± 0,445 Н

Предварительная нагрузка для ТВР-А и ТВР-АМ

0,549 ± 0,075 Н

Предельная нагрузка

· для ТВР-А и ТВР-АМ

· для ТВР-D и ТВР-DМ

8,064 ± 0,075 Н

49,04 ± 0,49 Н

Пределы допускаемой погрешности перемещения индентора в любой точке шкалы прибора

± 0,025 мм (± 1 деление шкалы)

Диапазон температур, °С:

· Рабочий диапазон при эксплуатации

· При транспортировке и хранении

+21 °С…+25 °С

-20 °С…+45 °С

Относительная влажность воздуха

30 % … 80 %

Толщина контролируемого изделия, не менее (допускается сложение 3-х однородных слоёв)::

6 мм

Минимальное расстояние между:

· Соседними точками измерений (отпечатками)

· Соседними точками измерений для пористых материалов

· Центром точки измерения и краем поверхности изделия

6 мм

15 мм

12 мм

Диаметр опорной поверхности твердомера

16 мм

Минимально необходимый диаметр подготовленной поверхности для проведения измерений

10 мм

Межповерочный интервал

1 год

Масса твердомера

0,19 кг

Габаритные размеры твердомера ТВР-А и ТВР-D (В*Ш*Г)

112*60*32 мм

Масса упаковочного футляра с твердомером ТВР-А и ТВР-D

0,3 кг

Габаритные размеры упаковочного футляра (В*Ш*Г)

41*150*114 мм

Гарантийный срок эксплуатации твердомера (дюрометра)

1 год

МОДИФИКАЦИИ ТВР-АМ, ТВР-DМ

Толщина/высота контролируемого изделия, не более:

60 мм

Диаметр предметного столика для размещения контролируемого изделия:

O 100 мм

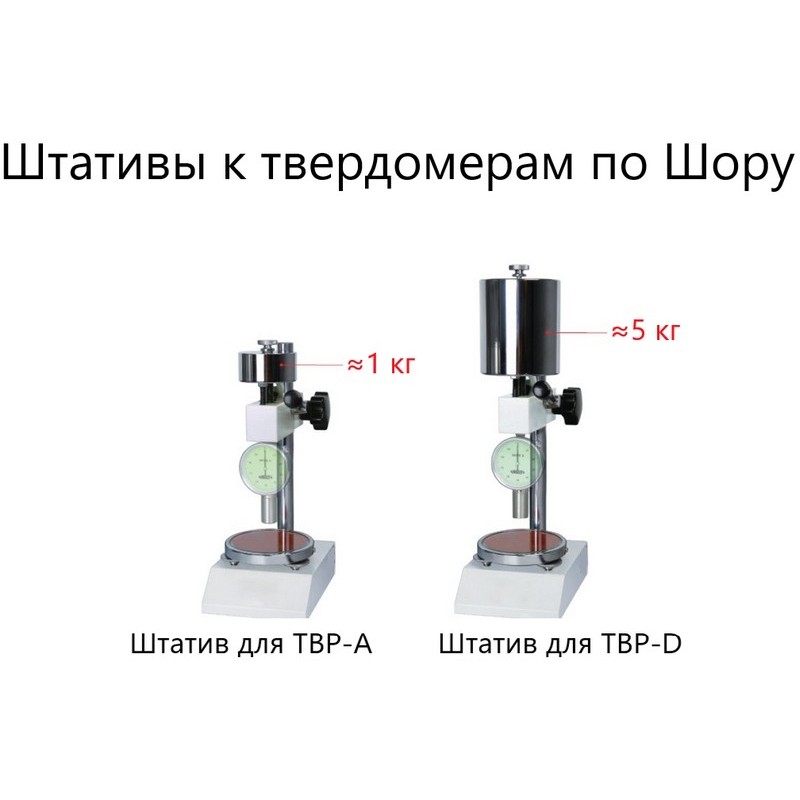

Усилие, создаваемое грузом-гирей:

· Штативы для твердомеров ТВР-А

· Штативы для твердомеров ТВР-D

9,8 ± 0,1 Н

49,3 ± 0,49 Н

Масса штатива в сборе без твердомера:

· Штатив для твердомеров ТВР-А

· Штатив для твердомеров ТВР-D

4,5 кг

8,5 кг

Габаритные размеры (В*Ш*Г), не более:

365х230х110
